剪叉式伸缩抓取机械手爪结构设计

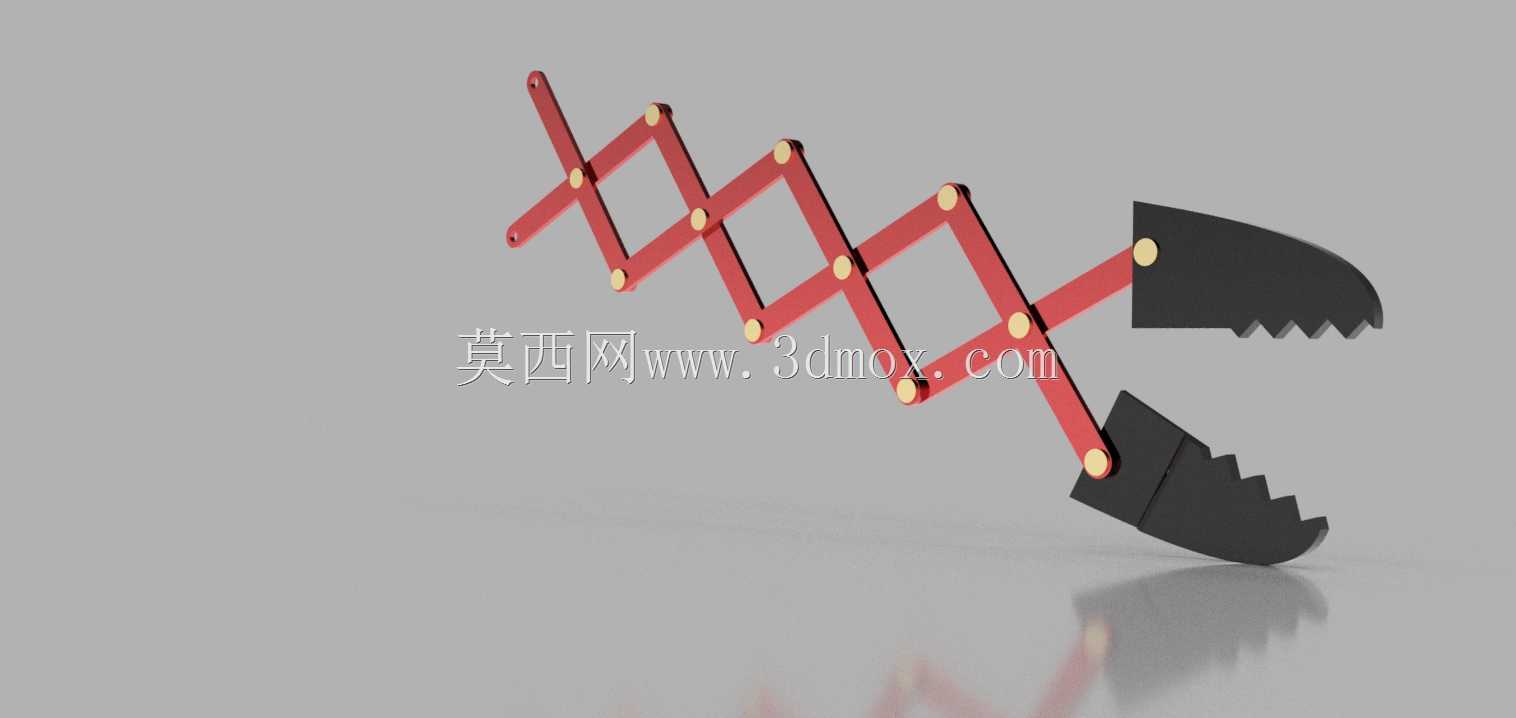

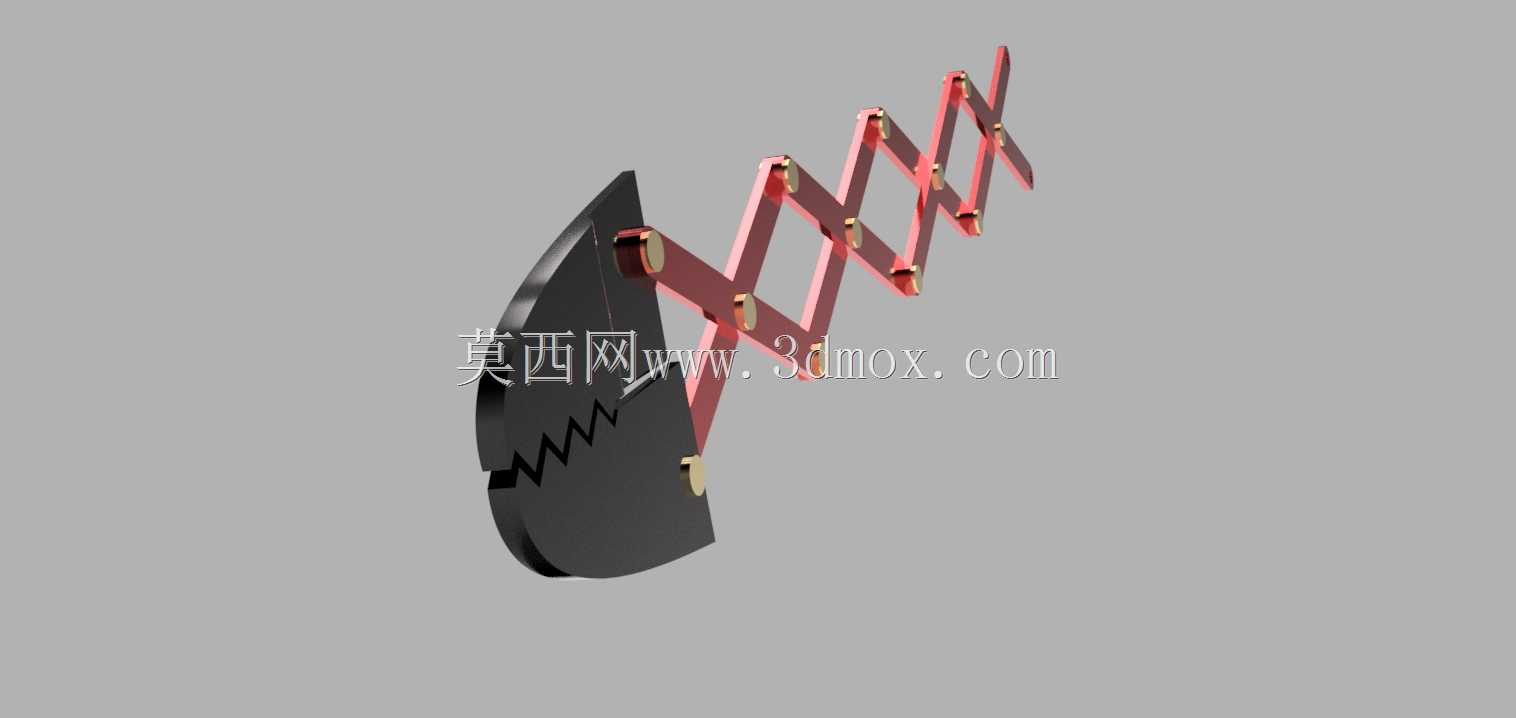

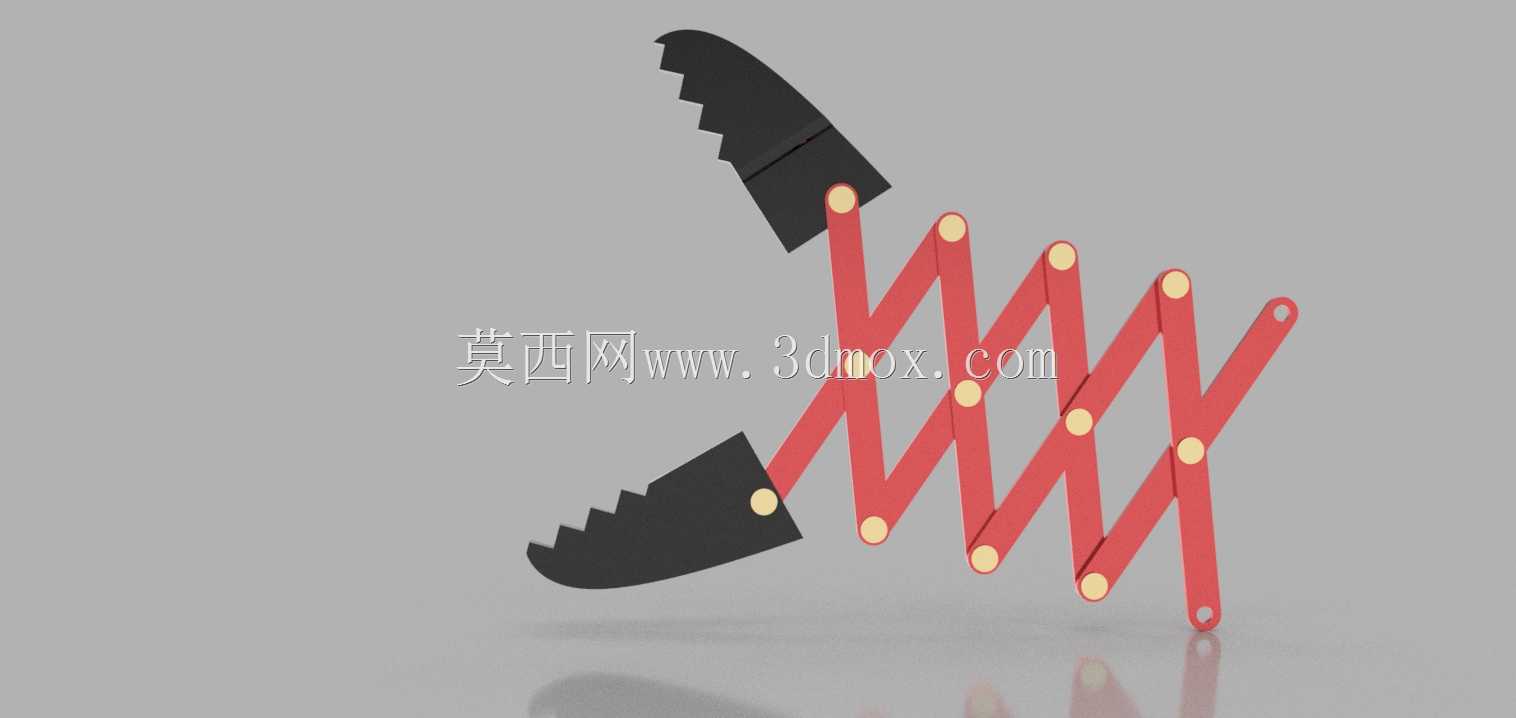

　　该剪叉式伸缩抓取爪采用多组交叉连杆铰接形成可往复伸缩的剪叉臂主体结构，末端集成带齿形夹持面的执行端，首端预留铰接安装孔位，可直接与驱动端、机械臂执行末端完成对接装配。从实际应用场景来看，这类伸缩抓取结构常被用于狭小空间内的物件取放作业，比如自动化产线中深腔料盒内的零件拾取、设备检修时狭窄缝隙内的异物夹取、教学演示场景下的伸缩传动结构展示，也可适配到小型巡检设备上作为末端执行件，完成常规直臂结构无法抵达位置的操作任务。

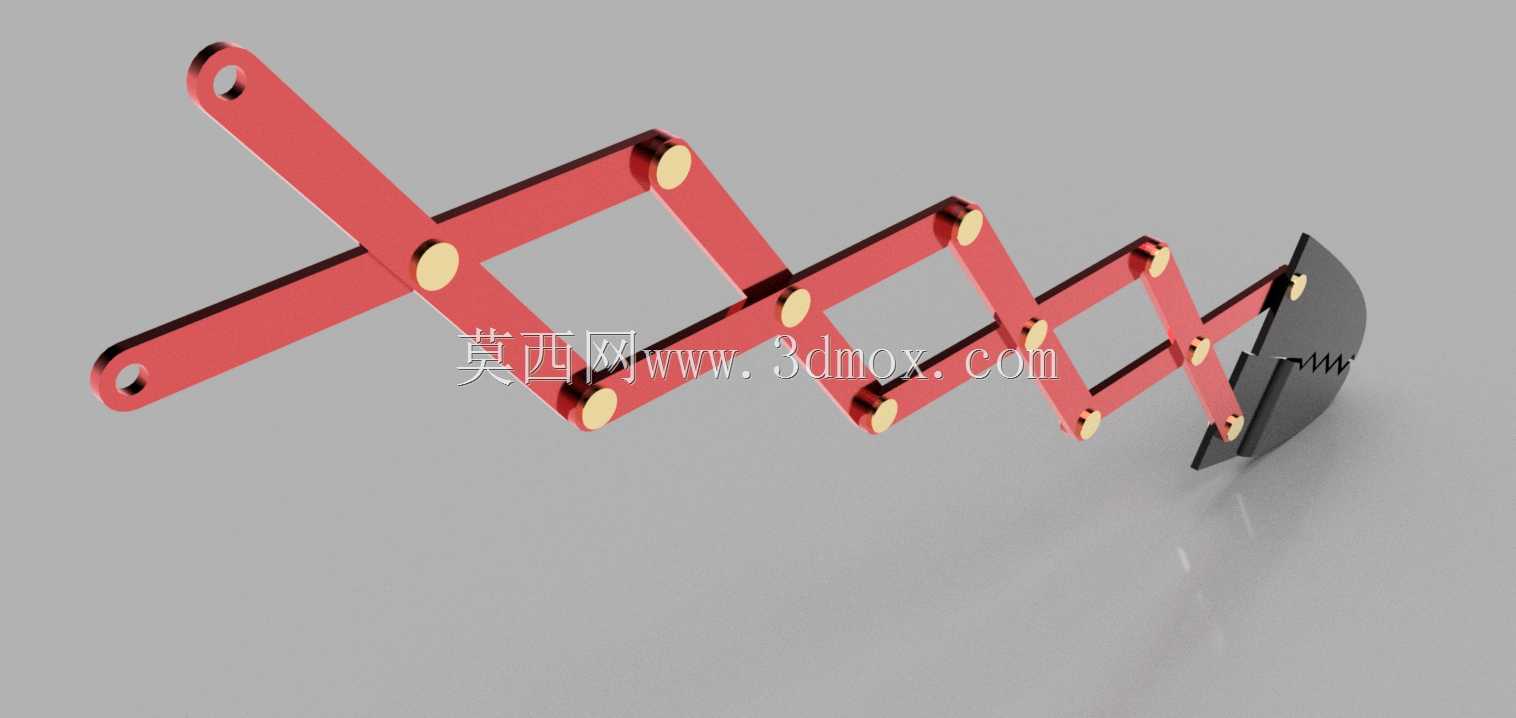

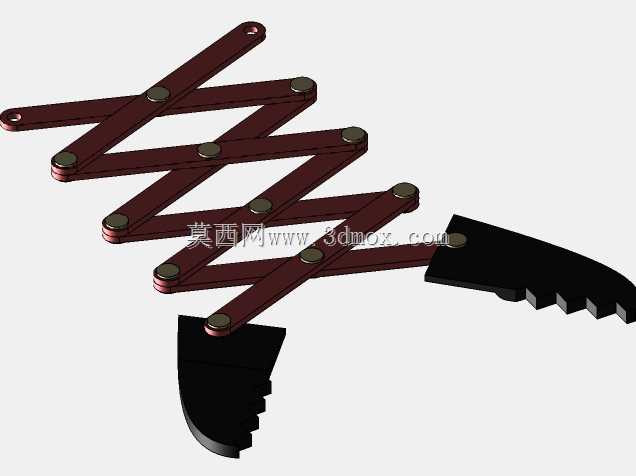

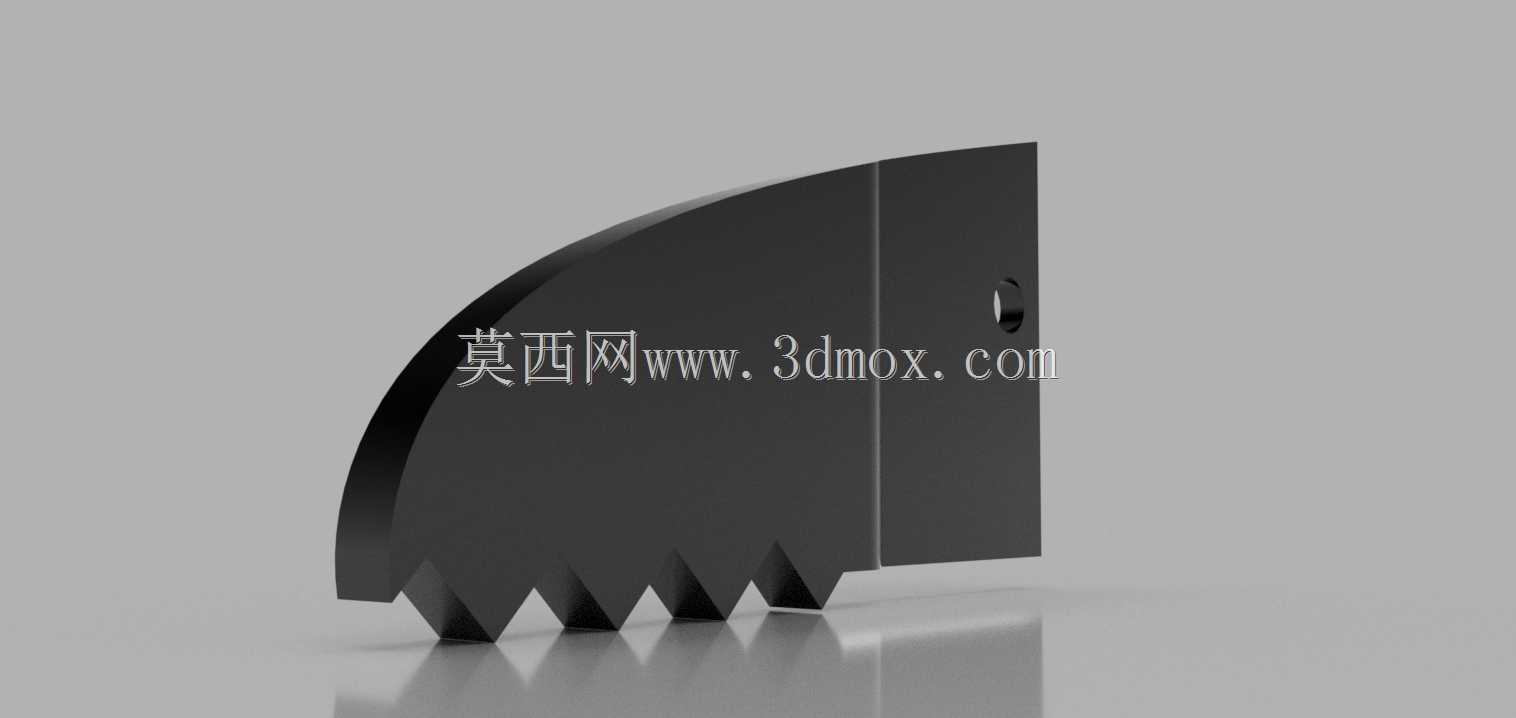

　　在功能特性层面，剪叉臂的每一组交叉连杆都通过销轴铰接，铰接点处做了等距排布设计，保证伸缩过程中各段连杆的运动同步性，不会出现单侧卡滞或偏斜的问题；伸展状态下臂体可延伸至初始收缩长度的4-6倍，收缩状态下整体结构紧凑，占用安装空间极小，适合对安装边界有严格限制的集成场景。末端夹持爪的齿形接触面做了防滑齿结构，可增大与被抓取物件之间的摩擦力，针对表面光滑的小型零件、不规则形状的小尺寸工件都能提供稳定的夹持力，避免抓取过程中物件脱落。

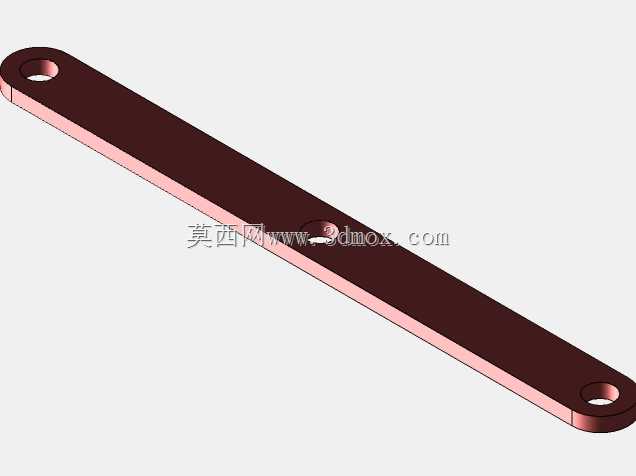

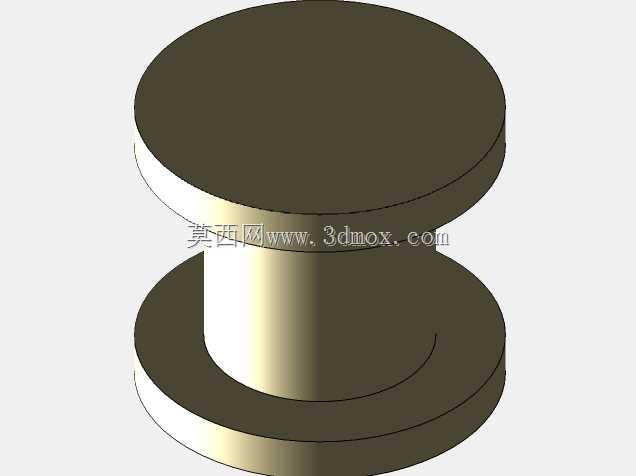

　　设计思路上，整个结构优先考虑运动可靠性与加工装配便利性，所有连杆件采用等厚度板材加工，铰接销轴采用统一直径规格，减少加工时的刀具更换频次，也降低后期维护的备件种类；剪叉臂的铰接点间隙控制在合理公差范围内，既保证连杆转动灵活无卡涩，又避免间隙过大导致的臂体晃动，保证伸展状态下末端的位置精度。首端的安装孔位采用同轴双孔设计，可适配铰接式驱动或者直线推杆驱动两种驱动形式，用户可根据自身的动力源配置选择对应的安装方式，不需要额外对结构进行二次修改。

　　从安装边界与尺寸适配角度来说，收缩状态下整个爪体的长度可控制在150mm以内，宽度方向与单组连杆的长度匹配，厚度方向仅为板材厚度叠加铰接销轴的突出量，安装时仅需要在对接端预留两个铰接孔的安装位置即可，不需要额外预留过大的装配空间。臂体伸展过程中，所有连杆的运动轨迹都在同一平面内，不会出现侧向的突出结构，因此在狭长通道内作业时，只要通道宽度大于臂体本身宽度即可顺利伸入，不会与通道侧壁发生剐蹭干涉。

　　在实际结构验证过程中，这类剪叉伸缩结构的受力传递路径清晰，驱动端施加的推力或拉力通过首端连杆均匀传递到每一组交叉铰接点，最终带动末端爪体完成直线伸缩动作，相比多级套叠式的伸缩臂结构，剪叉结构的零件数量更少，加工成本更低，同等伸展长度下收缩后的体积更小，且运动过程中不存在套筒之间的滑动摩擦，长期使用的磨损量更小，维护周期更长。需要注意的是，装配时要保证所有铰接点的销轴同轴度，若单侧铰接点装配过紧，会导致整个臂体伸缩阻力增大，严重时会出现伸缩过程中臂体扭曲变形的问题；另外末端夹持爪的开合角度可通过调整铰接点位置进行适配，针对不同尺寸的被抓取物件，可适当修改爪体的长度与齿形角度，不需要改动整个剪叉臂的主体结构，具备较强的结构拓展性。
