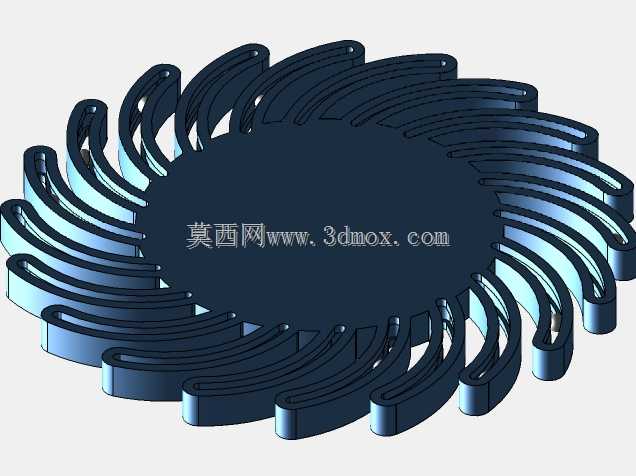

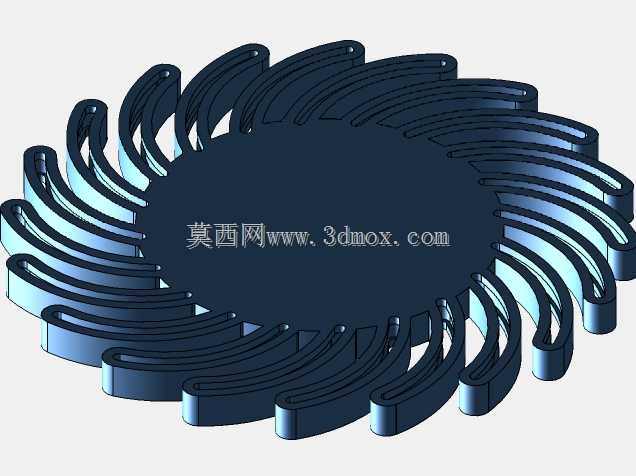

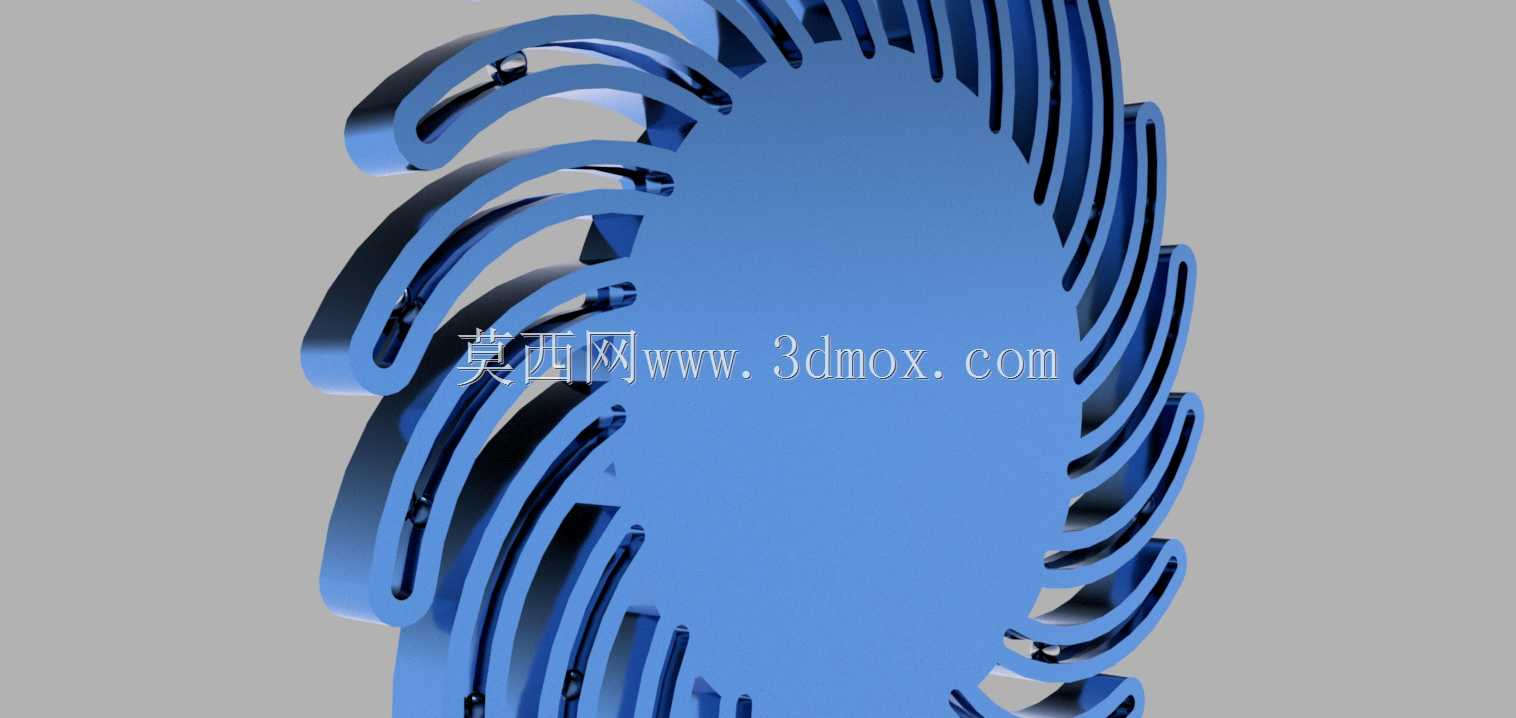

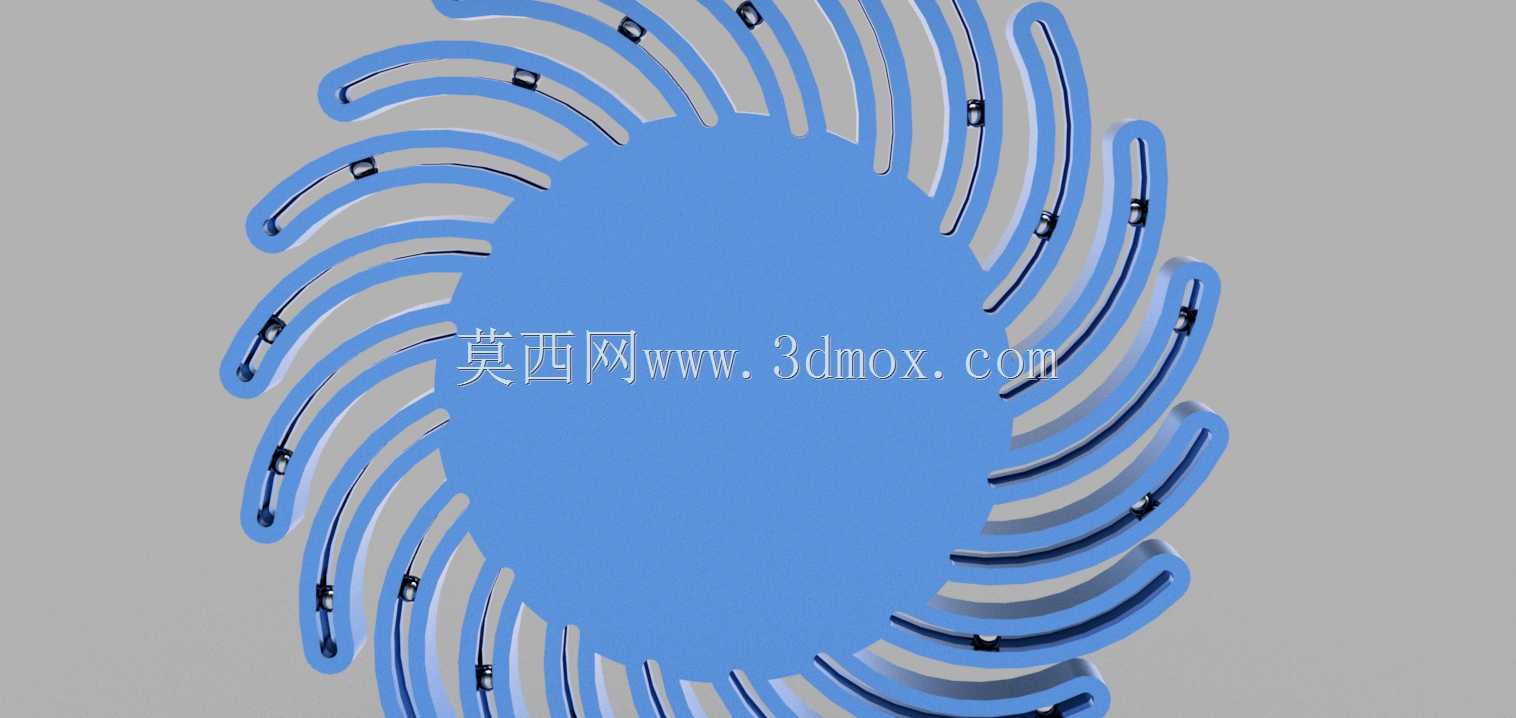

这套螺旋轮式结构的核心设计逻辑,是通过特殊排布的弧形叶片与内置配重块的配合,实现势能的存储与动能的可控释放,并非违背能量守恒的永动机构,其结构设计思路可延伸至小型储能装置、惯性传动演示教具、低功耗动能回收组件等多个应用场景。从结构布局来看,整体采用中心对称的圆盘式排布,中心为实心轮毂结构,作为所有弧形叶片的安装基准,轮毂直径约占整体外径的三分之一,足够的中心实体区域可保证与输入输出轴的连接强度,轴孔可根据实际安装需求设计为键连接、胀套连接等多种形式,适配不同的传动接口。向外延伸的弧形叶片采用等曲率渐变设计,每片叶片的弧度沿旋转方向呈渐进式变化,叶片内部预留有配重块安装槽,内置的圆柱形配重块可沿叶片槽道做有限行程的滑动,
当结构受初始外力开始旋转时,配重块在离心力作用下沿叶片外端滑动,将初始输入的能量以旋转惯性的形式存储,当外力输入停止后,配重块在重力与离心力的共同作用下沿槽道逐步回位,推动结构持续旋转,将存储的惯性势能逐步转换为旋转动能输出。在实际应用场景中,这类结构可作为物理教学演示装置的核心部件,直观展示势能与动能的转换过程,帮助理解能量守恒定律下的机械传动逻辑;也可经过参数优化后,应用于小型手动发电装置的惯性储能组件,通过手部施加初始旋转力,存储的动能可带动微型发电机持续输出一段时间的电能,适配户外应急小型供电场景;还可作为创意机械摆件的核心传动结构,依靠特殊的叶片排布与持续旋转的视觉效果,实现工业风装饰摆件的功能。从安装边界来看,
整体结构为扁平圆盘形态,轴向厚度较薄,安装时仅需保证中心轴的同轴度误差在0.1mm以内,即可避免旋转过程中的偏磨与振动问题,叶片外边缘与外部安装护罩的间隙建议保留5mm以上,防止配重块滑动过程中叶片产生微变形与护罩发生干涉。设计过程中需要重点关注叶片槽道的表面粗糙度,建议控制在Ra1.6以下,减少配重块滑动过程中的摩擦阻力,提升能量转换效率;配重块的材质可选用密度较高的铅基合金或钨钢,在有限的槽道空间内提升整体储能密度,若对成本有要求也可选用普通碳钢材质,适当增加配重块的直径即可达到相近的储能效果。叶片与中心轮毂的连接采用一体化设计最佳,若采用分体装配则需要保证每个叶片的安装角度误差不超过0.5度,
避免因质量分布不均导致旋转过程中产生过大的动不平衡量,高速旋转场景下还需对整体结构做动平衡校正,平衡等级建议达到G6.3以上,降低运行过程中的振动与噪音。结构的动力输出端可在中心轮毂处集成齿轮或带轮结构,将旋转动能传递至后续的做功机构,输出扭矩的大小可通过调整配重块的质量、叶片的曲率半径、初始输入转速三个参数进行匹配,针对不同的输出需求可灵活调整设计参数。需要注意的是,这类结构的能量转换过程存在不可避免的摩擦损耗与空气阻力损耗,无法实现无外部能量输入的持续运转,所有设计优化方向均围绕降低损耗、提升储能密度、延长动能输出时长展开,不存在违背基础物理定律的设计逻辑。在三维建模过程中,需要重点保证每片弧形叶片的曲率一致性,可通过阵列特征配合参数化曲线驱动的方式完成叶片建模,配重块与叶片槽道的配合间隙建议控制在0.2-0.3mm之间,既保证滑动顺畅,又避免间隙过大导致配重块在槽道内产生卡顿。针对不同的应用场景,还可在叶片外侧加装透明护罩,既保证运行安全,又可直观展示内部配重块的滑动过程,适配教学演示类场景的需求;若应用于储能传动场景,则可在护罩内部加装润滑涂层,进一步降低摩擦损耗,提升能量利用效率。
