Fusion360设计全息示波器配套安装附件

　　在电子测试测量领域，示波器是电路调试、信号分析环节不可或缺的核心设备，常规台式示波器受限于机身结构与摆放方式，在桌面空间局促的实验台、移动测试工位、嵌入式设备调试场景中，往往存在观测角度受限、机身占用操作空间过大的问题，这款全息示波器配套附件正是针对这类实际使用痛点开发的结构件。从实际应用场景来看，该附件主要适配小型全息显示类示波器的桌面固定与角度支撑需求，可在学生实验台、电子维修工作台、小型研发项目工位中使用，解决常规示波器平放时屏幕反光、观测视角需要频繁调整身体姿态的问题，同时也能在多设备堆叠的测试环境中，将示波器主体抬升一定高度，腾出下方空间放置信号发生器、万用表等常用测试工具，提升桌面空间利用率。从功能特性上看，

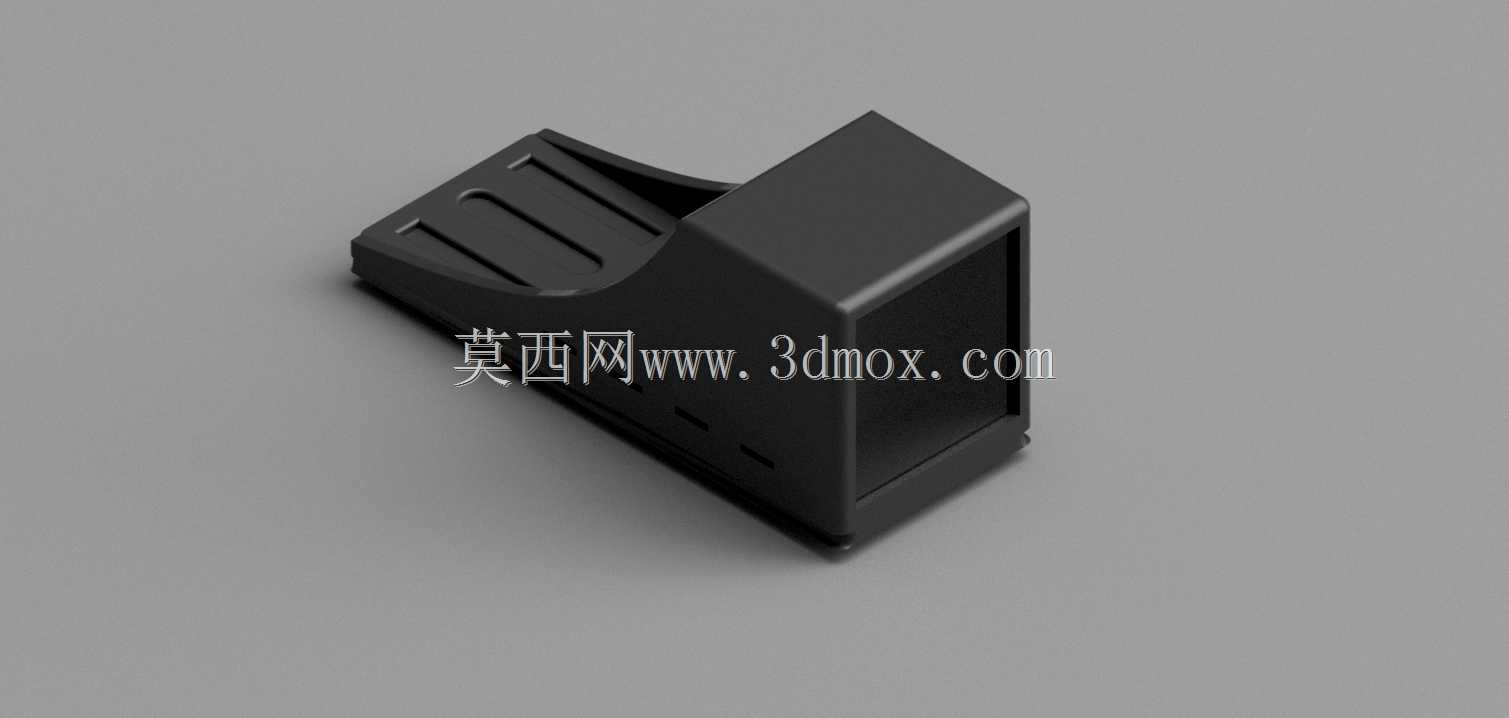

　　该附件采用一体化支撑结构设计，主体分为设备卡接腔与倾斜支撑面两个核心功能区域，卡接腔采用内凹式矩形腔体结构，腔体内部尺寸匹配对应型号全息示波器的机身尾部轮廓，腔体边缘做了微小的倒角处理，既可以保证设备装入时的定位精度，避免使用过程中出现横向滑移，也能减少硬接触对示波器外壳的磨损；支撑面采用带防滑纹理的倾斜结构，表面设置三道平行的防滑凹槽，当示波器装入卡接腔后，机身底部与支撑面完全贴合，三道凹槽可以增大接触摩擦力，即使在工作台出现轻微震动、或者操作人员调整接线时触碰设备，也能保持支撑角度稳定，不会出现设备倾倒、滑移的情况。从设计思路层面，整个结构件采用等壁厚设计思路，主体壁厚保持均匀，既可以满足日常使用的结构强度要求，

　　避免频繁拆装导致的结构开裂，也适配3D打印快速成型的工艺特性，打印过程中不会出现壁厚突变导致的翘曲、填充不均问题；支撑角度经过反复调试，最终确定的倾斜角度符合多数操作人员坐姿观测的视线高度，不需要过度低头或者仰头就能清晰看到屏幕上的波形参数，长时间调试电路时也能降低颈部疲劳感；结构底部做了平整化处理，整个支撑面与桌面接触的边缘保持共面，放置时不会出现晃动，不需要额外加装防滑脚垫就能保持稳定，减少了额外的装配工序。从外形尺寸与安装边界来看，该附件整体轮廓尺寸小巧，不会占用过多桌面空间，卡接腔的内部尺寸严格匹配对应示波器的尾部外形，安装时不需要额外的螺丝、卡扣等紧固件，只需要将示波器尾部对准腔体推入即可完成固定，

　　拆卸时直接拔出就能完成分离，操作过程简单快捷，不需要借助额外工具；支撑结构的后侧做了弧形过渡处理，既可以优化结构的受力分布，让支撑力从卡接腔均匀传递到整个支撑底座，避免应力集中导致的结构断裂，也能避免尖锐棱角在使用过程中划伤操作人员或者刮擦桌面；整个结构没有多余的装饰性设计，所有曲面、凹槽、倒角都服务于功能需求，没有冗余结构，在保证结构强度的前提下尽可能减少材料用量，降低制造成本。在实际使用过程中，该附件可以适配不同的桌面材质，无论是木质实验台、防静电工作台还是金属桌面，都能保持稳定的支撑效果，对于经常需要移动测试工位的场景，该附件重量较轻，可以和示波器一同收纳到设备包中，不会增加过多的携带负担；针对全息示波器的显示特性，该支撑角度刚好可以让全息显示的成像区域处于操作人员的最佳观测区间，避免因为角度偏差导致的全息画面重影、显示不清晰的问题，提升信号观测的准确性。
