减压阀内置涡轮叶轮结构设计

　　该涡轮结构主要面向减压阀内部的流体能量转换与流场组织场景，常见于气动调压回路、小型流体试验装置以及需要利用介质流动驱动旋转部件的阀件集成设计中。在减压阀工作过程中，入口介质经过节流、导流后进入涡轮区域，叶片承接流体冲击并将部分压力能转化为旋转动能，可用于带动反馈机构、微型传感组件，或作为流态可视化与性能验证部件使用。相比独立布置的外置叶轮，将涡轮纳入阀腔附近能够缩短介质路径，减少接头与密封面数量，也使整体结构更加紧凑。

　　从结构形式看，模型采用中心轮毂加径向叶片的布置，中部设置同轴通孔，便于与轴系、定位销或支承件配合。轮毂孔既是旋转中心，也是装配基准，设计时需要保证孔轴线与叶片回转轴线一致，否则在高速气流或液流作用下容易产生偏心、振动和磨损。叶片围绕中心均匀分布，叶型从轮毂区域向外缘延伸，曲面过渡连续，能够引导介质沿预定方向进入和离开叶道。叶片前缘承担来流冲击，后缘负责流出方向控制，二者之间的曲率变化不能过于突兀，否则会在叶道内形成局部涡流，降低能量转换效率。

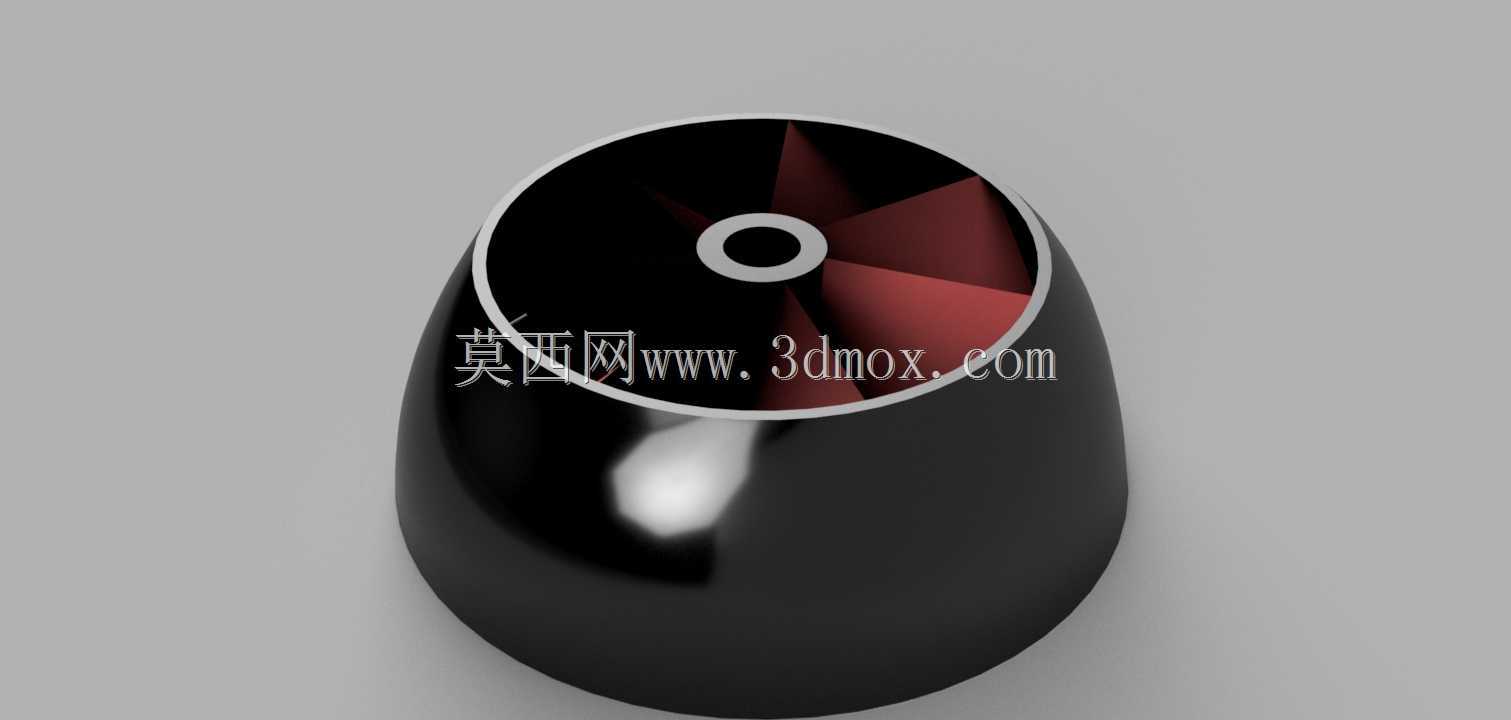

　　外形上，涡轮外部配合近似杯状的腔室轮廓，腔体侧壁呈顺滑收放形态，顶部开口与涡轮外缘保持较小径向间隙。该间隙是影响性能的关键边界：间隙过大，介质容易从叶片外缘与腔壁之间短路泄漏，叶片获得的有效冲量下降；间隙过小，则要考虑加工公差、热膨胀和旋转跳动，避免叶片与腔壁发生擦碰。实际建模时，应把涡轮外径、腔体内径、轴向装入深度和中心孔高度作为核心尺寸进行关联，保证转子在腔体内既有足够运动空间，又不会出现轴向窜动。

　　安装边界方面，中心孔可与短轴、轴承位或一体式支柱配合，轴向支承面应落在轮毂下方或腔体底部，避免叶片直接承受压紧力。若用于高速工况，需在轴端设置限位结构，使涡轮在介质压力波动时保持稳定位置；若用于低速演示或反馈驱动，则可适当放宽动平衡要求，但仍应控制叶片质量分布的一致性。腔体入口方向最好与叶片切线方向形成合理冲角，使介质进入叶道时尽量贴合叶片表面；出口区域则应保留顺畅排流空间，防止背压过高造成涡轮阻力增大。

　　设计思路上，该结构没有采用复杂的多级叶栅，而是以单级径向叶轮满足减压阀内部有限空间内的驱动需求。叶片数量、叶高和包角需要结合介质种类、流量范围以及预期转速综合确定：叶片过少会导致流量脉动明显，驱动不连续；叶片过多则会增加叶道阻塞，使介质通过阻力上升。模型中叶片与轮毂、外缘之间的连接均采用圆角过渡，有利于降低应力集中，也便于后续采用机加工、3D打印或注塑方式实现。对于金属件，应关注叶片根部厚度和表面粗糙度；对于塑料件，则要考虑成型拔模和壁厚均匀性，避免收缩变形影响叶型精度。

　　在阀件应用中，这类涡轮并非单纯追求大功率输出，更重要的是在有限压降范围内获得稳定转速和可重复的流场响应。设计人员在三维建模阶段应同步检查叶片与腔壁的干涉、中心孔与轴系的同轴度、进出口流道与叶道的衔接关系，并通过剖面观察介质从入口到出口的完整路径。装配时，涡轮应能自由转动，无卡滞点；腔体内壁与叶片外缘之间需保留均匀环形间隙；轴向定位面不得压迫叶片区域。通过这些结构处理，可使涡轮在减压阀紧凑空间内完成流体驱动、转速反馈或流场调节等功能，同时为后续工程图绘制、样件加工和性能测试提供清晰的几何基础。
