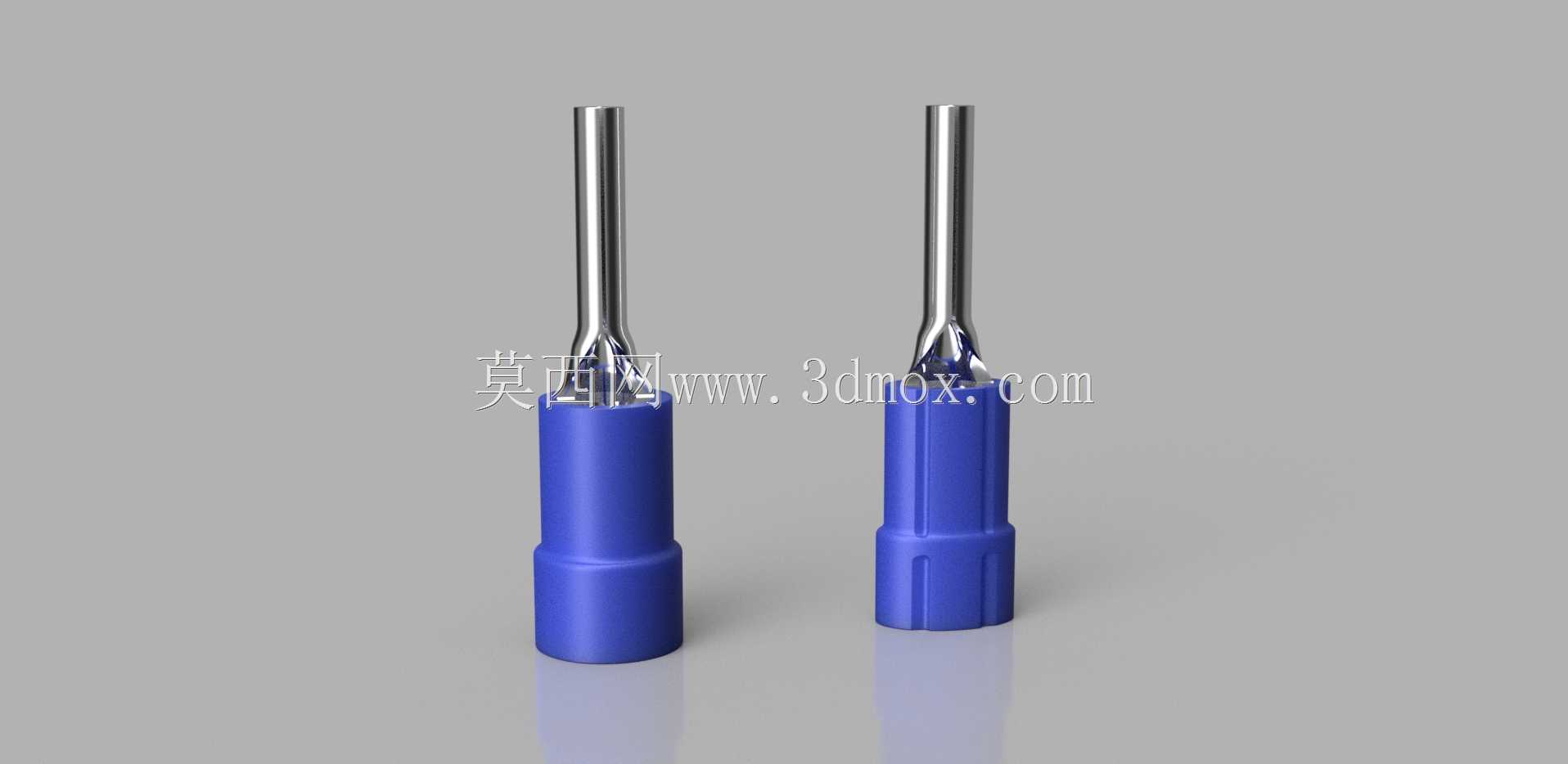

6.3mm蓝色绝缘针式接线端子结构

　　在低压电气布线、电控柜内部接线、小型通讯设备线束加工场景里，针式绝缘端子是导线端接最常用的连接件之一，这类部件的核心作用是把多股细铜丝的散线端头规整收拢，避免铜丝分叉造成的虚接、短路隐患，同时通过绝缘护套隔绝相邻端子的导电部分，提升布线的安全冗余。这次建模的这款针式端子，适配线径范围覆盖1.0mm到2.5mm的单股或多股铜芯电线，日常选型时要注意，压接前需要把导线绝缘层剥除长度控制在金属插针尾部铜管长度的90%左右，既不能剥太长导致裸露铜丝超出压接区，也不能剥太短压到绝缘层造成接触电阻过大。

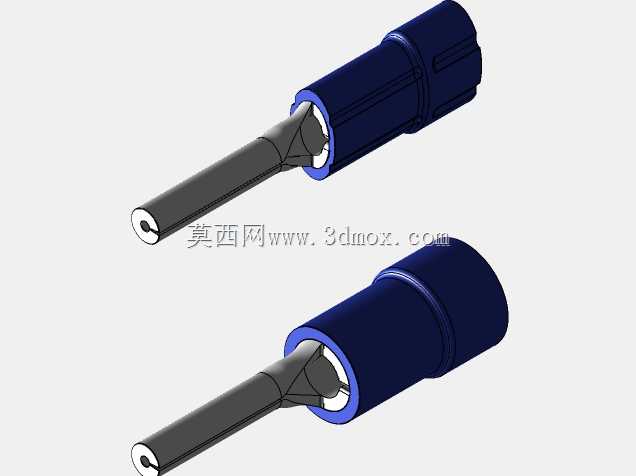

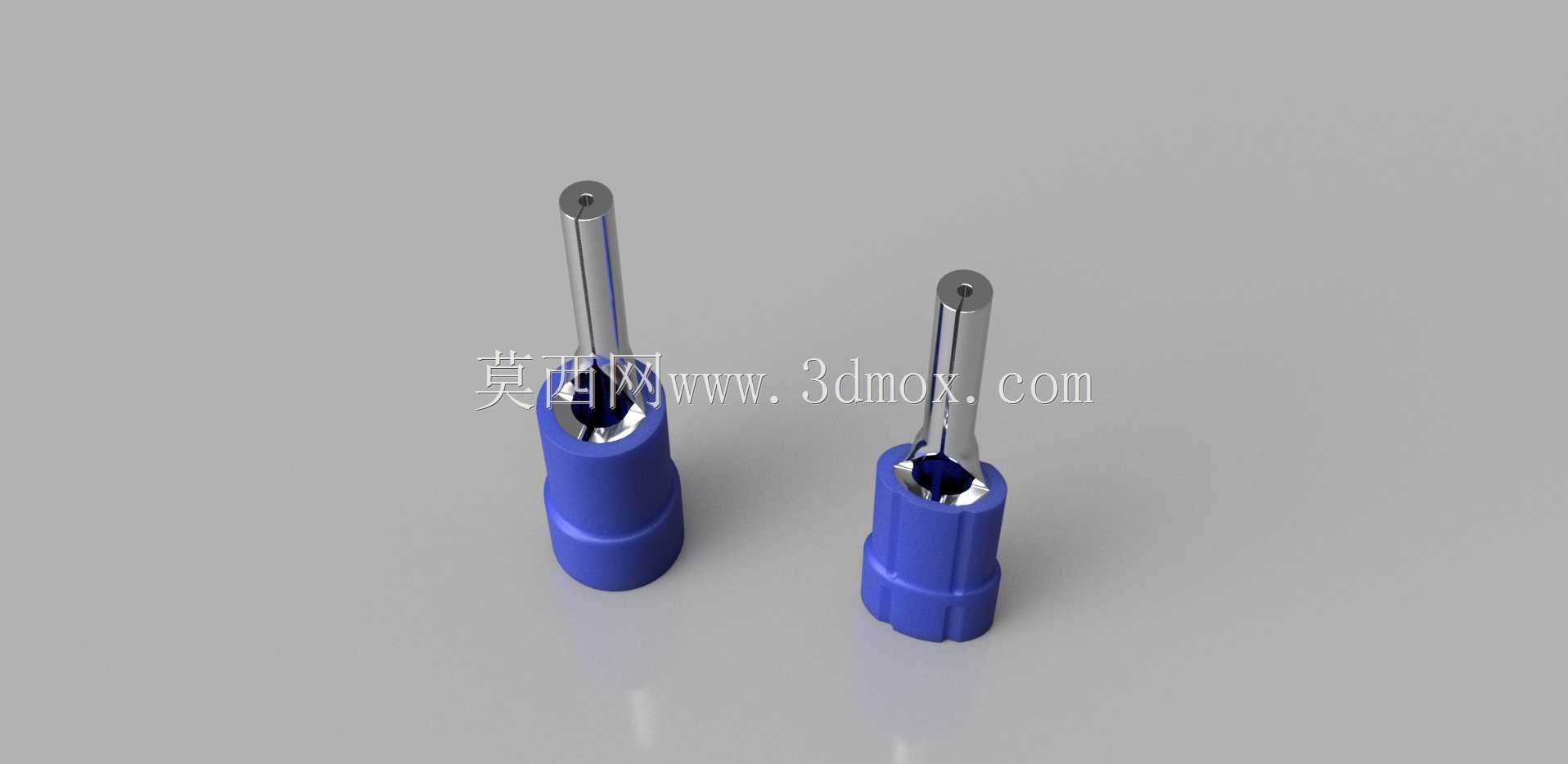

　　从结构设计来看，这款端子分为金属插针与绝缘护套两部分，金属部分采用紫铜镀锡工艺，插针段直径统一为6.3mm，表面粗糙度控制在Ra1.6以内，保证插入对应接线座时的插拔力稳定，不会出现过松脱落或者过紧插装困难的问题；尾部的压接铜管做了内防滑齿设计，压接时通过冷压钳的六边形压模把铜管与剥好的铜丝压成致密的六边形结构，拉脱力可以达到行业要求的50N以上，满足设备运输、运行振动工况下的连接可靠性。绝缘护套采用蓝色PA66材质，这种材料的阻燃等级可以达到UL94-V0，耐温范围覆盖-40℃到105℃，既可以在北方冬季户外低温环境下保持韧性不脆裂，也能在电控柜内部长期温升环境下不软化变形，护套尾部做了喇叭口导向结构，穿线时不用刻意对准就能把导线顺利插入铜管内部，批量布线时能有效提升装配效率。

　　建模过程中需要重点关注几个尺寸边界：首先是绝缘护套的总长度，金属插针露出护套的长度要严格匹配对应接线座的插合深度，露出太长会导致插合后金属部分外露有触电风险，露出太短会造成插合深度不足接触面积不够；其次是压接区的铜管壁厚，壁厚太薄压接后容易开裂，太厚则需要更大的压接力，普通手动冷压钳无法压到位，这款端子的铜管壁厚设定为0.3mm，适配市面上主流的手动针式端子压接钳模口；另外护套的外表面做了竖向防滑筋，在插拔端子的时候手指捏在防滑筋位置不会打滑，哪怕手上沾了少量油污也能顺利操作。

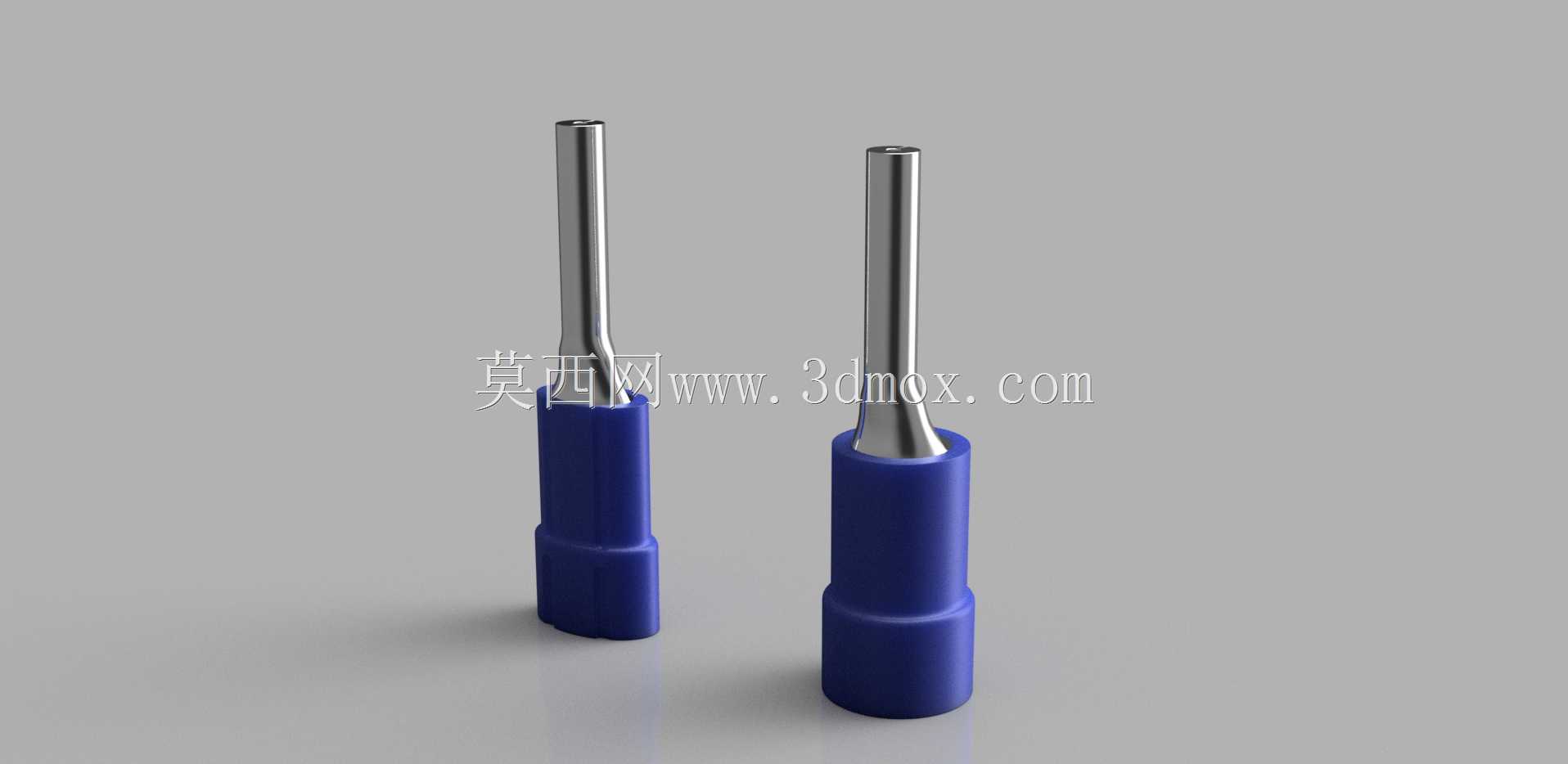

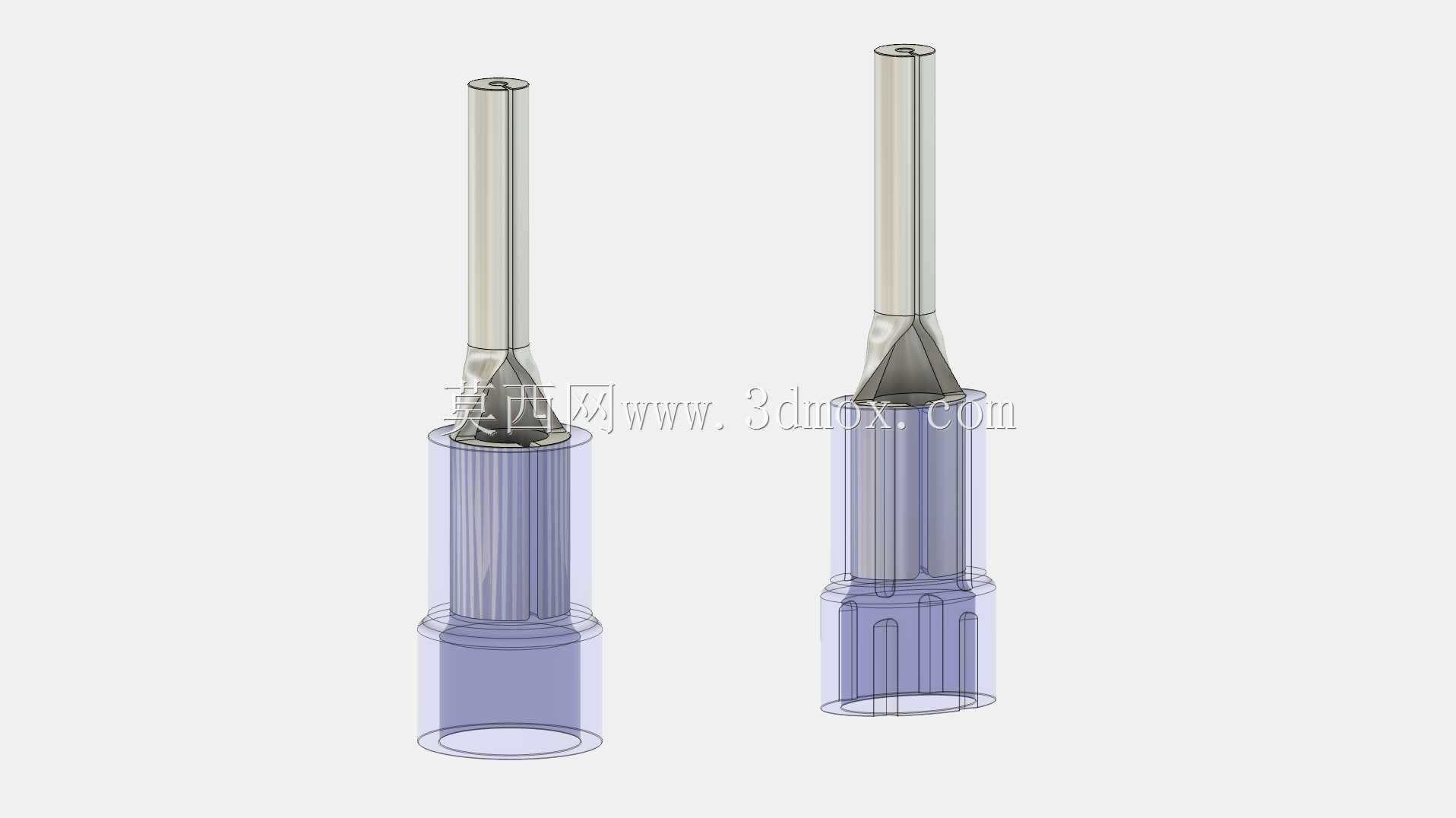

　　实际应用中，这类端子常和接线端子排、PCB板焊接针座、设备电源输入接插件配套使用，比如家用配电箱里的空气开关接线、通讯基站内部的信号线束端接、小型自动化设备的传感器接线都会用到这类部件。设计时还要考虑压接后的形变余量，绝缘护套的内孔直径比压接后的铜管最大外径大0.2mm，压接完成后铜管不会把护套撑裂，同时护套和铜管之间做了周向定位卡点，压接过程中铜管不会在护套内部窜动，保证插针的外露长度始终保持一致。另外模型同时还原了卷曲和非卷曲两种尾部结构，卷曲结构的铜管尾部做了预收口，穿线时铜丝不会从尾部缝隙散出，适合新手操作或者快速布线场景，非卷曲结构的铜管是直筒型，压接后的接触面积更大，适合大电流回路的接线场景，两种结构的插针部分尺寸完全一致，可以通用同规格的接插件，选型时可以根据接线场景的效率和载流需求灵活选择。

　　在布线排布时，这类蓝色绝缘端子通常对应中性线接线，和红色、黄色、绿色的相线端子、黄绿双色的接地端子形成颜色区分，后期设备维护时可以通过护套颜色快速识别线路属性，不用逐根核对线号，能大幅降低检修的出错概率。建模时对绝缘护套的分模线也做了还原，分模线位置设在护套侧面的防滑筋间隙处，不会影响手指捏持的手感，也不会因为分模线的飞边导致插装时和相邻端子产生干涉。金属插针和尾部铜管的衔接位置做了圆弧过渡，没有应力集中的尖角，压接和插拔过程中不会出现断裂问题，过渡段的圆角半径设定为0.5mm，既保证结构强度，也不会因为圆角过大导致插针长度不足。
