电机压缩机用刚性法兰联轴器结构设计

　　在中小功率定速传动的工业场景里，法兰联轴器是实现电机与工作机刚性同轴连接的核心部件，本次设计的结构针对1000rpm工况下20kw功率的传输需求，匹配电机到压缩机的直连传动场景，这类应用常见于中小型空气压缩站、制冷压缩机组的动力端连接，相比弹性联轴器，刚性法兰结构不存在弹性元件老化失效的问题，在安装对中精度达标的前提下，可实现零背隙的扭矩传递，传动效率可达99%以上，适合长期稳定运行的固定工位传动场景。

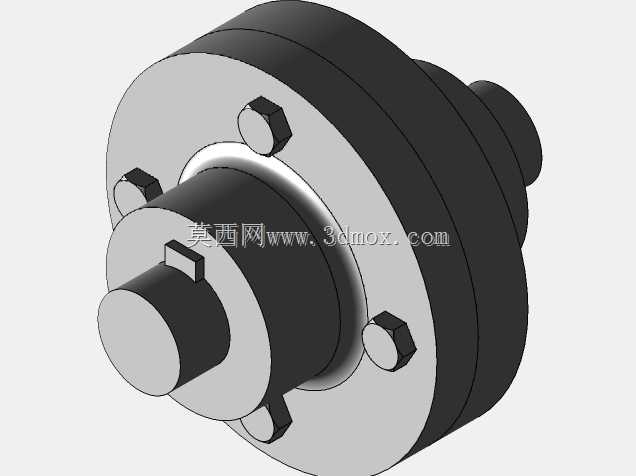

　　从结构功能来看，该联轴器采用两个带凸缘的半联轴节对接结构，其中一个半联轴节的凸台做定位止口，与另一半联轴节的凹槽形成径向定位，保证两轴的同轴度偏差控制在允许范围内，避免运转过程中出现附加径向载荷。两个半联轴节分别通过平键与主动轴、从动轴实现周向固定，轴孔与轴的配合采用过渡配合，保证装配后无相对窜动，对接面采用精加工端面，贴合度不低于85%，依靠接触面的摩擦力与螺栓的剪切力共同传递扭矩。连接螺栓采用受剪螺栓设计，螺栓杆与螺栓孔采用基孔制过渡配合，装配时螺栓需按对角顺序分次拧紧，保证各螺栓受力均匀，避免单个螺栓过载断裂。

　　设计过程中首先根据传输功率与转速计算额定扭矩，考虑压缩机启动时的短时过载系数，取1.5倍的安全裕度确定螺栓的数量与直径，本次设计采用6个均布的受剪螺栓，螺栓分布圆直径结合轴孔直径做匹配设计，避免螺栓孔与键槽位置出现干涉。键的选型依据轴径确定，采用普通平键A型，键的长度略短于半联轴节的轮毂长度，键槽的位置与螺栓孔错开30度相位角，避免轮毂截面出现应力集中区域。半联轴节的材质选用灰铸铁，铸铁的减震性能优于钢材，可吸收传动过程中产生的微小振动，降低运转噪音，针对铸铁抗剪切强度较低的特性，设计时适当加大了法兰盘的厚度，同时在法兰与轮毂的过渡位置做圆角处理，减小应力集中系数。

　　安装边界方面，半联轴节的轴孔尺寸根据匹配的电机输出轴与压缩机输入轴直径确定，轮毂长度满足轴的配合长度要求，保证键的接触长度不低于键公称长度的90%，法兰盘的外圆尺寸在满足螺栓布置的前提下做最小化设计，控制整体转动惯量，降低启动时的惯性载荷。轴向安装时需保证两轴的轴向间隙控制在0.5-1mm之间，避免轴受热伸长时产生轴向顶死的问题，径向对中偏差需控制在0.05mm以内，角向偏差不超过0.05度，否则会导致螺栓受附加弯曲应力，大幅缩短使用寿命。日常维护中只需定期检查螺栓的预紧力，无需额外润滑，结构可靠性高，维护成本极低。

　　从受力校核维度看，轴、键、螺栓的剪切应力控制在45MPa以内，螺栓与键的挤压应力控制在90MPa以内，铸铁半联轴节的剪切应力控制在15MPa以内，均满足材料的许用应力要求，可在额定工况下长期连续运行。该结构没有易损件，只要安装对中符合要求，使用寿命可与主机保持一致，相比其他类型的联轴器，结构简单，加工难度低，普通车床与钻床即可完成全部加工工序，制造成本低廉，适合批量生产应用，在对传动精度要求较高、安装空间紧凑、工况稳定的定速传动场景中具备极高的性价比。
