带散热孔结构的汽车制动刹车盘

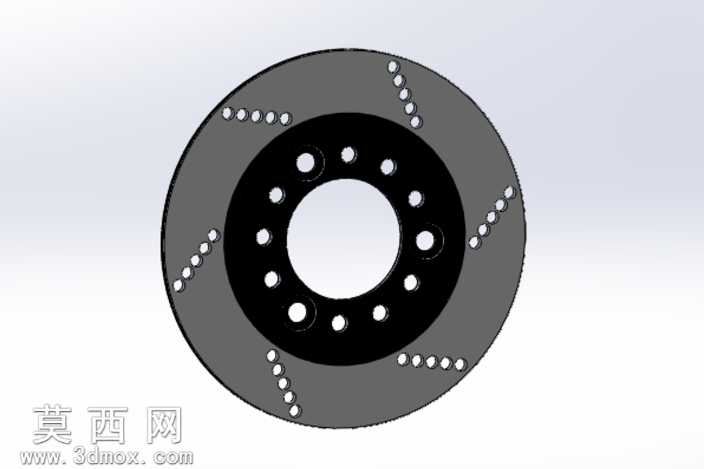

该模型为盘式制动器核心部件刹车盘的三维设计成果，建模阶段以回转体基础特征为核心，首先通过旋转凸台命令构建刹车盘的基础盘体轮廓，区分出外侧摩擦工作环带与中心安装毂的不同厚度区域，保证整体同轴度符合制动部件的装配精度要求。在结构设计上，中心安装区域均匀排布多组安装通孔，用于适配轮毂的固定螺栓，孔位采用圆周阵列方式生成，严格控制相邻孔位的角度公差，确保安装时的受力均匀性；外侧摩擦环带上设计了多组径向排布的散热小孔，每组小孔沿盘体径向呈线性排列，同样通过圆周阵列均匀分布在整个摩擦环带区域，这类散热孔结构能够在制动过程中加快空气流通，快速带走摩擦产生的热量，降低制动热衰减风险，提升连续制动的稳定性。材质设置上，摩擦环带区域采用灰铸铁材质参数，还原真实刹车盘耐磨、导热性好的材质特性，表面做哑光粗糙质感处理，模拟实际使用中摩擦面的纹理效果；中心安装毂区域做发黑处理的深色金属质感，区分不同功能区域的视觉表现。渲染阶段采用柔和的顶侧光源，清晰展现盘体的厚度层次、孔位的通透结构以及不同区域的材质差异，同时通过阴影效果突出盘体的立体感。设计过程中重点考量了制动部件的受力特性，散热孔的排布避开了摩擦面的主要受力路径，在保证散热效率的同时不削弱盘体的结构强度，中心安装孔的孔径与位置参考主流乘用车轮毂的安装标准设计，具备实际的装配参考价值，整体模型结构完整，细节还原度高，可用于制动系统结构教学、汽车配件设计参考等场景。
