大行程数控雕刻机XZ轴运动机构

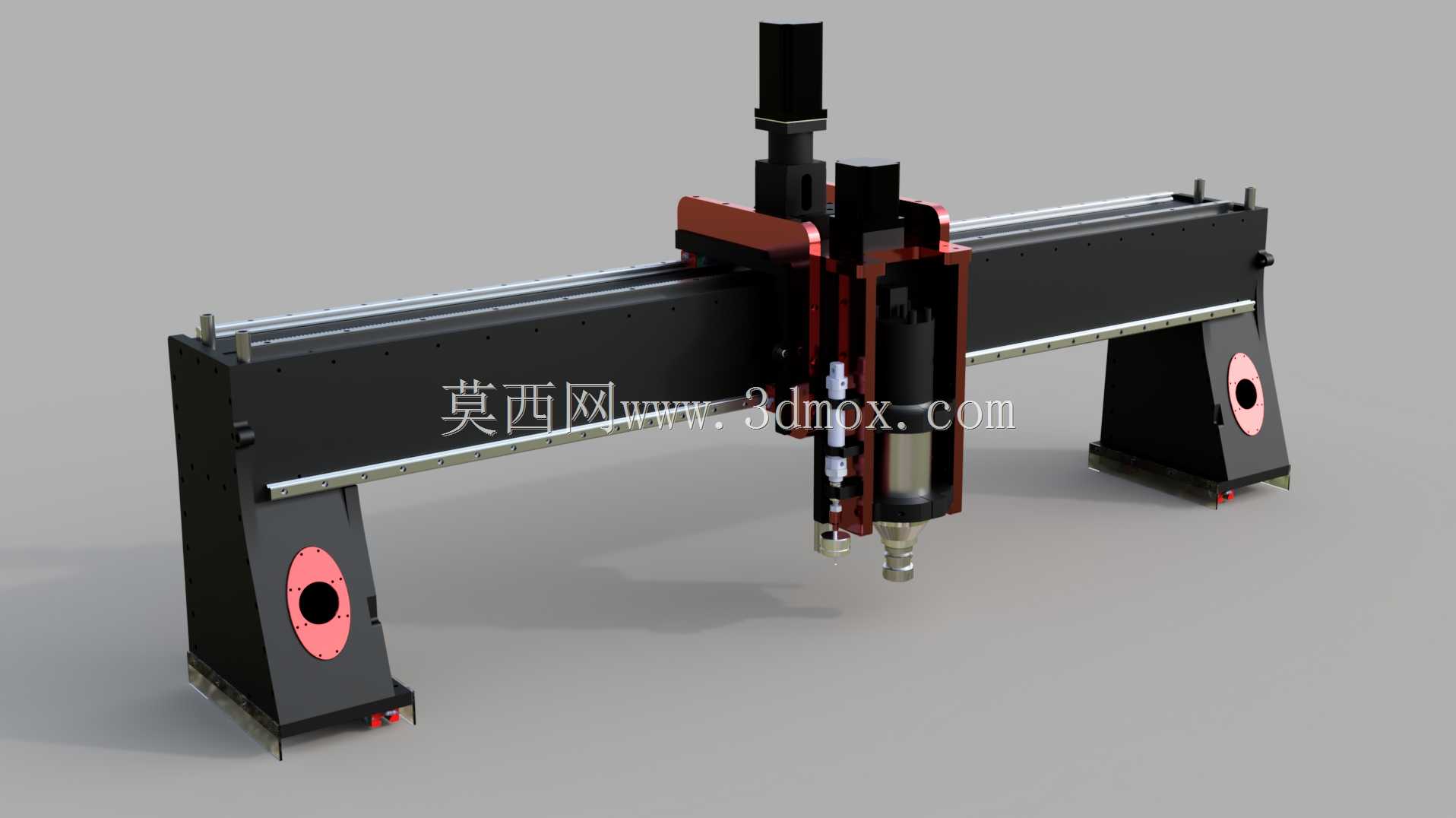

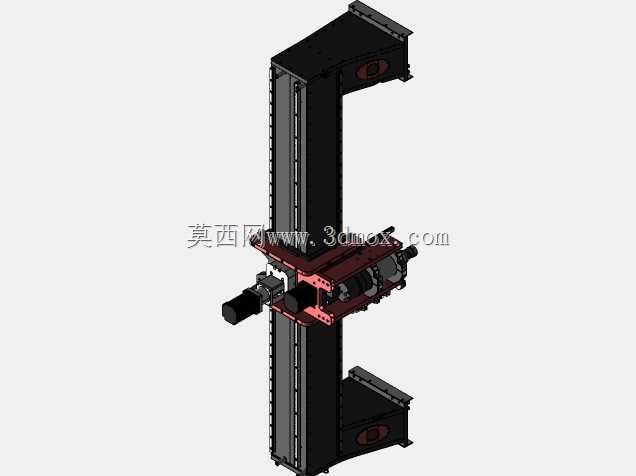

　　这套结构面向大尺寸板材与长构件的数控铣削、开槽、钻孔及轻量雕刻作业，适配木工板材加工、广告标识裁切、非金属模具粗加工、铝型材端面加工等场景，整体行程覆盖X向1700mm、Y向3500mm、Z向350mm的加工边界，落地安装时需预留机身两侧传动维护空间与前端上下料操作区间，厂房地面需匹配长跨距机架的承重与水平校准要求。X轴采用双侧同步导向布局，长行程下通过齿条齿轮传动抵消长丝杠自重挠曲带来的传动误差，导轨沿床身两侧平行铺设，移动横梁跨接在两组导向副上，驱动端配置减速组件匹配伺服电机输出特性，保证大跨度移动时横梁两端进给同步，避免啃轨与横梁偏摆。Z轴滑座挂载在横梁的横向移动拖板上，集成主轴安装位、升降导向副与进给驱动，

　　主轴端面到工作台面的有效行程满足不同厚度工件的装夹与刀具伸出需求，拖板走线采用拖链收纳动力线、信号线与冷却管路，避免长行程往复运动中管线拉扯磨损。设计阶段对横梁承重工况、Z轴滑座切削反力承载位置做了应力校核，优先简化冗余结构来缩短加工与装配周期，相比小行程机型，该方案放宽了Y向工作台的延展空间，当前结构聚焦X、Z轴的运动逻辑搭建，可直接对接常规数控系统的轴控接口，配套夹具、吸尘罩与冷却管路可按实际加工材质拓展加装。机架型材选型兼顾刚性与成本，长跨距横梁预留了加强筋安装位，现场调试时可通过预紧传动副、校准导轨平行度来优化切削进给的平稳性，应对大板面工件连续加工时的负载波动。
