发动机活塞连杆组件拆解结构设计

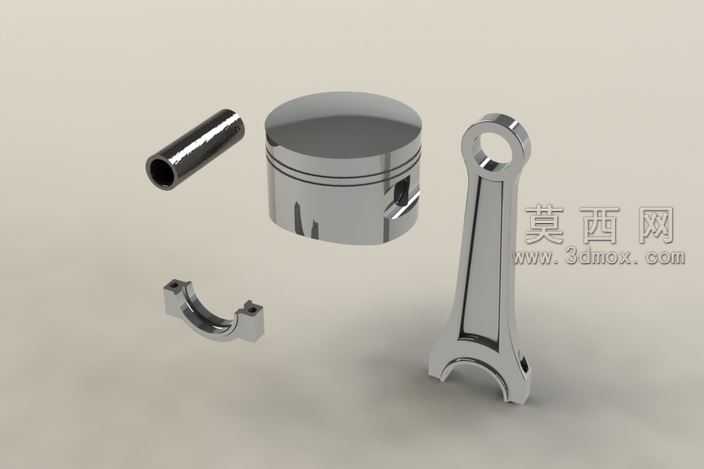

本作品为发动机曲柄连杆机构核心组件的三维建模成果，完整还原了活塞、连杆、活塞销、连杆轴瓦四个核心零件的装配关系与拆解状态，建模过程严格遵循内燃机动力零部件的实际设计规范，兼顾结构准确性与视觉展示效果。建模阶段以SolidWorks2009为操作平台，采用自底向上的建模思路，先逐个完成单个零件的参数化建模：针对活塞零件，先绘制活塞顶部的回转截面轮廓，通过旋转凸台命令生成活塞基体，再依次绘制环槽、销座、裙部避让结构的草图，通过拉伸切除完成细节特征，精准还原活塞环槽的等距分布、销座的加强筋结构与裙部的轻量化开槽设计；针对连杆零件，先绘制大小头孔的中心定位线，通过放样命令生成杆身的工字形变截面结构，再对大小头的安装孔、螺栓定位孔进行拉伸切除，同时对杆身与大小头的过渡位置添加符合力学要求的圆角特征，避免应力集中；活塞销采用空心回转结构建模，通过薄壁旋转命令直接生成空心圆柱基体，两端添加倒角特征；连杆轴瓦分为上下两片，以半圆回转结构为基础，添加定位凸台与油槽特征，还原轴瓦的实际安装定位结构。所有零件建模完成后，按照实际装配约束完成配合：活塞销与活塞销座、连杆小头孔采用同轴心配合，连杆大头与轴瓦采用同轴心与贴合面配合，完整还原组件的装配逻辑，同时通过移动零部件命令生成爆炸拆解视图，清晰展示各零件的相对位置与装配顺序。材质与渲染阶段，为所有金属零件赋予抛光合金钢材质，调整材质的反射率、粗糙度参数，模拟发动机零部件精加工后的金属光泽效果，场景采用柔和的漫反射环境光，搭配浅灰色哑光背景，避免多余反光干扰结构展示，同时添加柔和的阴影效果增强零件的立体感，让各零件的轮廓与结构细节清晰可辨。整套模型结构严谨，特征完整，既可以用于内燃机结构原理的教学演示，也可作为动力系统相关设计的参考素材，清晰展现了曲柄连杆机构将活塞往复运动转化为曲轴旋转运动的核心结构基础，各零件的尺寸比例、结构细节均参考通用小排量发动机的活塞组件设计参数，具备较高的还原度与参考价值。
