带轮螺栓滚轮导向组件结构设计

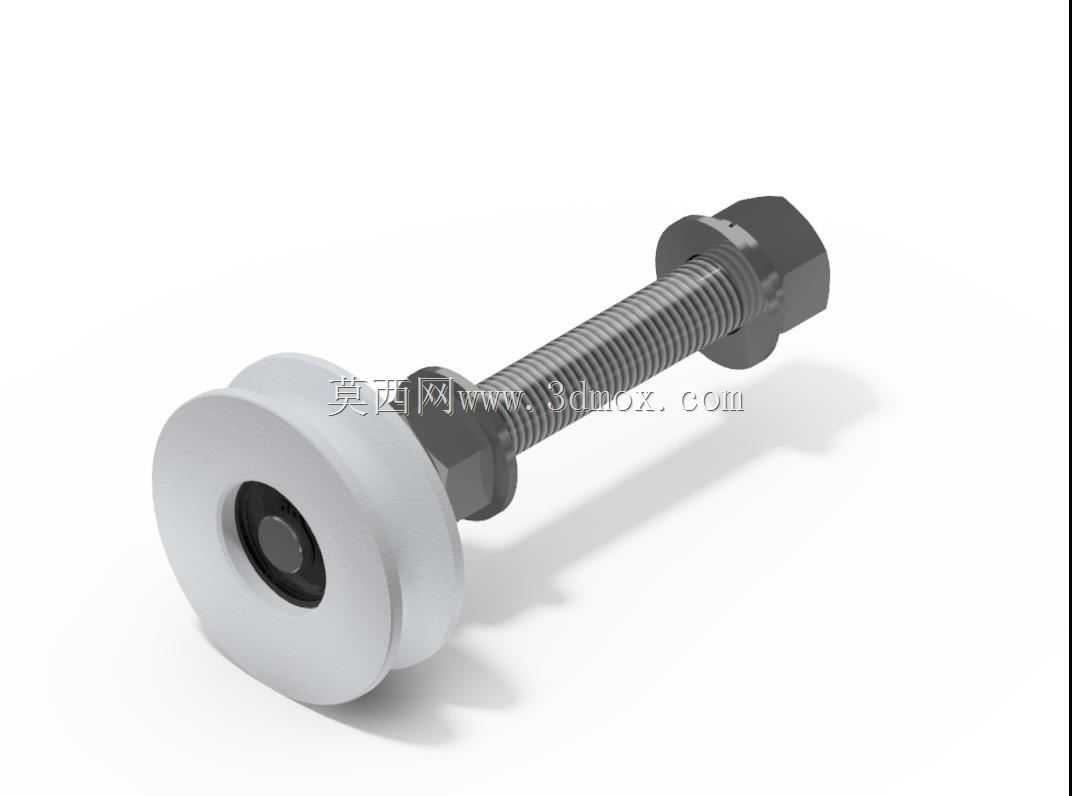

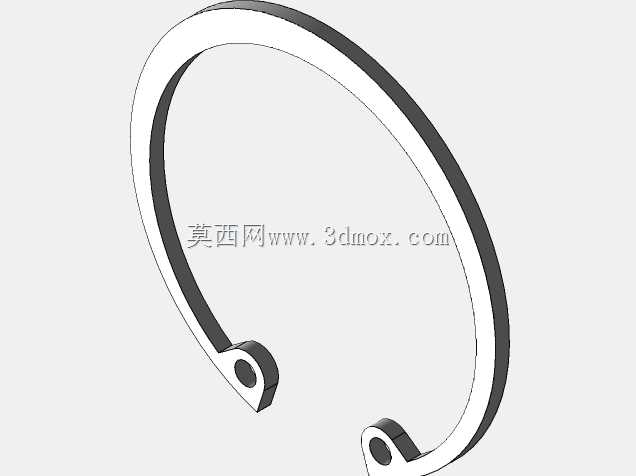

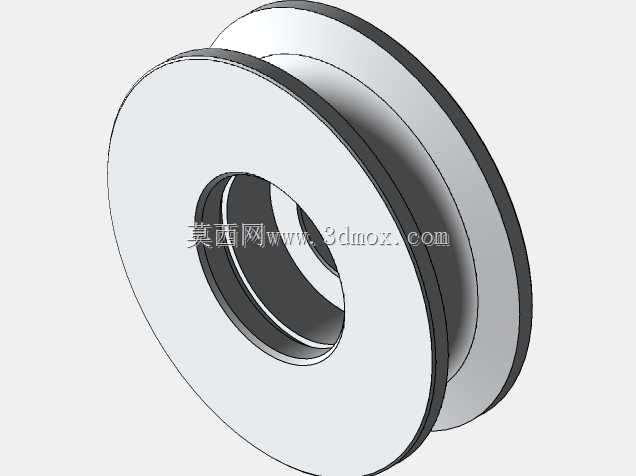

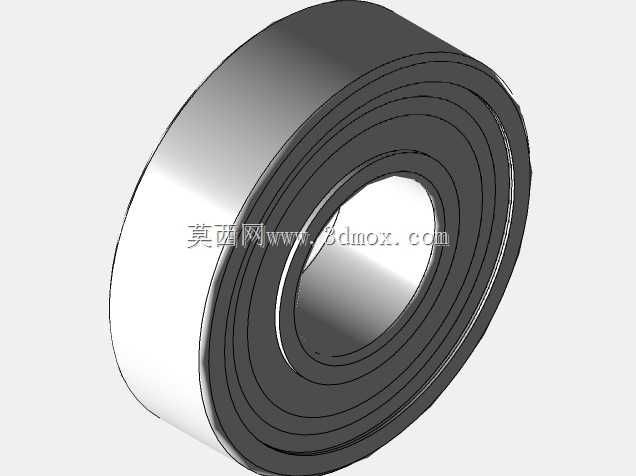

　　这套滚轮螺栓组件在自动化输送线、门窗滑移轨道、工装夹具导向工位里十分常见，核心作用是把旋转滚轮与可调锁紧紧固件整合为一体，既承担沿轨道滚动行走的承载功能，又能通过六角螺母精确控制滚轮轴向预紧间隙，避免运行中出现窜动、卡滞。从结构拆解来看，前端滚轮采用带双侧挡边的槽型轮体设计，轮缘中部内凹的型面可以直接卡在矩形导轨、圆管轨道或者钣金折边轨道上，双侧凸起的挡边能够在行走过程中自动约束横向偏移，即便轨道安装存在小幅直线度误差，滚轮也不会轻易脱轨。轮体中心镶嵌的深色衬套为耐磨减摩层，一般采用含油轴承或者工程塑料衬套，螺栓光杆段穿过衬套内孔，衬套与螺栓之间为转动配合，滚轮转动时螺栓本身保持静止，大幅降低螺纹部位的磨损。

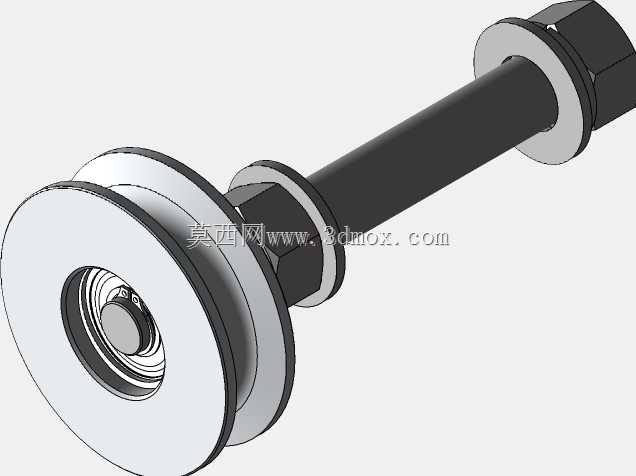

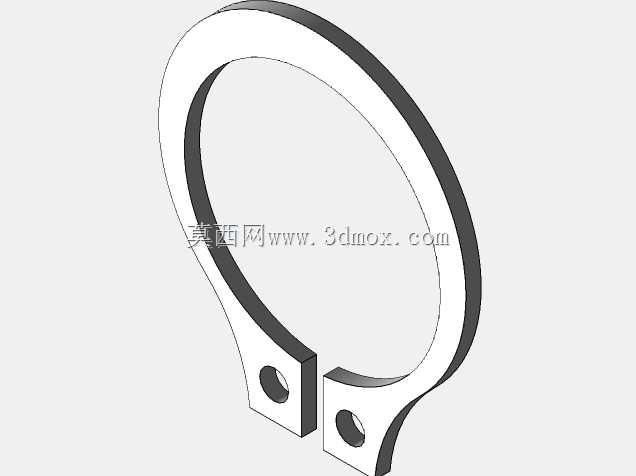

　　后方的全螺纹螺杆段搭配六角锁紧螺母，安装时可以根据安装板的实际厚度调整螺母旋入深度：先将螺栓光杆端穿过设备安装支架的预制孔，再把滚轮从外侧套入光杆，最后在支架内侧旋紧六角螺母，通过控制螺母锁紧力矩，既可以把螺栓杆体牢牢固定在支架上，又能保证滚轮和安装面之间留出0.5到1毫米的轴向游动间隙，让滚轮转动顺滑无卡顿。螺纹段的长度预留了足够的调节余量，适配不同厚度的安装钣金、铝型材工位，不需要额外加工定制不同长度的紧固件。

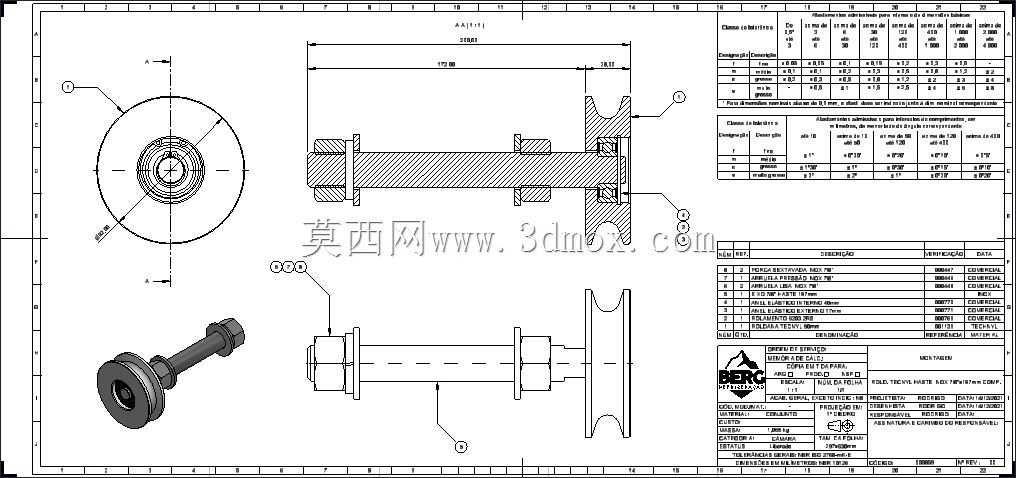

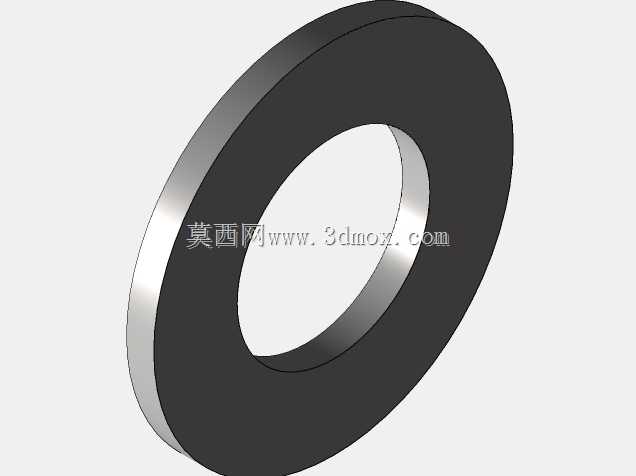

　　建模过程中需要重点把控几处配合边界：滚轮外圆的径向跳动需要控制在0.1毫米以内，保证滚动时不会出现上下起伏的振动；衬套内孔和螺栓光杆采用间隙配合，公差带选取H8/f7，既保证转动灵活又不会出现径向晃量；六角螺母的对边尺寸、螺纹公称直径需要和对应标准件参数完全匹配，方便现场直接采购替换标准紧固件。轮体的安装轴向尺寸需要提前核算：从滚轮外侧端面到螺母锁紧端面的总长度，要留出安装板厚度、防松垫圈厚度、游动间隙三者的总和，避免出现螺母锁死之后滚轮被夹死无法转动的问题。

　　这类组件在实际产线里常作为吊轮、导向支承轮使用，比如轻型悬挂输送线的吊具行走轮、自动化设备防护门的滑移滚轮、仓储货架的移动导向轮，单轮承载通常在几十公斤级别，运行转速低、冲击载荷小，依靠衬套自润滑就可以满足长期免维护使用需求。设计时轮体的凹槽宽度要比适配轨道的宽度大1到2毫米，补偿轨道安装的平行度误差，滚轮端面的圆角过渡可以避免和轨道侧面发生硬刮擦，运行噪音更低。
