河道拦污栅式垃圾拦截收集装置

　　这套拦污收集结构主要面向取水口、泵站前池、小型河道及明渠输水场景，用来拦截随水流漂移的树枝、塑料袋、浮草与生活漂浮杂物，避免大块污物进入水泵叶轮或后续管路造成卡阻。整体采用弧形栅面配合顶部起吊支架的布局，栅条沿水流方向呈平行排列，水流可从栅条间隙通过，漂浮物则被挡在迎水面并随弧形面聚拢，便于集中清理。

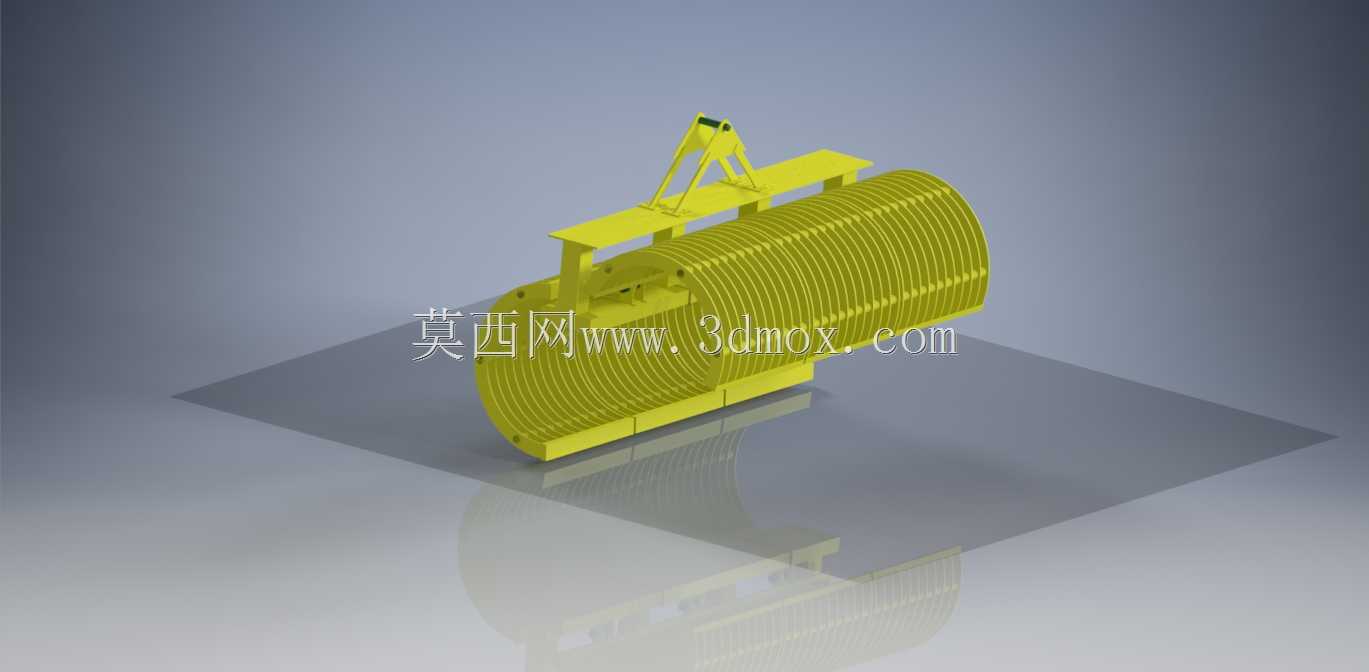

　　从结构布置看，主体拦污部分为半圆筒形栅格，栅条间距决定了可拦截污物的最小尺寸，建模时栅条采用等距阵列，保证过流面积均匀、阻力分布对称。栅条背部设置横向加强肋，将单片栅条连成整体，承受水流冲击与污物堆积载荷时不易变形。底部设有落地支承梁，安装时可坐落在渠道底板或混凝土预埋基础上，两侧与渠壁贴合，减少污物从边缘绕流穿过。

　　顶部三角吊架是整套装置的吊装受力点，斜撑与横梁组成稳定的三角形框架，吊点位于重心上方，起吊时栅体保持竖直姿态，方便在检修期整体吊出清污或更换。吊架与栅体之间通过焊接或螺栓连接，建模时需关注连接处的板厚过渡与加强筋布置，避免起吊瞬间应力集中。

　　设计思路上，弧形栅面相比平面格栅增大了有效过水宽度，在相同渠道断面内降低过栅流速，减少水头损失；同时弧面能把漂浮物导向中部聚拢区域，人工或机械清渣时抓取范围更集中。栅条迎水边缘可做倒角处理，降低挂污概率。选型时需结合渠道宽度、水深、设计流量确定栅体直径与长度，栅条间隙根据水泵允许通过粒径选取，安装边界要保证底部与渠底密封、两侧嵌入槽内，顶部吊架留出起吊净高与检修操作空间。
