高炉炉顶检修操作平台结构设计

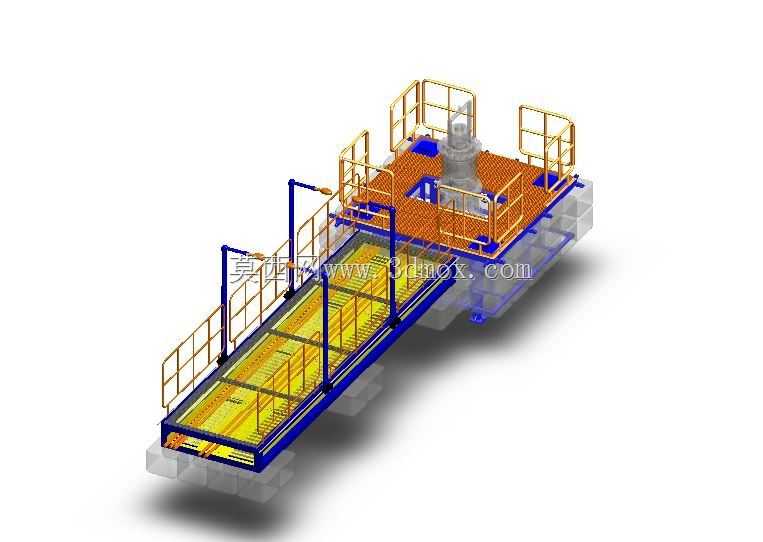

　　这套结构围绕高炉炉顶区域的日常巡检与检修作业展开，核心是一块架设在炉体上方的钢结构操作平台。平台主体采用格栅板铺成，板面呈棕橙色网格纹理，这种镂空格栅在冶金现场的价值很直接——炉顶区域常有粉尘、冷却水或检修油污，格栅能让液体和碎屑直接漏下，避免板面打滑积污，同时减轻整体自重，降低下方支撑负荷。

　　平台四周及关键开口边缘设置了黄色安全护栏，护栏由多道横杆与立柱组成，转角处做了连续围合，留出的几处缺口对应下方蓝色基座的设备安装位，方便人员靠近阀门、仪表或炉顶装料设备进行操作。护栏高度与横杆间距按临边防护的常规做法布置，目的是在有限的炉顶空间内给检修人员提供可靠的防坠落边界。

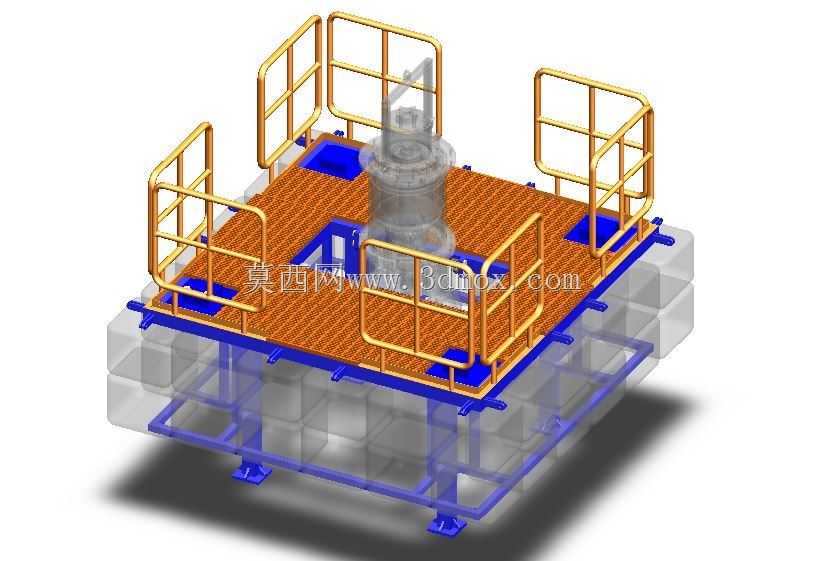

　　平台下方是蓝色的支撑框架体系，包含纵横布置的梁架和四根带底板的支腿，支腿底板用于与基础或炉体钢结构连接固定。框架中部预留了较大的方形开口，高炉本体或相关工艺设备从开口中穿过，平台实际上是环绕设备搭建的环形作业面，而非整块封闭楼板。这种“让设备穿过、人员环绕作业”的布局，是炉顶检修平台的典型思路——既保证人员能到达设备各个方位，又不影响炉体本身的工艺布置与热膨胀。

　　从建模呈现来看，炉体部分以半透明灰色体块表达，意在突出平台与设备的空间嵌套关系：平台标高、开口大小、护栏走向都必须与炉体外形、管口方位、检修点位置严格对应。设计时首先要确定的是各检修阀门、观察口、传动装置的操作高度，据此反推平台板面标高，保证人员站立时手能舒适触及操作件；其次要核对设备吊装与检修时的净空，平台开口和护栏缺口不能妨碍备件垂直吊运。

　　安装边界方面，支腿落点需落在炉体框架或独立基础的承重位置，底板通过螺栓与预埋件连接，安装时要复核平台对角线与水平度，避免格栅板受力不均。蓝色框架与黄色护栏、橙色格栅在模型中用颜色区分了不同的功能层级：框架承重、格栅承载走人、护栏防护，层次清晰，也便于在出工程图时分别统计材料与构件。

　　现场应用中，这类平台长期处于高温、多尘环境，格栅板要考虑积灰清理与更换便利性，护栏与支腿的连接要承受人员倚靠和偶尔的工具碰撞。平台四角的蓝色块状结构对应支腿顶部或设备避让座，进一步强化了框架与炉体基础的定位关系。整体结构没有多余装饰，每一处栏杆、每一根梁都服务于“让人安全到达检修位置”这一实际目的，是冶金炉顶辅助作业设施中很有代表性的钢结构平台方案。
