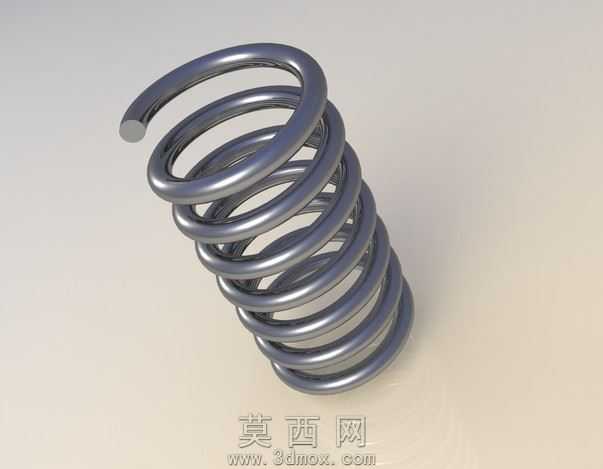

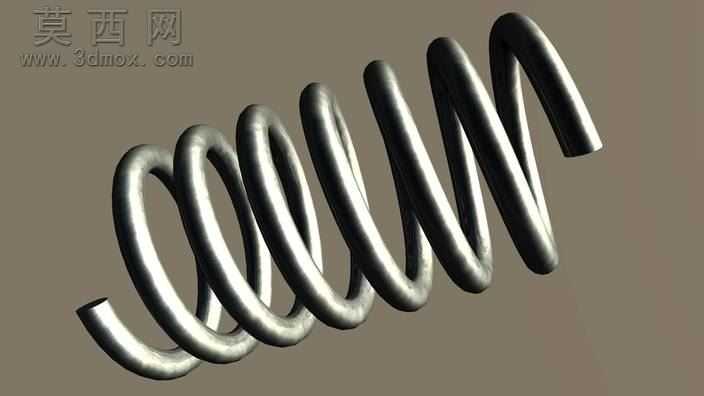

等节距圆柱螺旋压缩弹簧三维设计作品

本作品为等节距圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计中圆柱螺旋弹簧的标准设计规范开展。建模初期首先梳理弹簧的核心结构参数，明确弹簧中径、钢丝直径、有效圈数、支承圈数、自由高度、节距等关键尺寸的对应关系，采用螺旋扫描的核心建模逻辑搭建基础形态：首先绘制匹配弹簧安装轴线的螺旋线路径，精准控制螺旋线的升角与圈数分布，保证各有效圈之间的节距均匀一致，两端的支承圈部分按照标准压缩弹簧的设计要求做并紧处理，端部磨平的结构特征也通过端面切除的方式精准还原，确保模型结构与实际工业生产中的弹簧成品结构完全匹配。材质设置阶段，针对弹簧常用的碳素弹簧钢材料属性调整材质参数，还原金属钢材的哑光银灰色金属质感，调整表面粗糙度参数模拟弹簧成品经热处理、表面氧化处理后的细腻哑光金属表面，避免过度反光造成的质感失真，同时为钢丝截面添加微小的圆角过渡，还原实际冷拔弹簧钢丝的截面边缘特征，避免模型出现尖锐棱角不符合实际加工工艺的问题。渲染阶段采用柔和的侧上方主光源搭配环境漫反射补光，突出弹簧螺旋曲面的流畅光影过渡，清晰展现每一圈簧丝的曲面弧度与整体的螺旋走向，通过光影层次强化模型的立体感，让观看者可以直观感知弹簧的空间结构与形态特征。设计过程中充分考虑弹簧的实际应用场景，在结构建模时预留了弹簧受力压缩后的形变空间参考，模型的几何精度完全满足后续装配仿真、力学模拟的使用需求，整体模型无破面、无重叠几何、无多余特征，曲面连续性达到G2级别，既可以作为机械设计教学中的弹簧建模范例，也可以直接导入各类机械装配体中作为通用弹性元件使用，还原了圆柱螺旋压缩弹簧的典型结构特征，符合通用五金配件的设计与建模规范。
