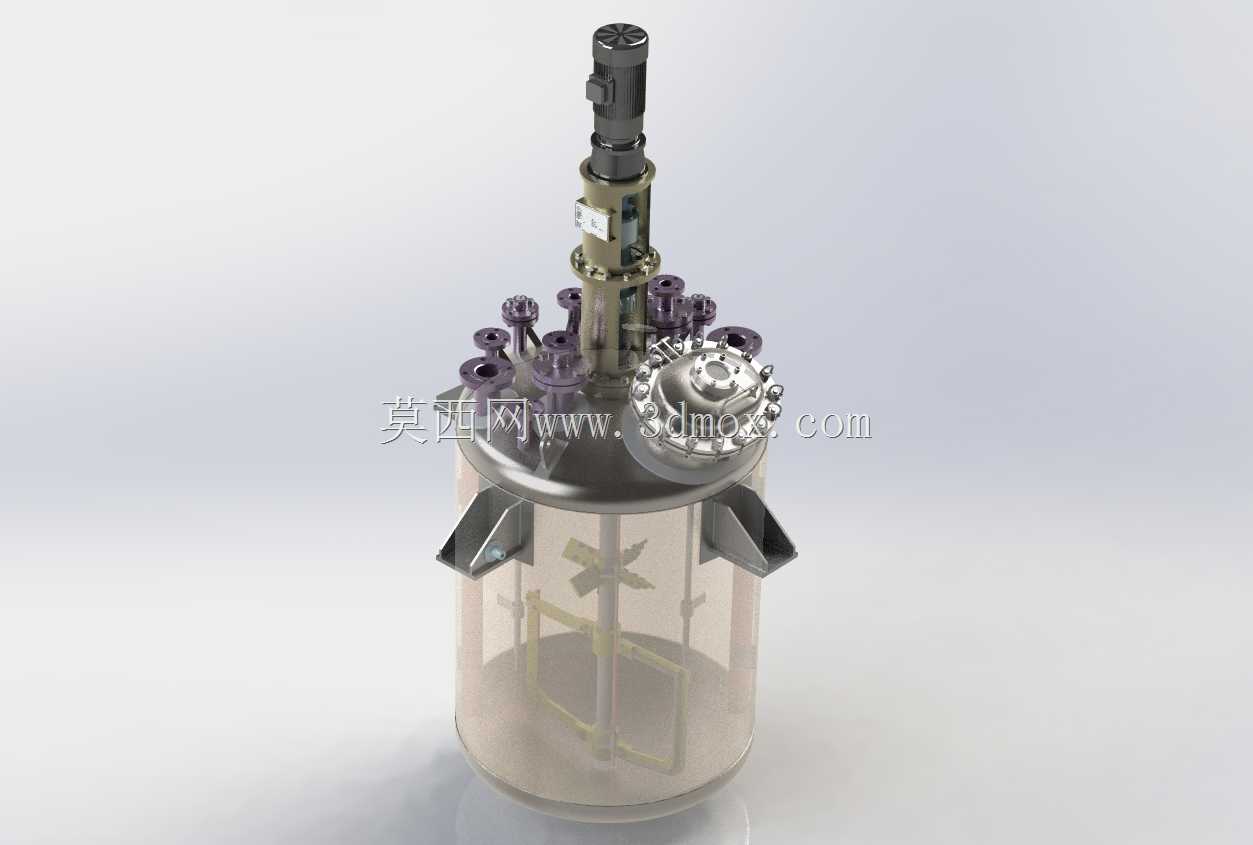

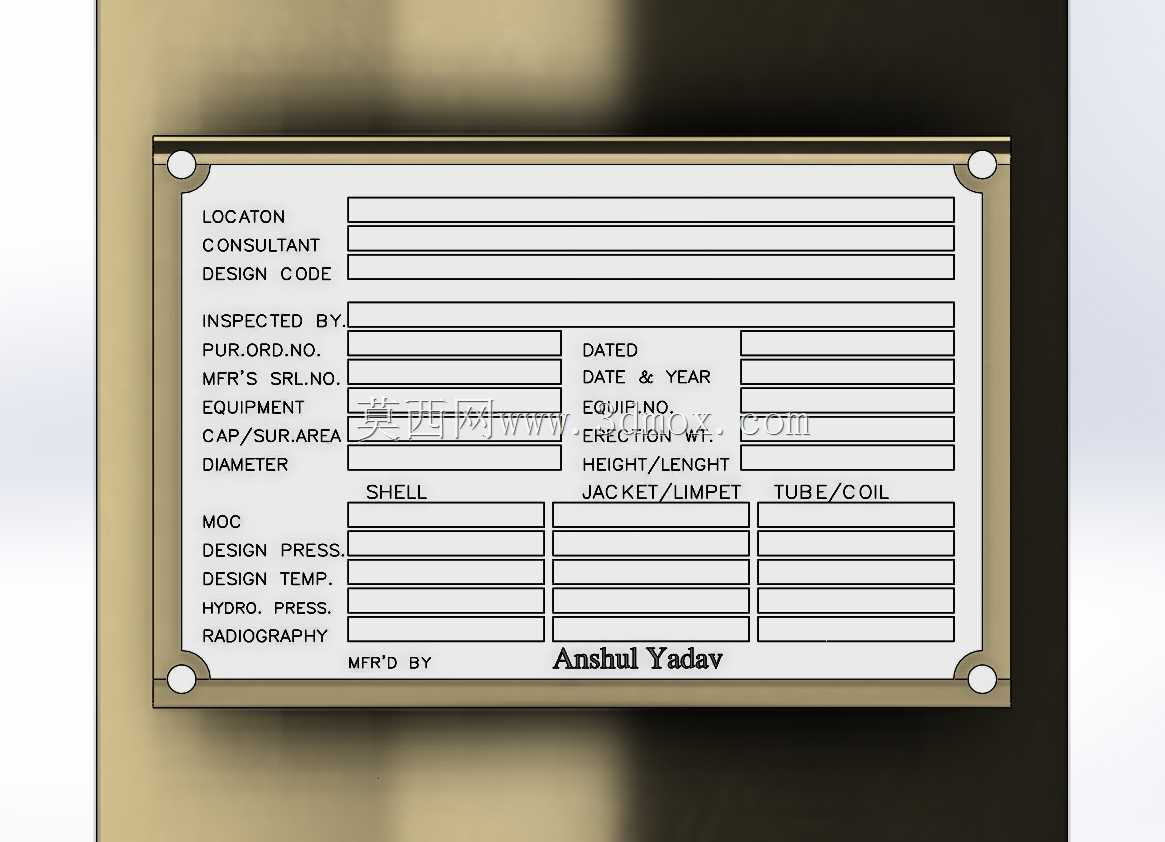

带Limpet盘管的1000升不锈钢反应设备结构

　　在精细化工、原料药合成、小批量精细化学品生产的车间场景里，这类带外盘管的不锈钢反应容器是核心工艺承载设备，区别于常规夹套换热结构，Limpet盘管也就是常说的蜂窝外半管结构，在换热效率、罐体承压能力上有明显的结构优势。从实际工程应用来看，这类1000升容积的罐体，多布置在中试车间或者小批量多品种的生产线上，用来完成常压或者带压工况下的物料混合、反应、升温、降温、保温等工艺过程，适配制药行业的原料药合成、精细化工的助剂制备、日化行业的原料混配等多个场景，罐体接触物料部分采用不锈钢材质，能够满足多数腐蚀性物料的接触要求，也符合医药、食品级生产的卫生规范。

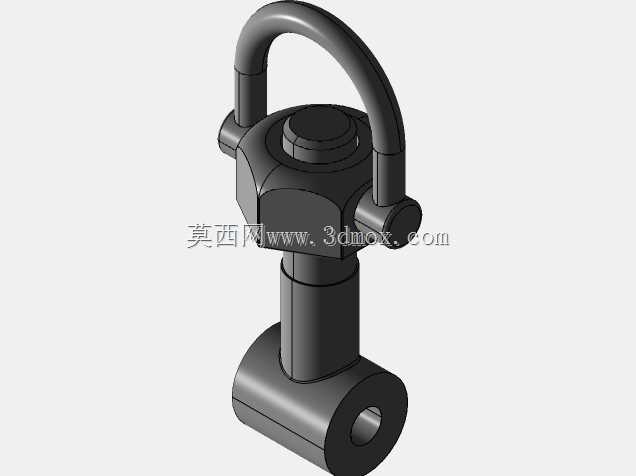

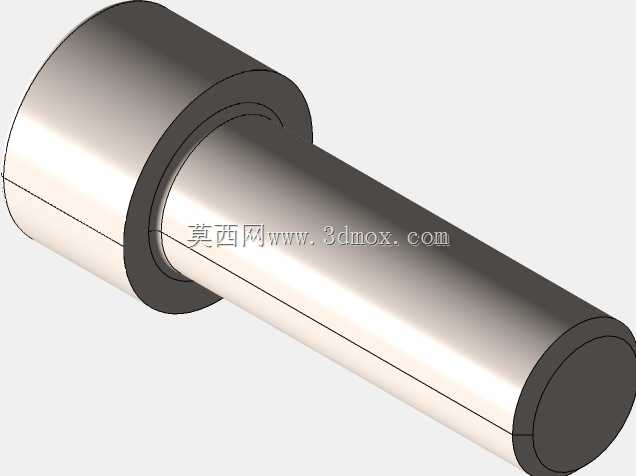

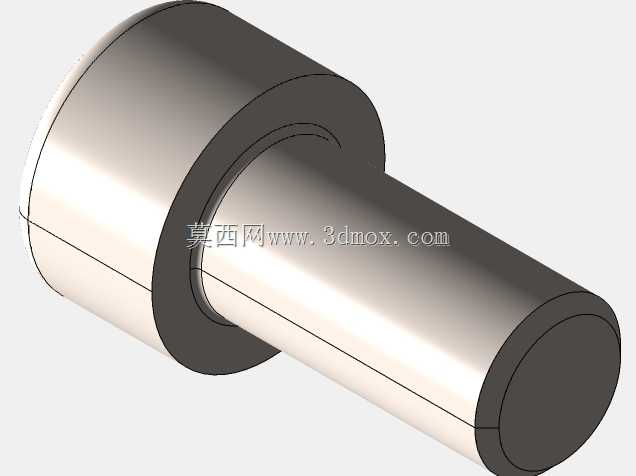

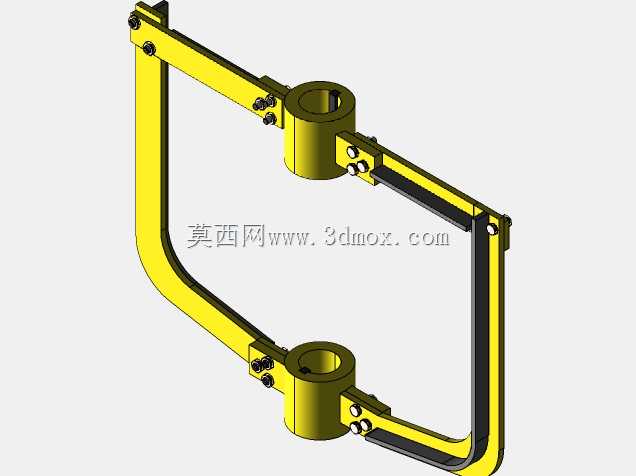

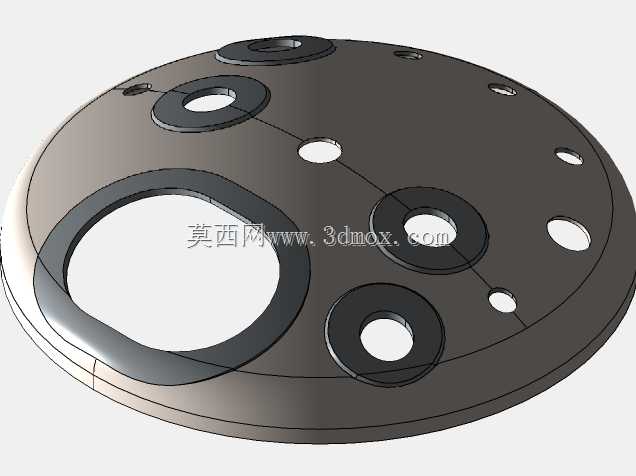

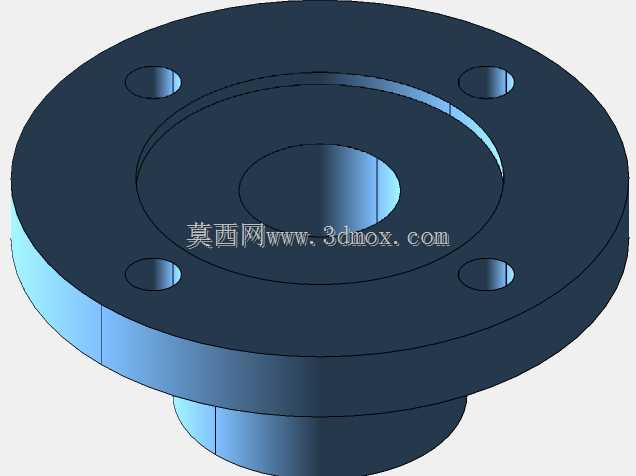

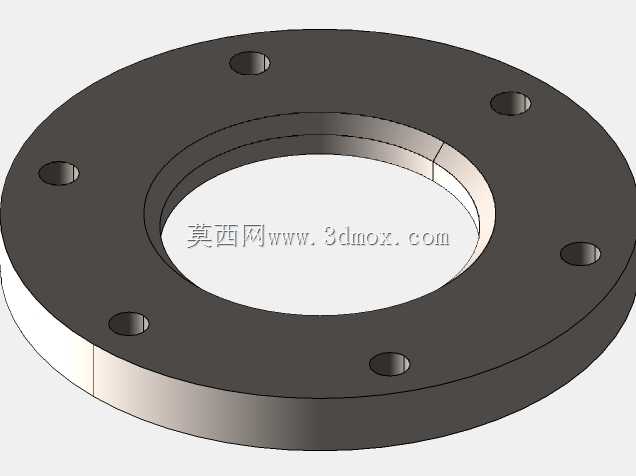

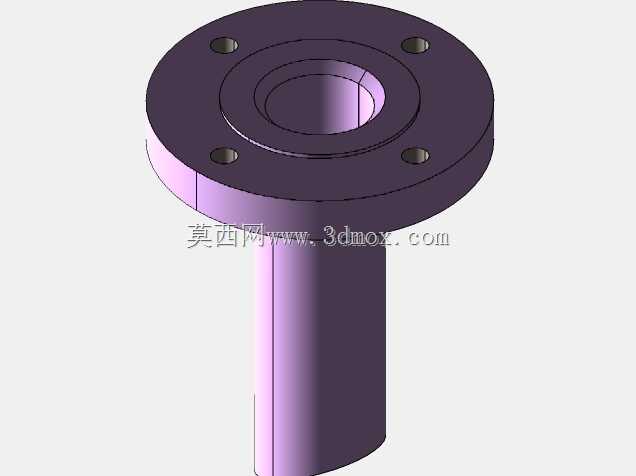

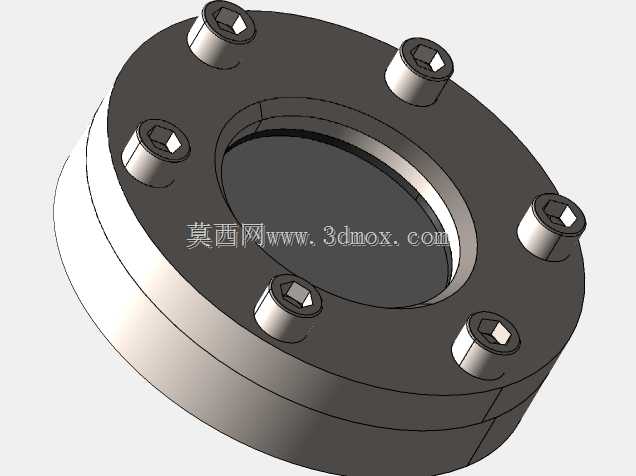

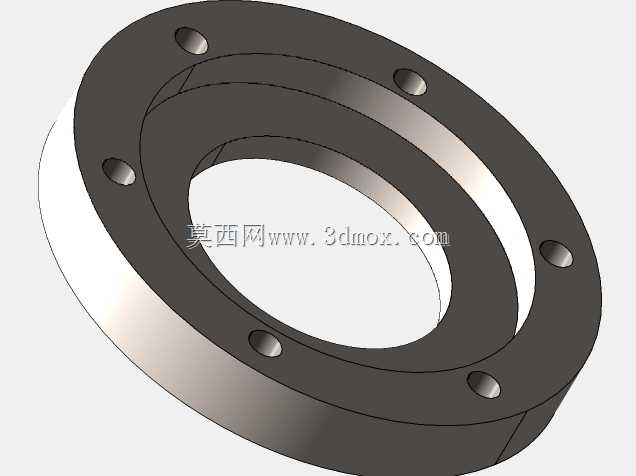

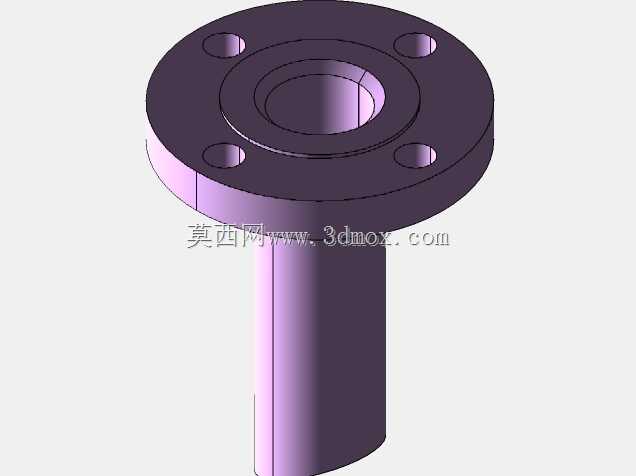

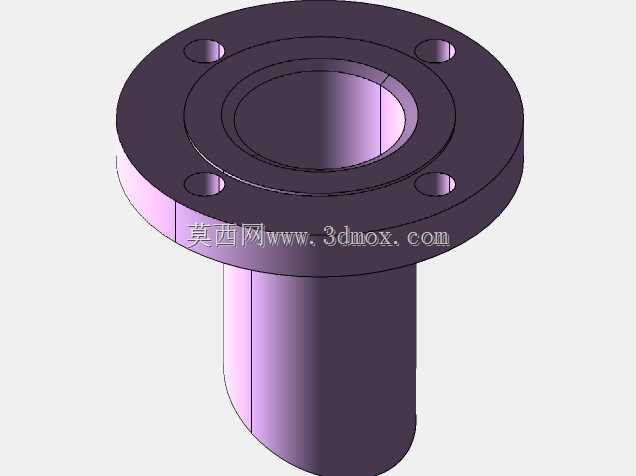

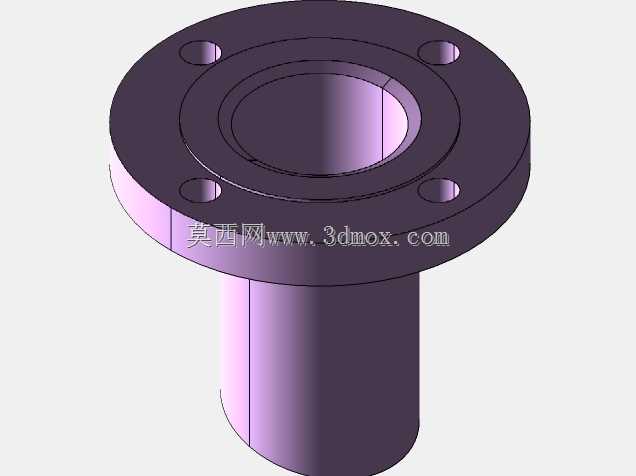

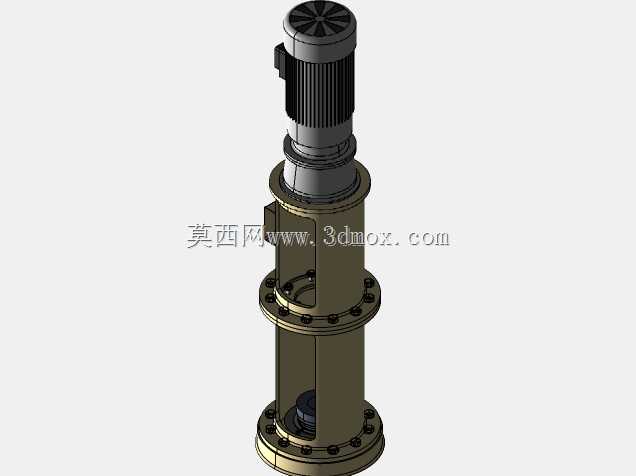

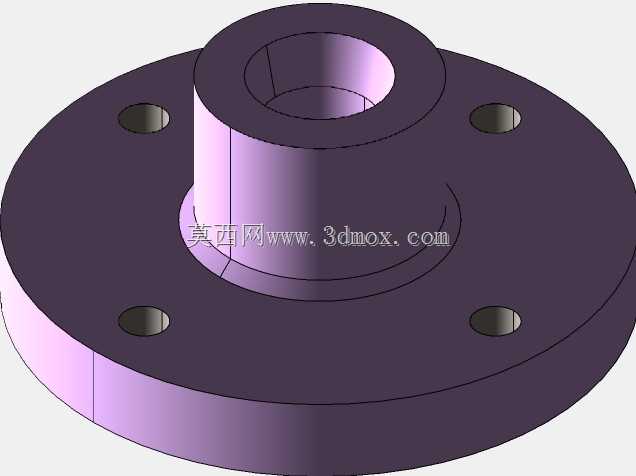

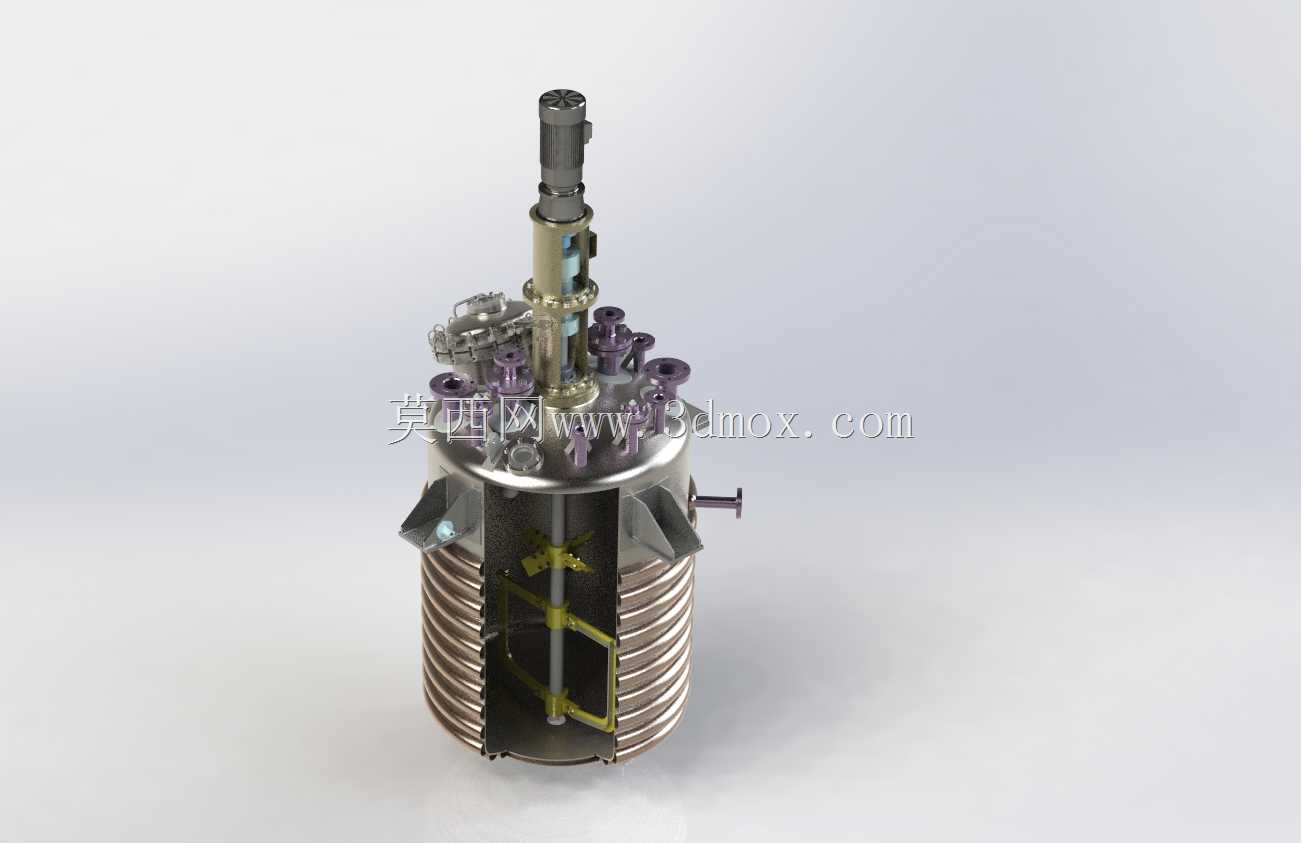

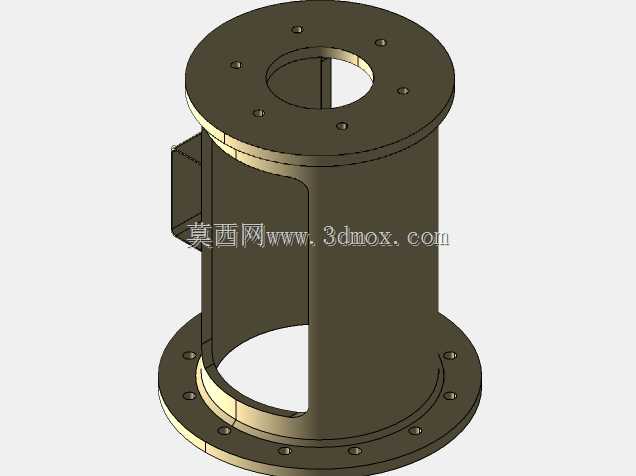

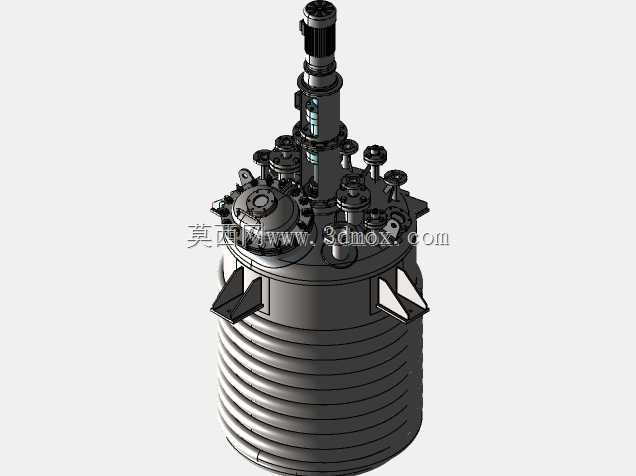

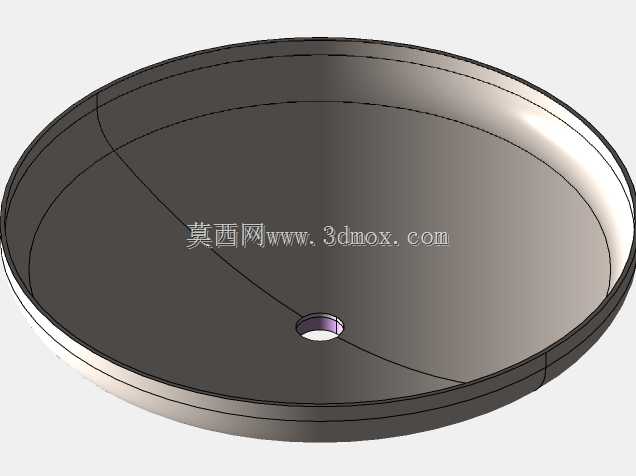

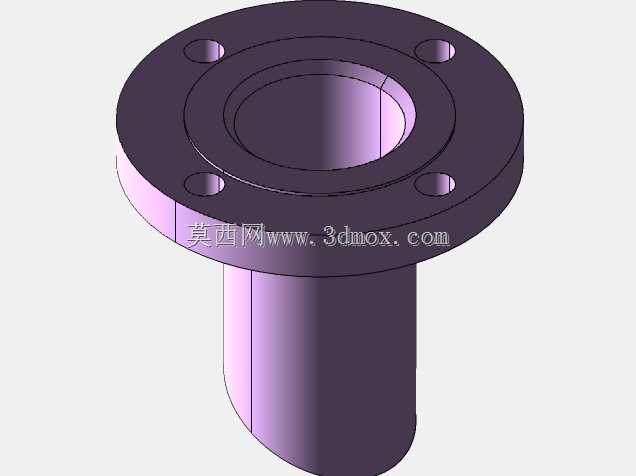

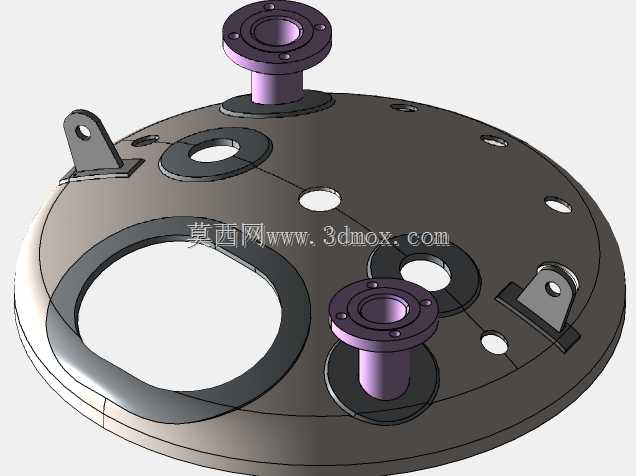

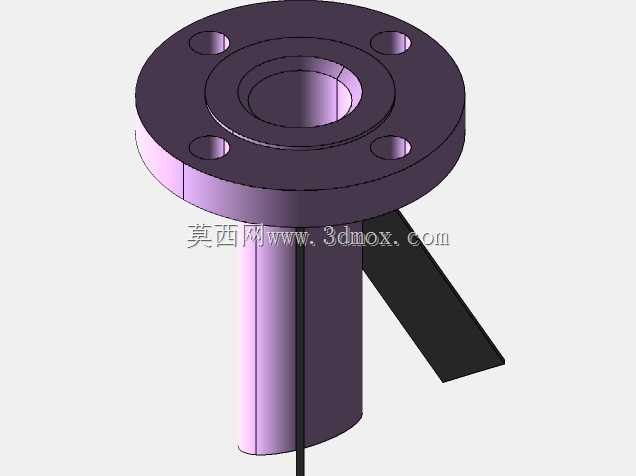

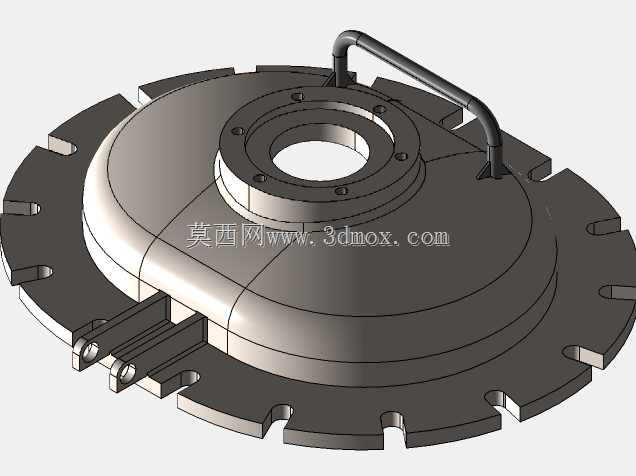

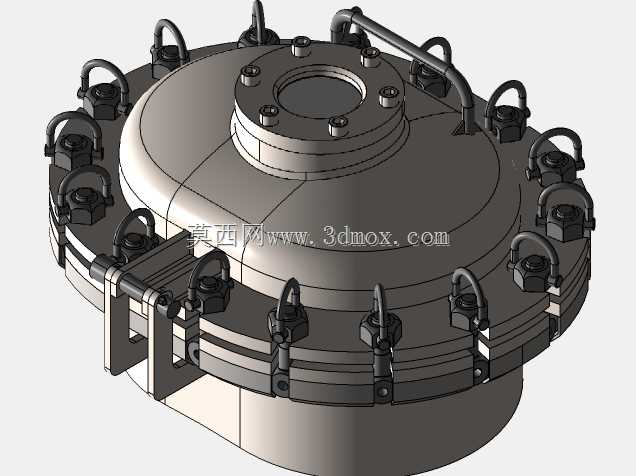

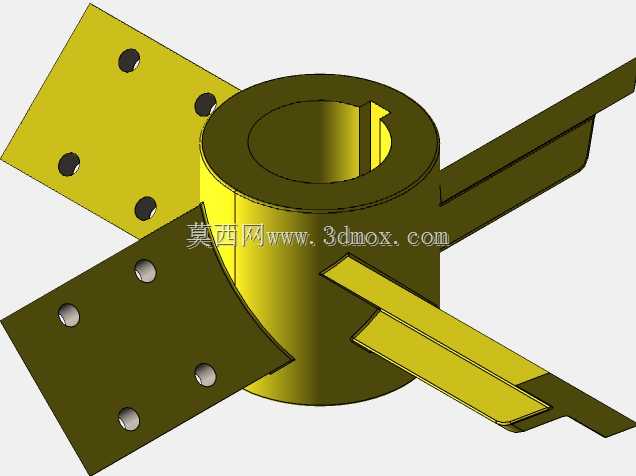

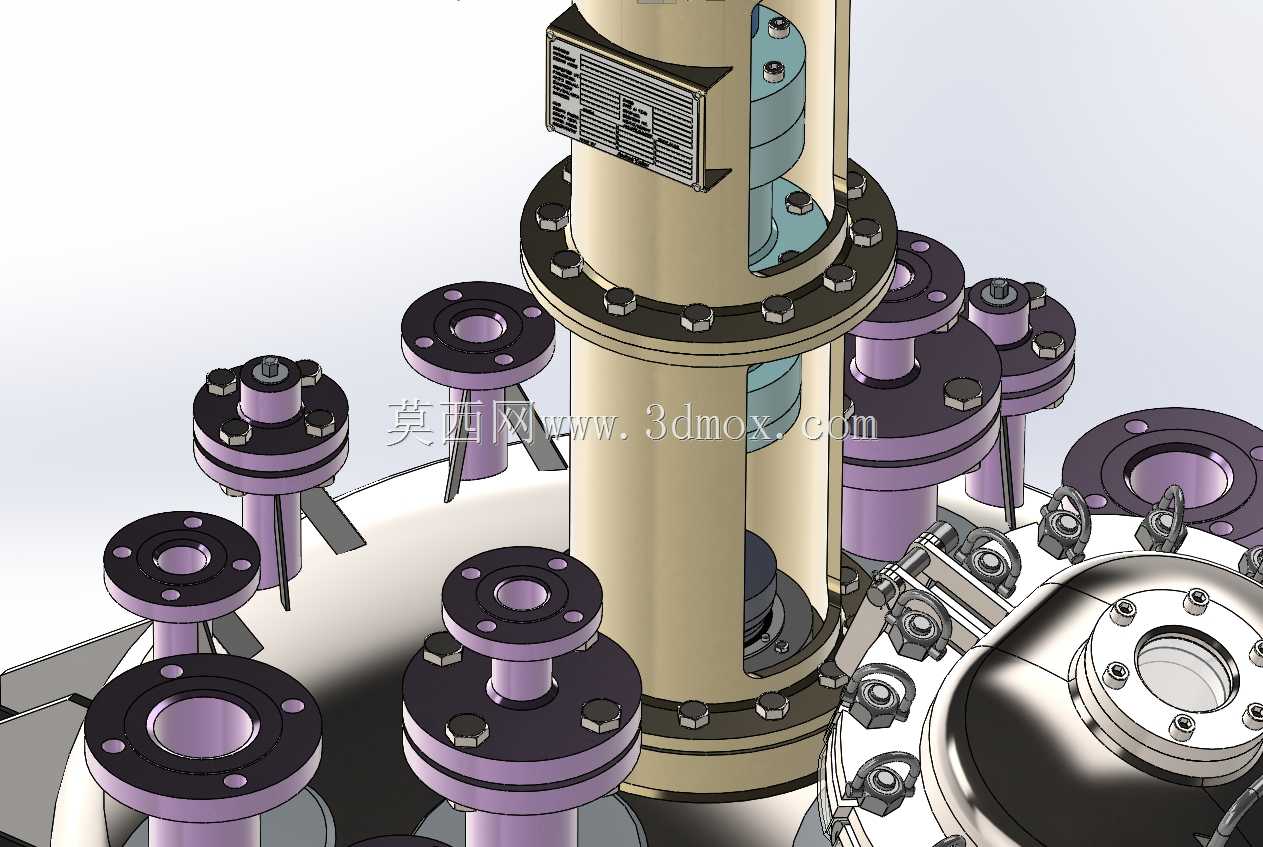

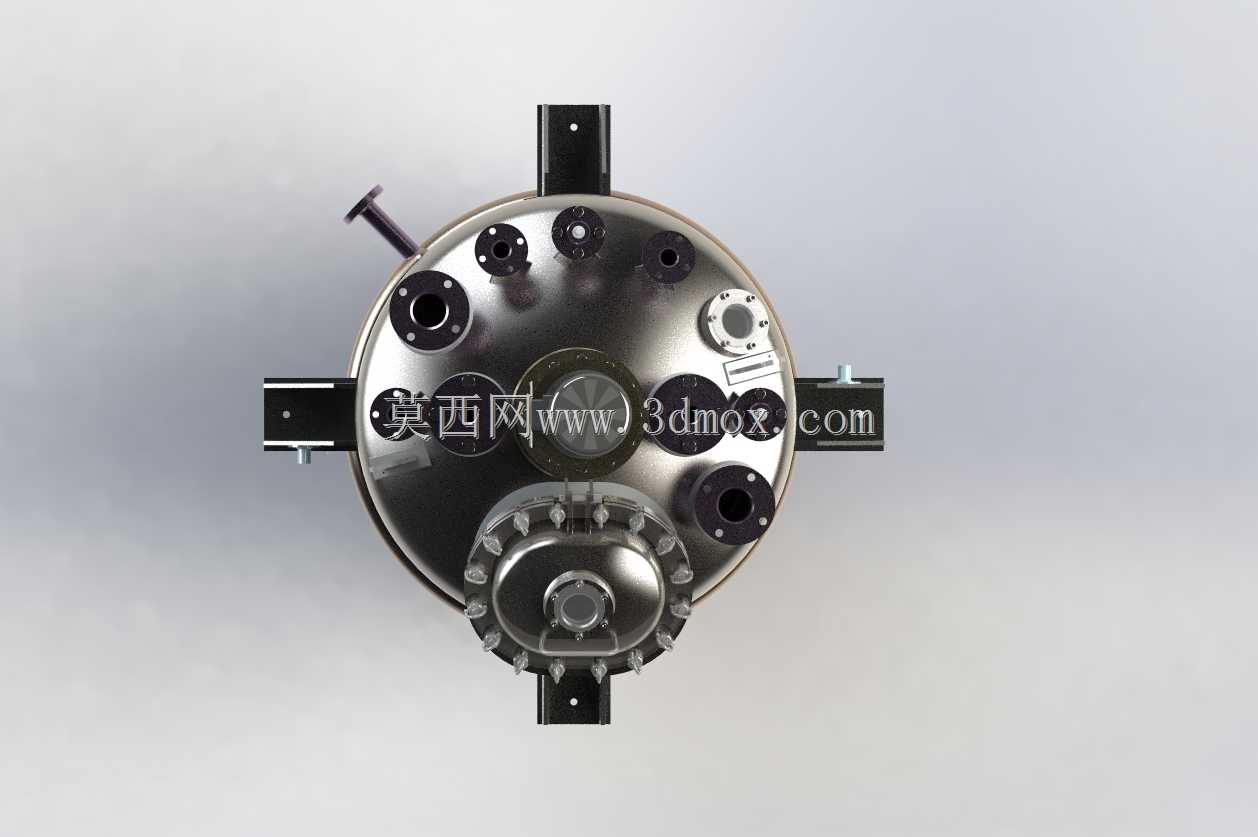

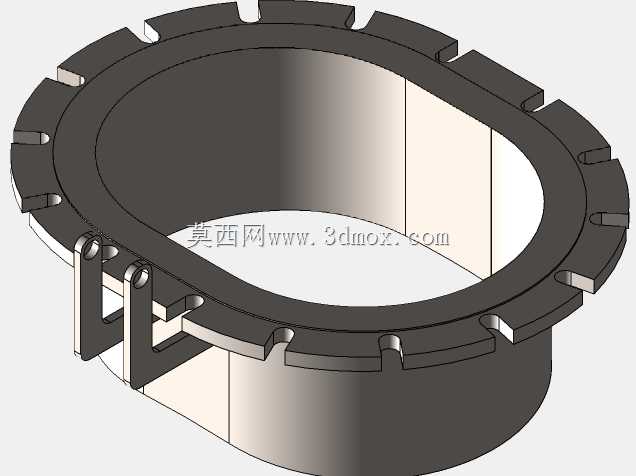

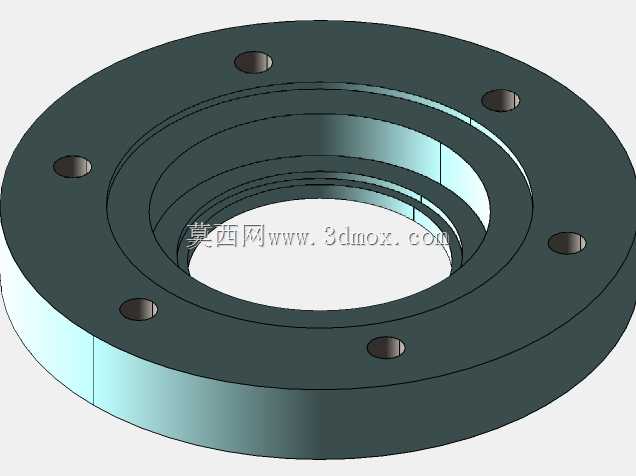

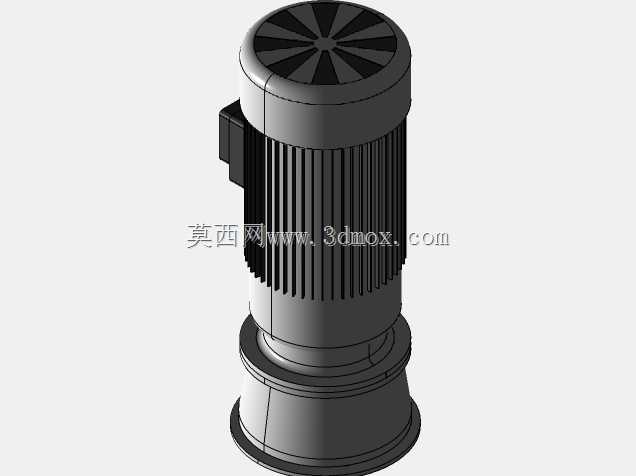

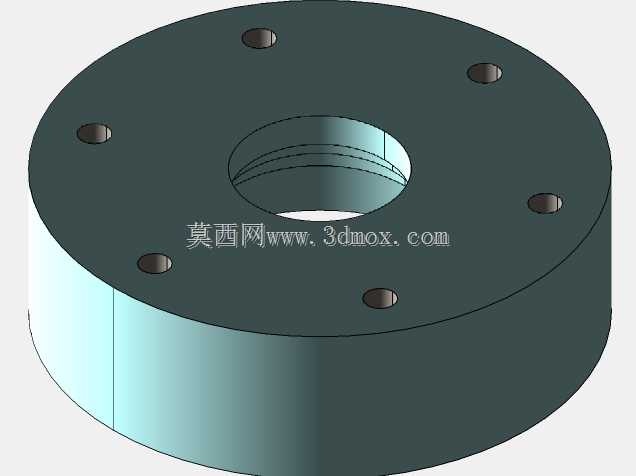

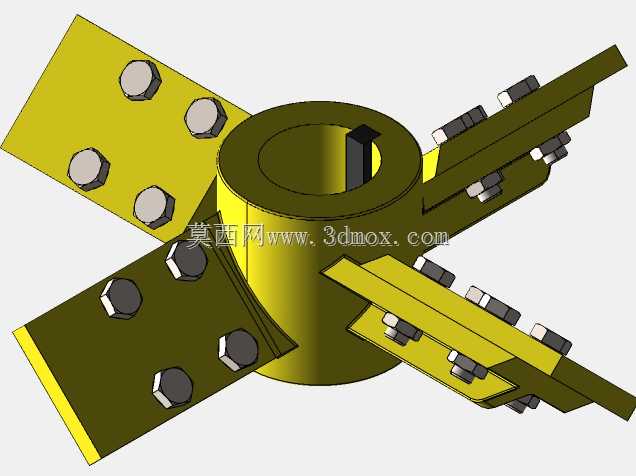

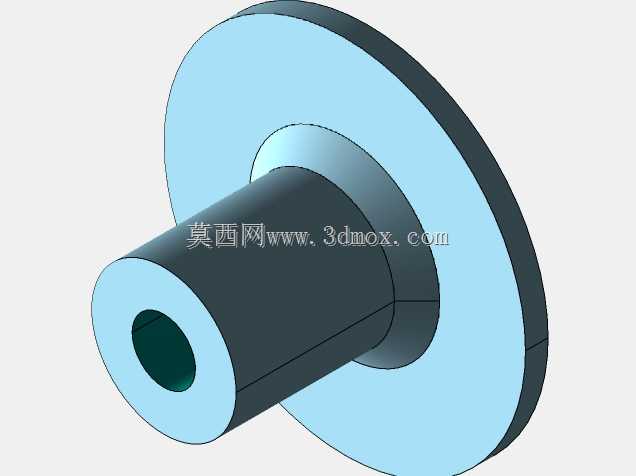

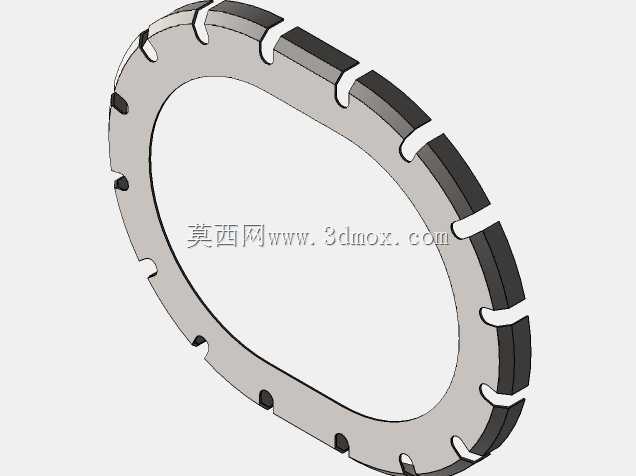

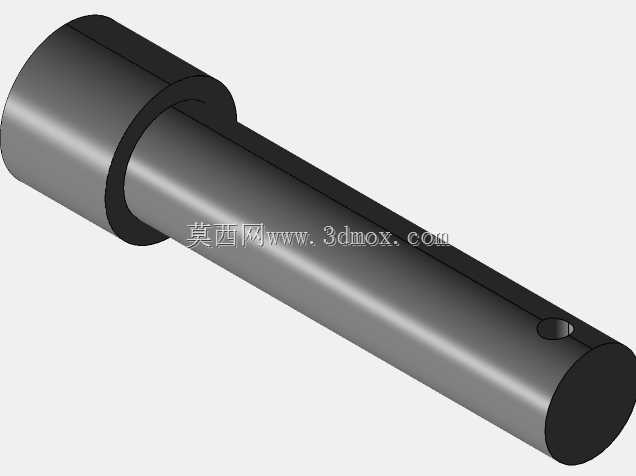

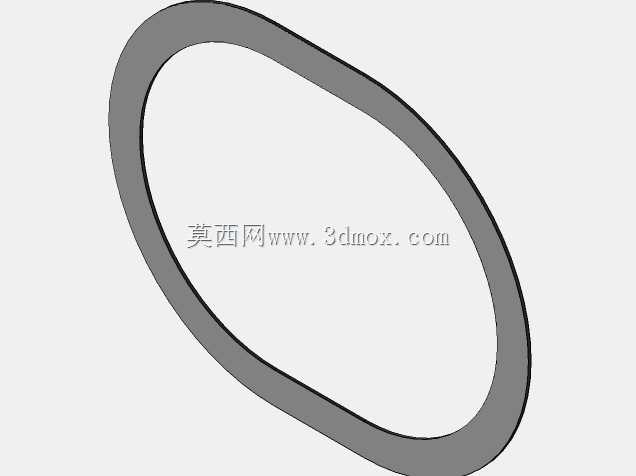

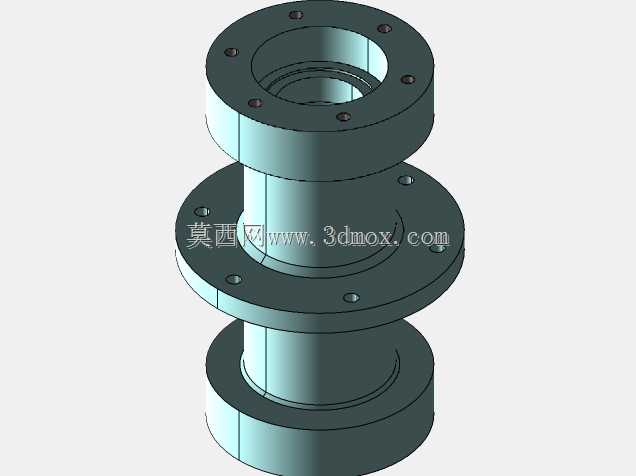

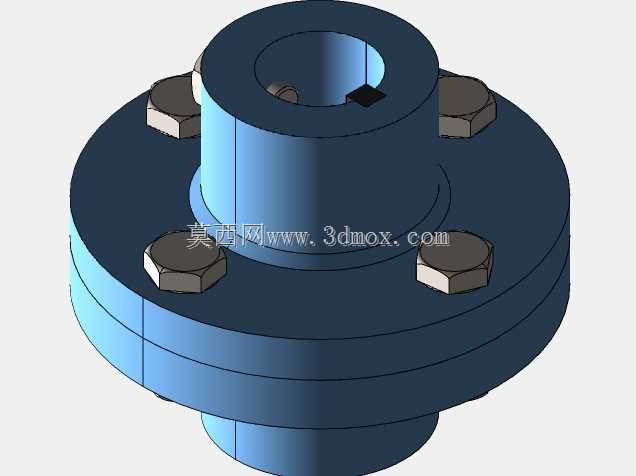

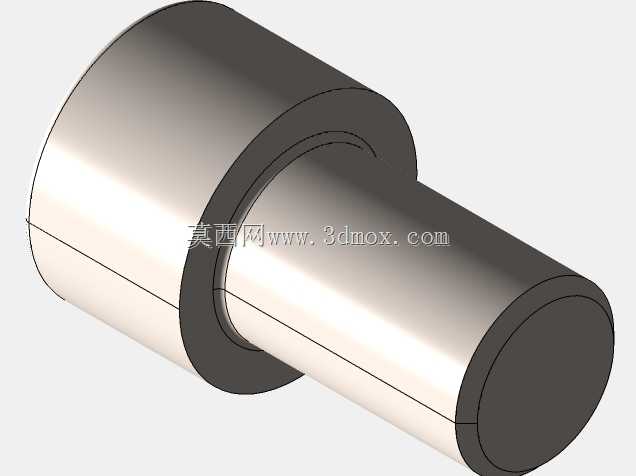

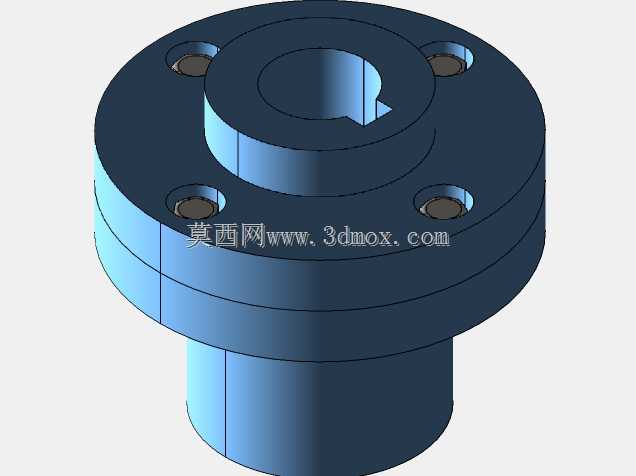

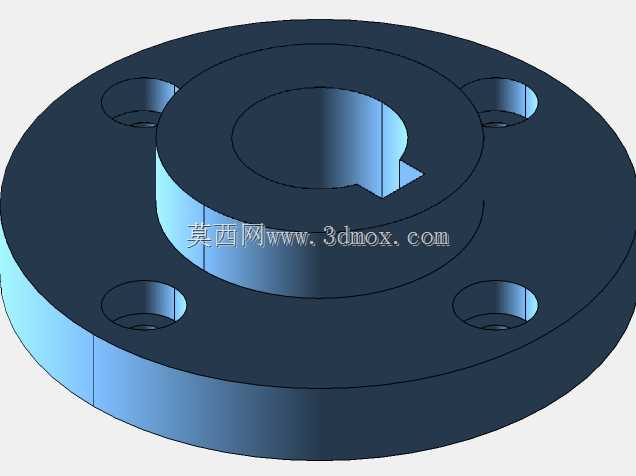

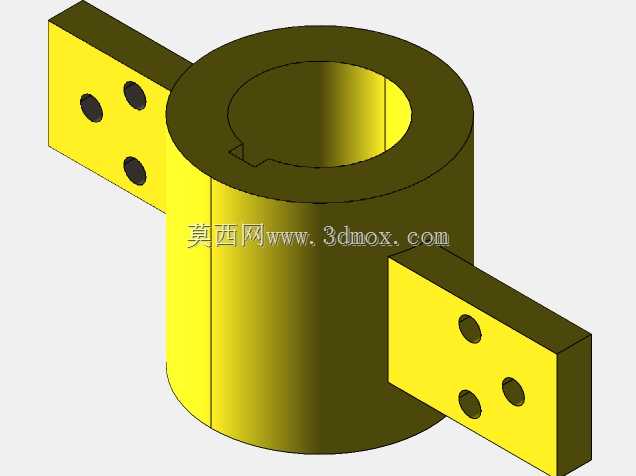

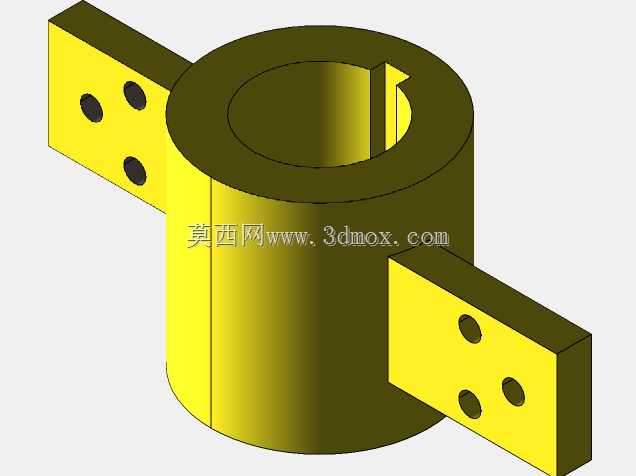

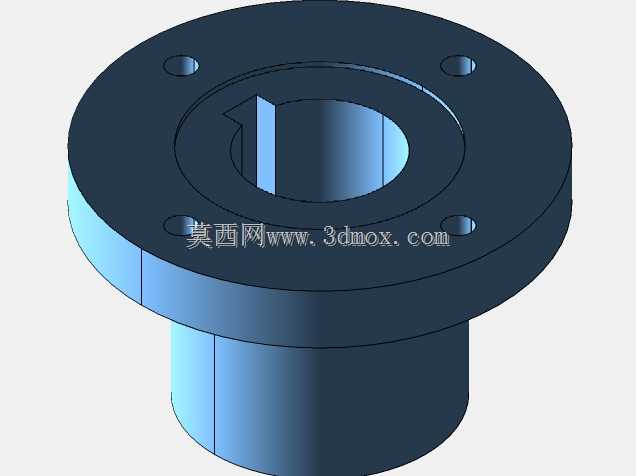

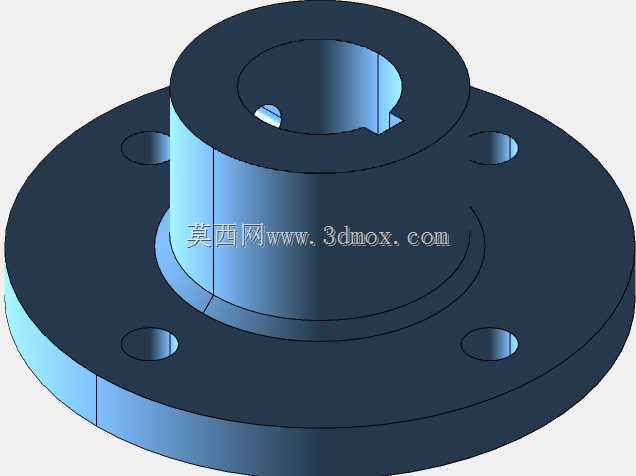

　　从结构设计思路上看，罐体主体采用立式圆筒结构，下封头为标准椭圆封头，这种结构在承压状态下应力分布更均匀，相比平封头能够承受更高的罐内工作压力，减少壁厚冗余，控制设备整体重量。顶部设置驱动装置安装座，搅拌轴从顶部伸入罐体内部，轴上根据工艺需求可以配置不同形式的搅拌桨，图中结构预留了多层搅拌桨的安装空间，能够适配不同粘度物料的搅拌混合需求，顶部同时布置了多个工艺接管口，分别用于进料、测温、测压、视镜观察、安全泄压、人孔检修等功能，接管的法兰标准统一采用化工行业常用的突面法兰，方便车间现场的管路对接，不需要额外做转接件。

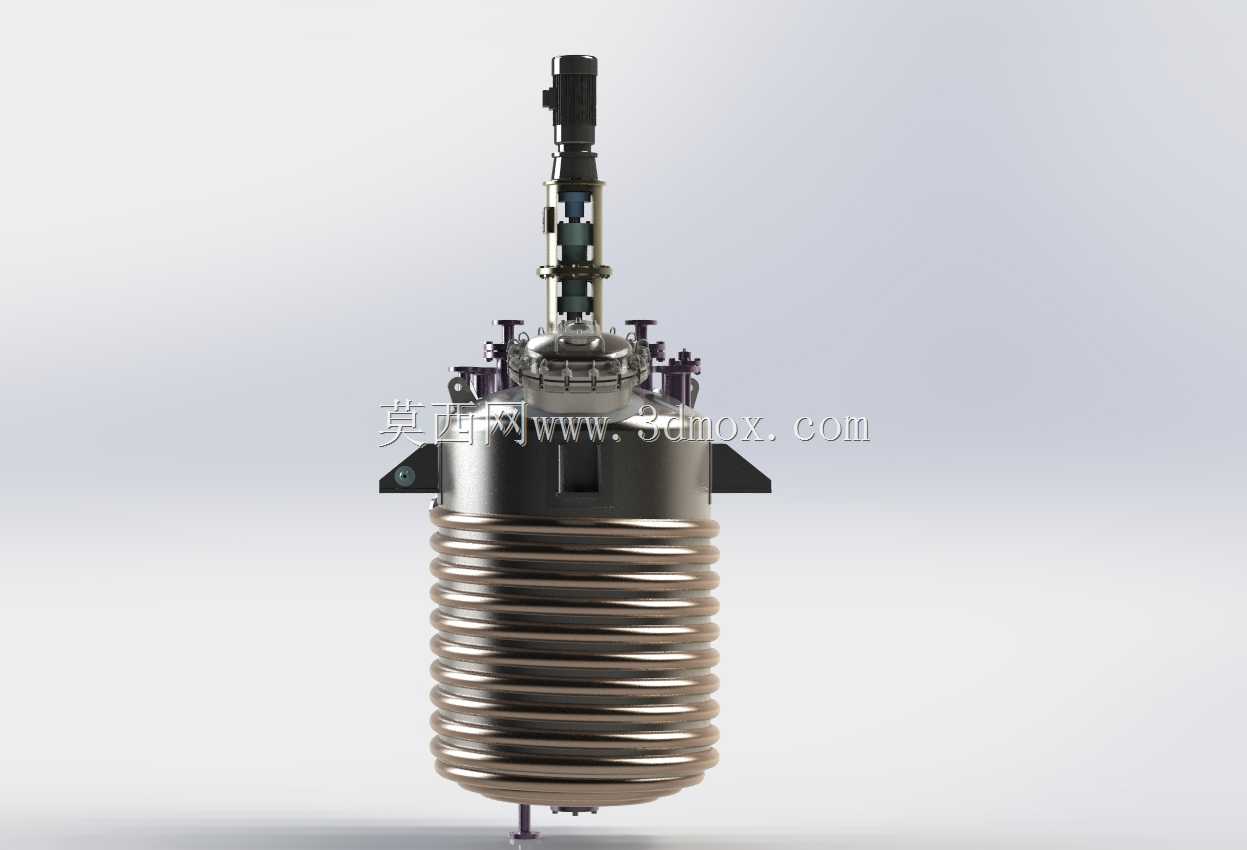

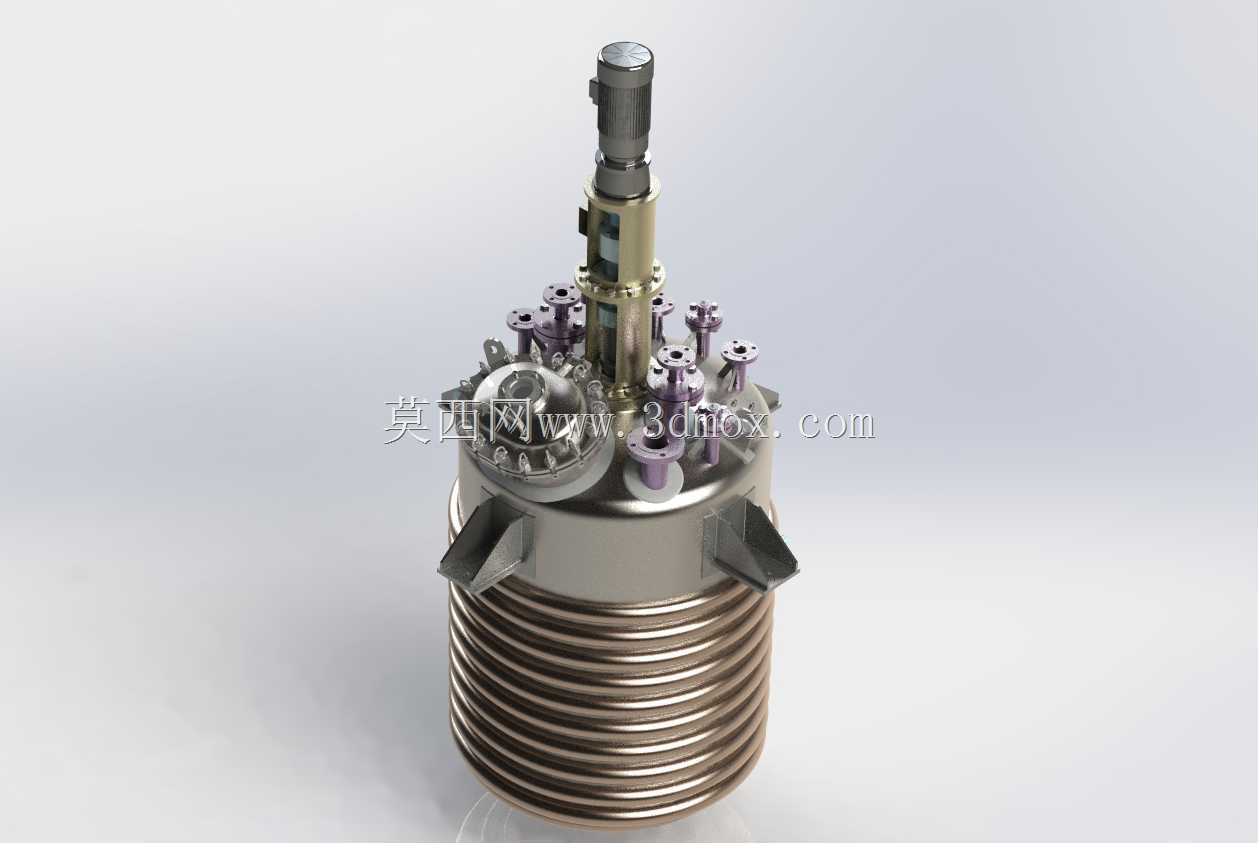

　　外盘绕的Limpet线圈也就是半管盘管，是这个设备的核心换热结构，相比整体夹套结构，半管盘管和罐壁的接触面积更大，换热介质在半管内的流速更高，不会出现夹套内介质短路、换热不均的问题，同时半管结构相当于给罐壁做了一圈加强筋，能够提升罐体的径向承压能力，在相同设计压力下可以减薄罐体壁厚，降低设备整体制造成本。盘管的进出口设置在罐体侧下方和侧上方，符合换热介质下进上出的流动原则，保证换热介质能够充满整个盘管通道，避免气阻影响换热效率，盘管外侧不需要额外做保温层的固定结构，现场施工时可以直接在盘管外敷设保温棉和外护板，安装便捷。

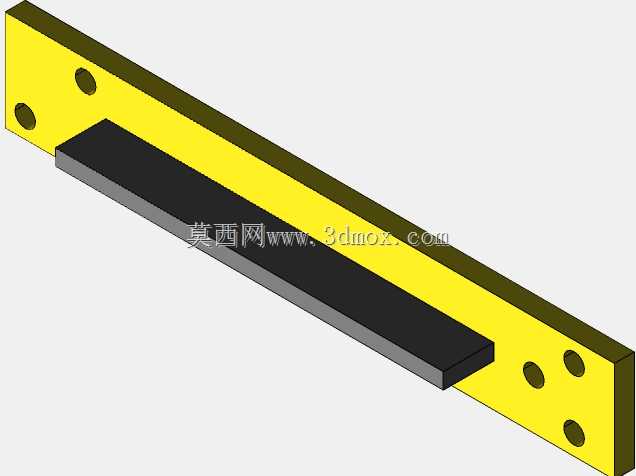

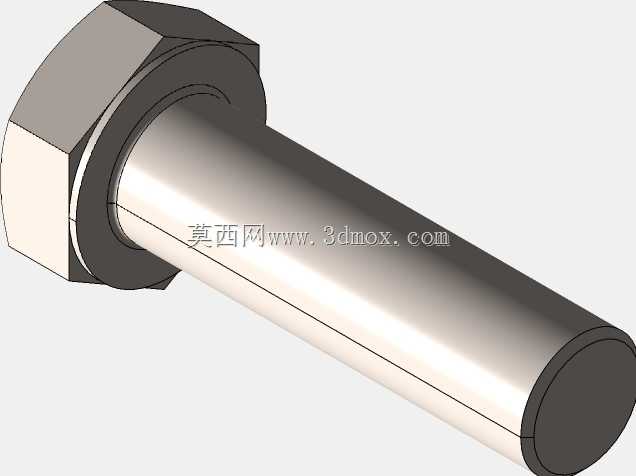

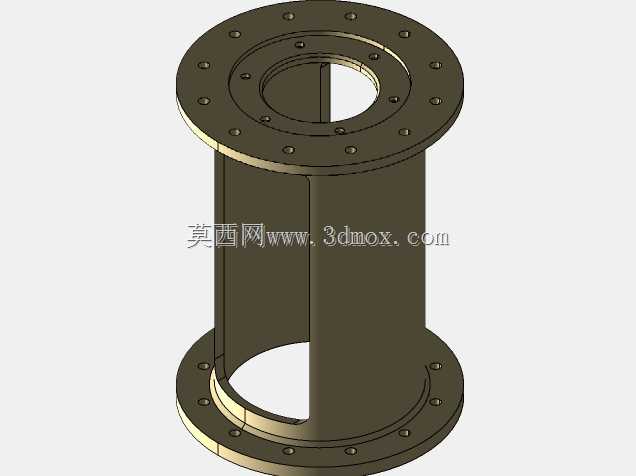

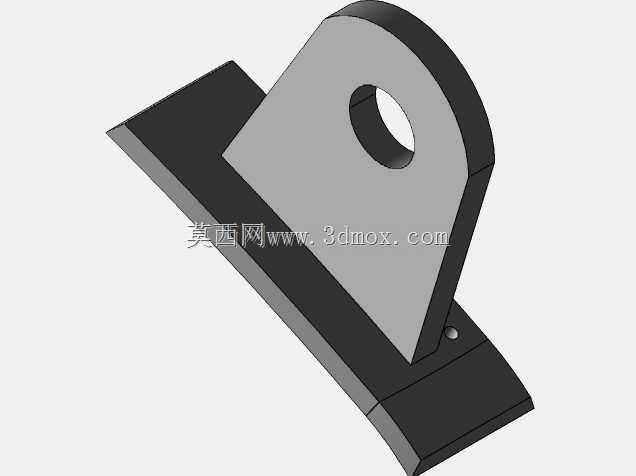

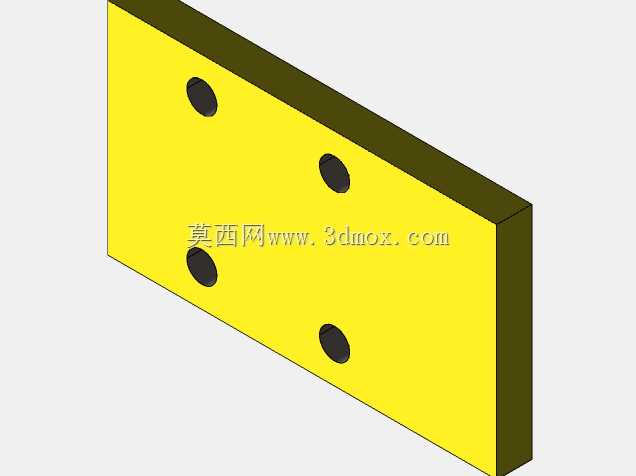

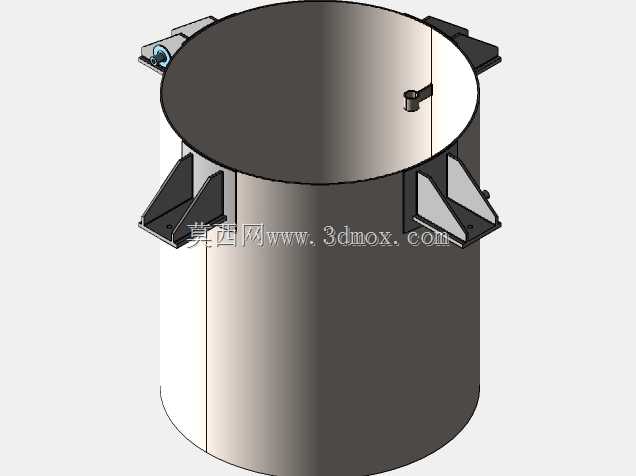

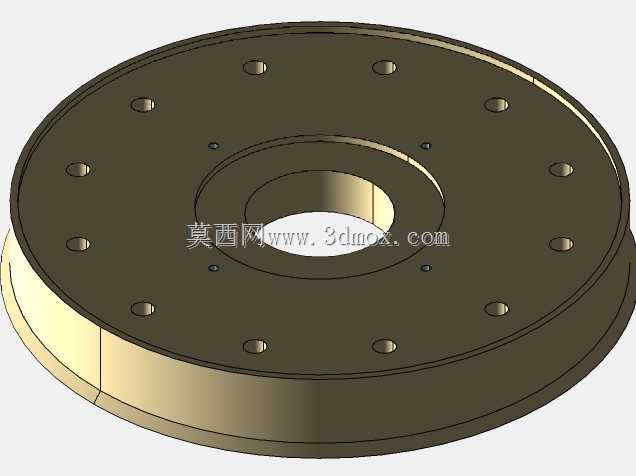

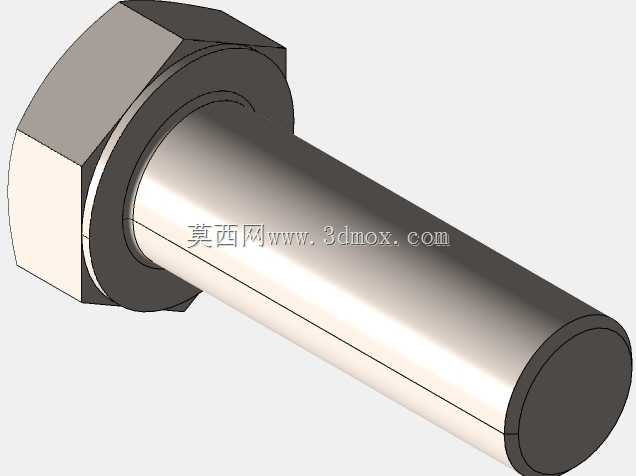

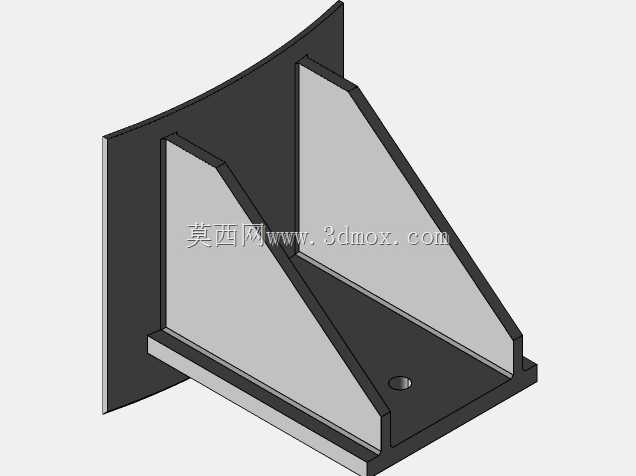

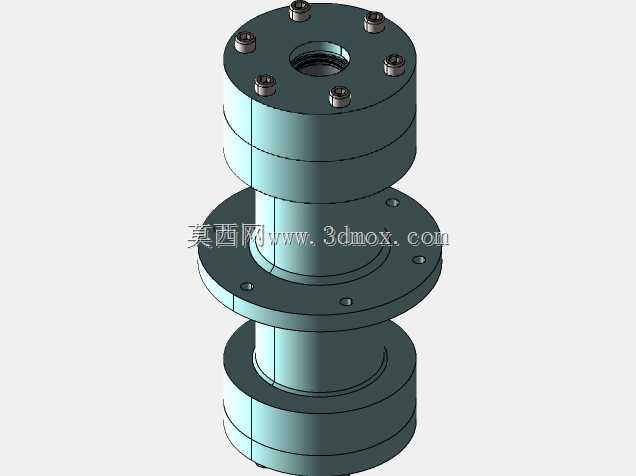

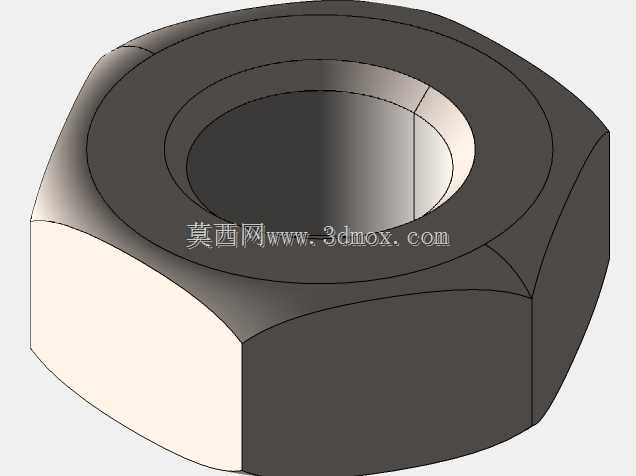

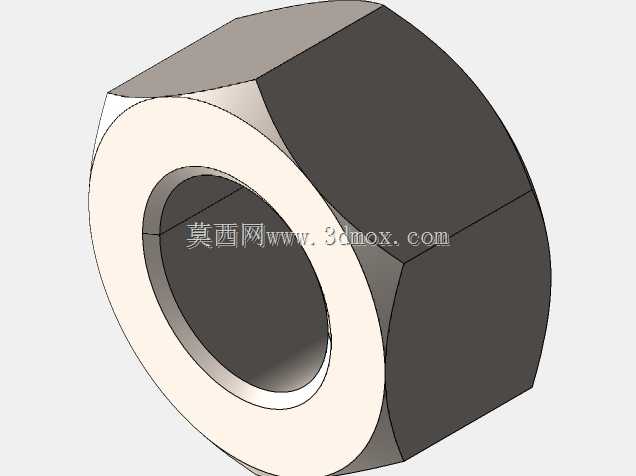

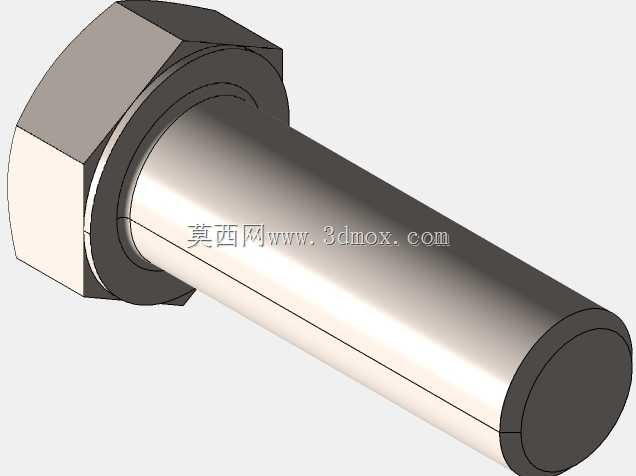

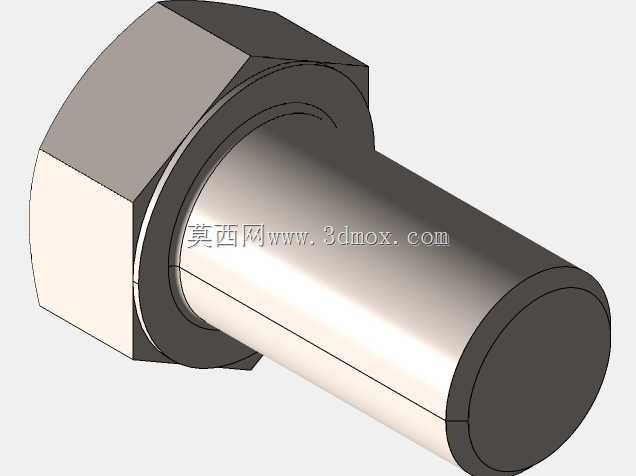

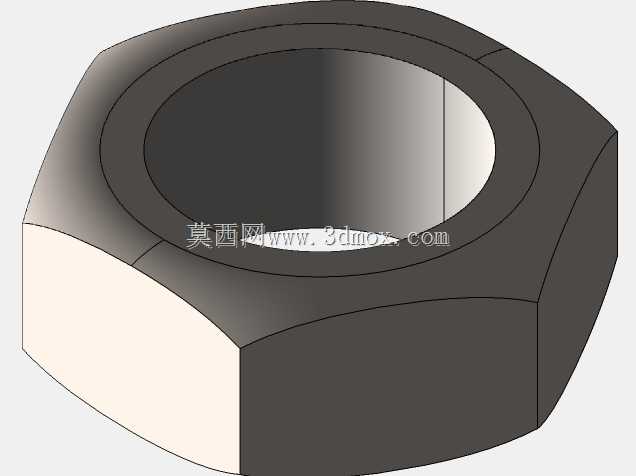

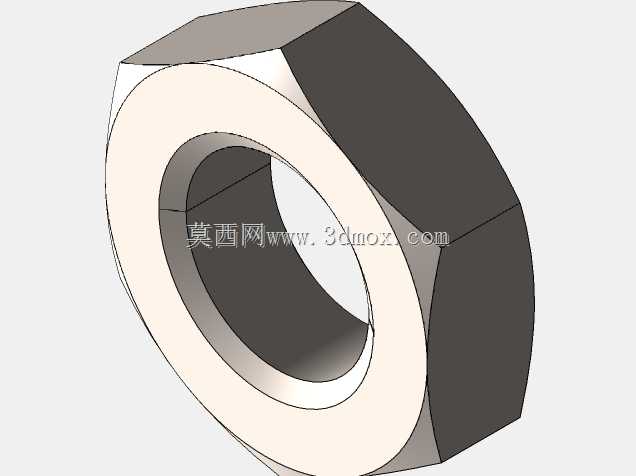

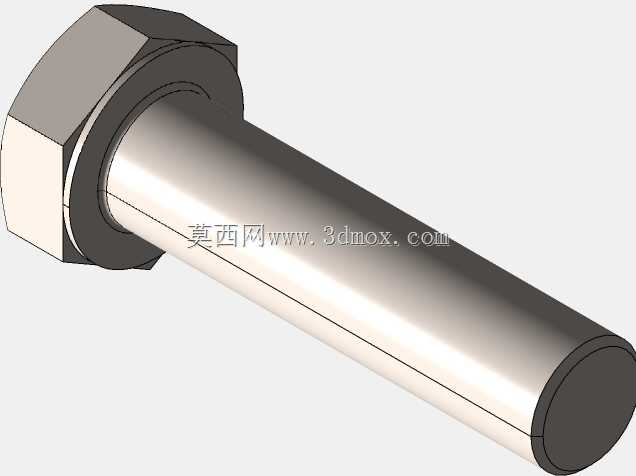

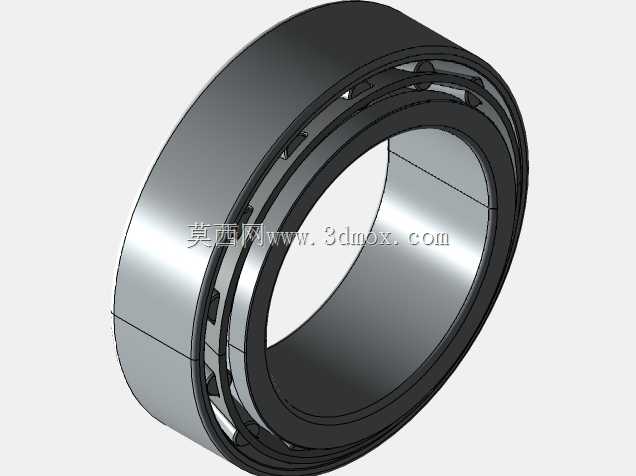

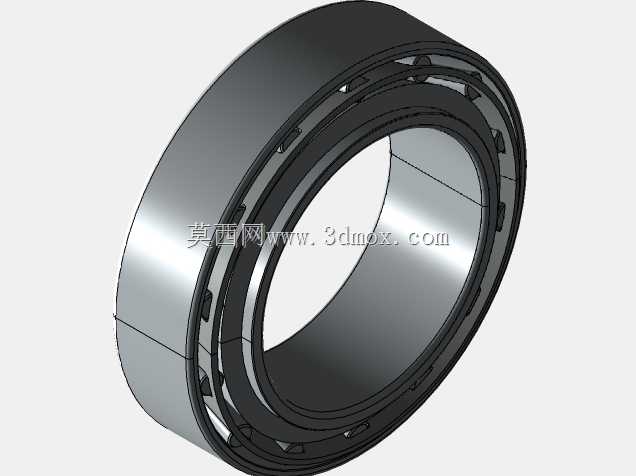

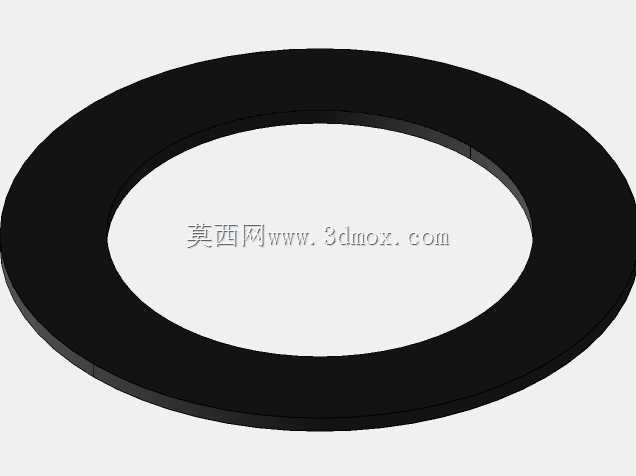

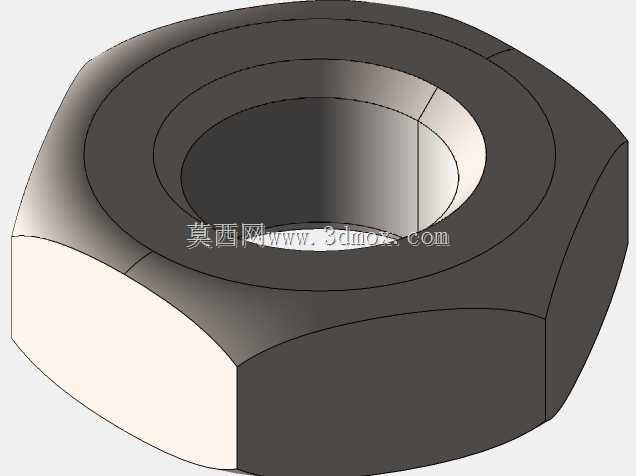

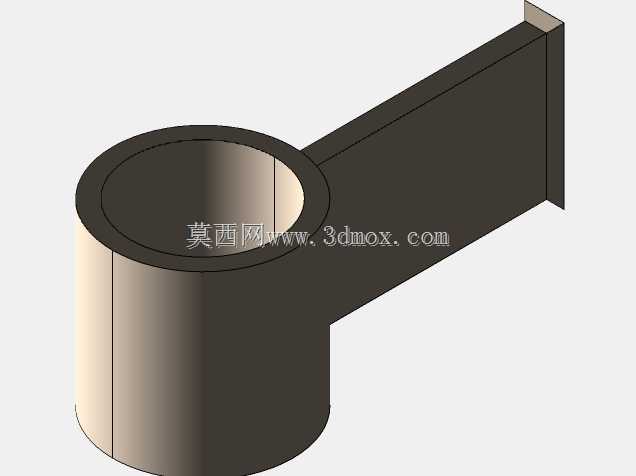

　　从安装边界来看，罐体侧部设置了两个对称的支耳，用来将罐体支撑在车间的钢平台或者操作框架上，支耳的位置经过重心核算，保证满料状态下罐体的稳定性，支耳上的螺栓孔预留了足够的安装调整间隙，方便现场安装时调整罐体的水平度。顶部驱动装置的安装座做了加强结构，能够承受搅拌运转时的动载荷，避免搅拌轴出现偏摆，延长机械密封的使用寿命。罐体底部的出料口设置在下封头的最低点，保证罐内物料能够完全排空，没有残液滞留，符合批次生产的清场要求，避免不同批次物料交叉污染。

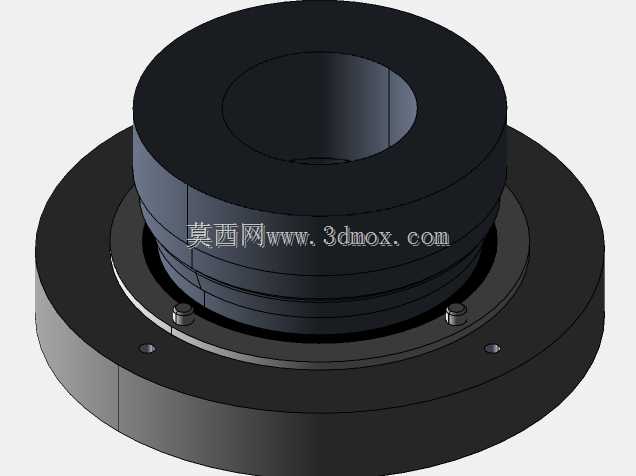

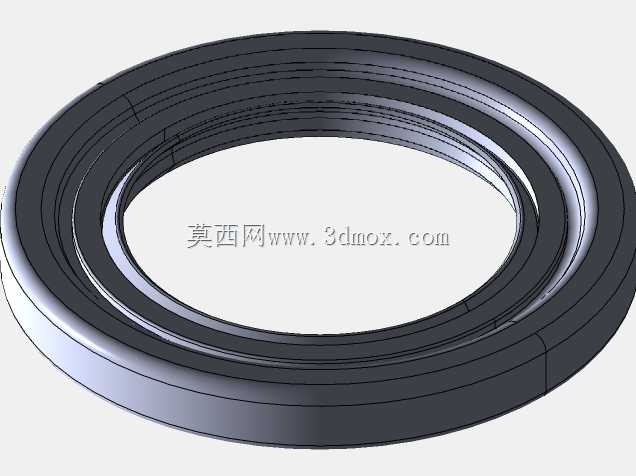

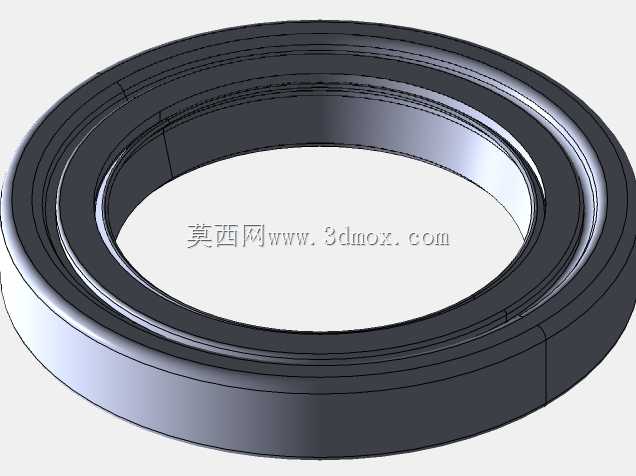

　　在实际选型和建模参考时，需要注意这类设备的安装空间预留：顶部驱动装置需要预留检修拆卸的高度空间，侧部的工艺接管需要预留阀门操作和管路连接的操作空间，底部出料口需要预留出料阀门和管路的安装空间，支耳支撑的平台需要做对应的载荷核算，满足满料状态下的承重要求。搅拌轴的密封结构采用集装式机械密封，能够满足带压工况下的密封要求，避免罐内物料泄漏或者外界杂质进入罐内影响产品质量。罐体上的所有焊缝都需要做抛光处理，接触物料侧的焊缝需要打磨至和母材齐平，避免物料挂壁，方便清洗，满足卫生级生产的要求。

　　这类外盘管反应结构相比传统夹套结构，在升温降温速率上有明显优势，能够更快地将罐内物料调整到工艺要求的温度，减少工艺等待时间，提升生产效率，同时半管结构的换热介质用量更少，能够降低公用工程的消耗，在能耗控制上更有优势。对于三维建模从业者来说，建模时需要重点注意盘管和罐壁的贴合关系，保证盘管的螺旋升角一致，支耳的位置和罐体的重心匹配，顶部接管的方位符合工艺操作的习惯，避免出现接管和操作平台干涉、阀门操作空间不足的问题，同时要注意各个法兰的标准统一，方便后续生成工程图时直接调用标准件库，减少重复建模的工作量。
