起重机吊钩梯形截面承载结构设计

　　吊钩是起重机械中直接连接被吊物与起升机构的关键承载件，常见于车间桥式起重机、港口门座吊、履带吊、汽车吊以及施工现场临时吊装作业。它的上端通过吊环或滑轮组与钢丝绳、卸扣、横梁配合，下端钩口承托吊索、链条或吊耳，在重物起升、回转、变幅和落放过程中长期承受拉伸、弯曲与局部接触载荷。

　　该结构围绕吊钩本体的截面形状展开，重点对比圆形、方形、三角形与梯形等几何截面对应力分布的影响。实际设计中，吊钩并非简单弯成钩形的杆件：钩身内侧曲率半径较小，重物载荷作用线偏离截面形心，使内侧区域同时承受较大拉应力和弯曲应力；外侧则以压应力为主。若截面形状选择不当，内侧圆角、钩颈过渡区和钩尖承载区容易出现应力集中，长期循环加载后还可能萌生疲劳裂纹。

　　梯形截面的思路在于把材料更多布置到受力贡献更高的区域。相较等面积圆形截面，梯形截面可通过调整内侧腹板高度、外侧厚度和钩身宽度，使中性层位置与曲率分布相匹配，降低内侧峰值拉应力；相较方形截面，它减少了低应力区的冗余材料，有利于控制吊钩自重；相较三角形截面，梯形在钩口接触和制造过渡上更稳定，不易因尖角造成局部应力突变。建模时需要保证钩环、钩颈、钩弯和钩尖连续过渡，截面沿弯曲中心线逐步变化，不能在高应力区出现突兀台阶。

　　从安装边界看，上部环形区域需要预留与吊耳、卸扣或吊钩横梁相配合的空间，环孔直径、环体厚度和端面宽度决定连接件能否自由转动；下部钩口需要考虑吊索直径、链条宽度和吊具进出方向，钩尖开口量过小会妨碍挂取，过大则降低钩身闭合刚度。钩背曲率应与额定载荷、安全系数和材料屈服强度相匹配，钩口内侧还应结合实际使用需求考虑防脱挡板的安装位置。

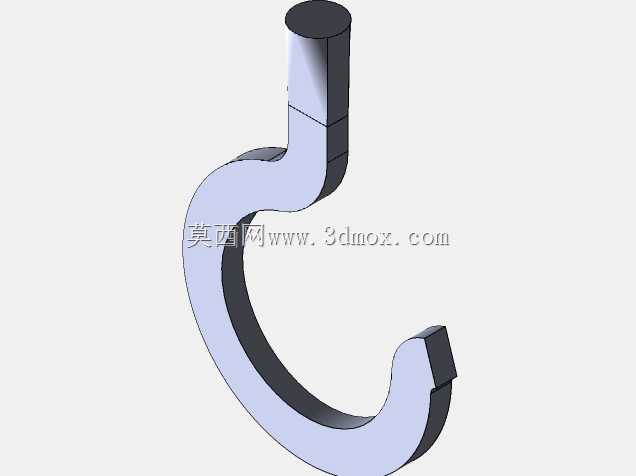

　　三维建模过程中，先按载荷作用线确定钩体中心曲线，再建立不同截面并沿路径放样，能够直观检查截面扭转、厚薄变化和干涉情况。工程校核时，除关注静强度外，还应结合弯曲梁理论、有限元应力云图和接触压力分布，判断内侧拉应力、外侧压应力及钩环挤压应力是否均衡。对于起重作业场景，吊钩的外形不仅要满足承载，还要兼顾挂摘吊物效率、磨损后检查便利性以及与防脱装置、滑轮组、吊梁的装配关系。
