中压柜用三极联动隔离开关结构

　　这套三极联动隔离开关结构主要面向5kV级中压开关装置，常见于箱式变电站、固定式金属封闭开关柜、工业配电进线柜以及电机回路隔离段。设备承担的是明显断开点建立任务，并不用于切断额定负荷电流，通常在断路器分断后操作，使检修区段与带电母线之间形成可视、可靠的机械隔离间隙，为柜内维护、母线检修和下游设备更换提供安全边界。

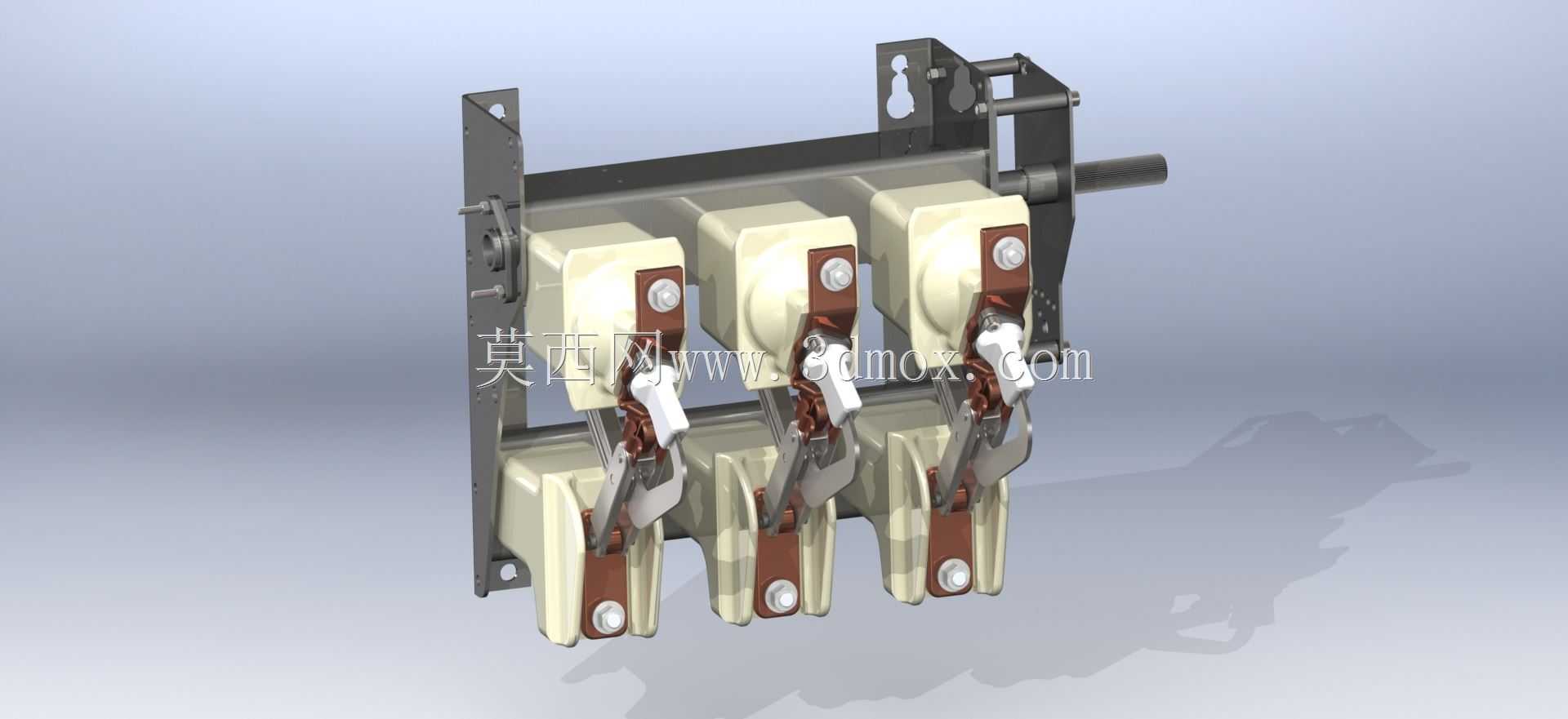

　　整体采用三相并列布置，每相包含独立绝缘基座、静触头支座、动触头刀臂、转轴铰接点和压力保持件。三相刀臂通过底部横向联动轴同步动作，操动端位于侧板外侧，可接入柜内手动操作机构或联锁拐臂。侧板上预留的安装孔、轴孔和定位面决定了它在开关柜小室内的装配关系：横向联动轴贯穿三相支座，既传递转角，又限制各相分合闸不同期偏差；端部输出轴与柜体机构连接时，需要校核操作行程、刀臂开启角度以及带电体到接地金属板的空气间隙。

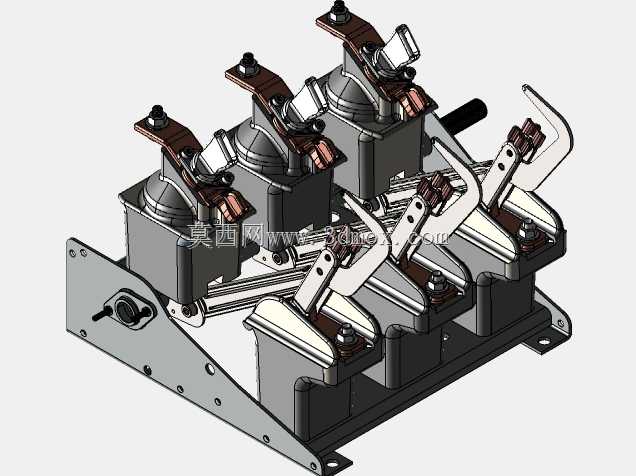

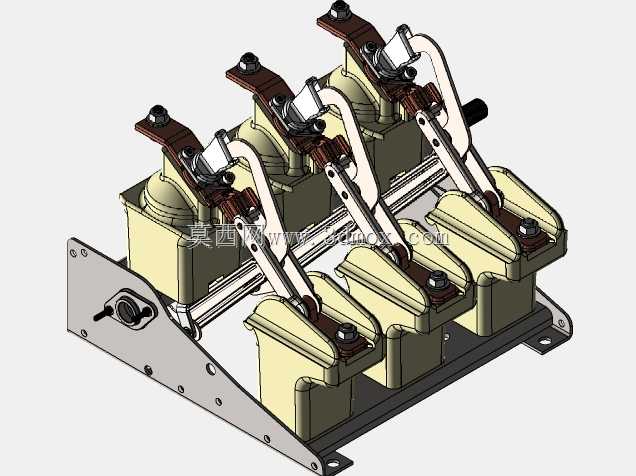

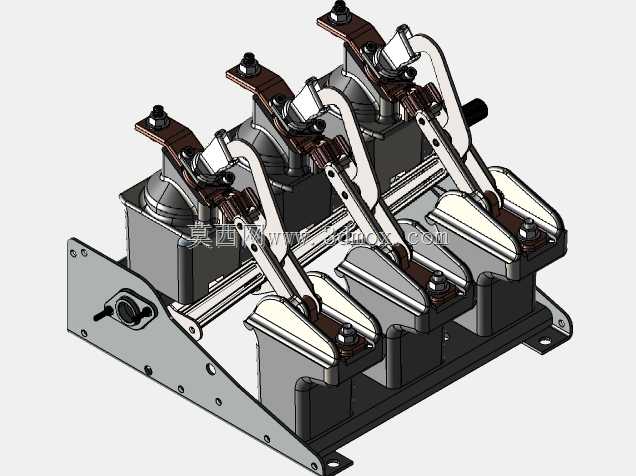

　　绝缘基座按相分隔，触头区域设置围壁和导向斜面，能够在合闸过程中引导动刀准确进入静触头钳口。动触头采用双臂夹持式结构，铰接端与传动连杆相连，工作端通过紧固件保持接触压力；分闸后刀臂抬起，形成清晰断口。设计时不能只关注外观装配，还要顺着电流路径检查接触面贴合长度、触头对中情况、紧固件防松方式以及刀臂在极限转角下是否与相邻相壳体干涉。

　　底座钣金件承担整体承载和柜体定位功能，折弯边、加强翻边和长圆孔布置体现了开关柜内安装的实际需求。长圆孔可吸收柜体焊接公差，侧板轴承位用于支撑联动轴，端部限位结构则避免过行程。建模过程中应把动触头、连杆、转轴和绝缘件作为运动机构处理，分别验证合闸到位、分闸保持和中间过渡三种姿态，尤其关注连杆死点位置、刀臂开启后安全距离、操作力传递方向以及三相同步性。

　　在选型和结构复核时，需结合柜内母排走向确定进出线端子高度，依据相间距校核电场裕度，并围绕200A至600A回路的发热与接触可靠性检查触头截面积和紧固点。该结构把绝缘支撑、导电通路、机械联锁和柜体安装边界整合在同一组件中，适合作为中压配电设备隔离单元的设计参考，也可用于开关柜布局干涉检查、机构动作演示和维护培训。
