建筑室内用左右开式实木框内门结构

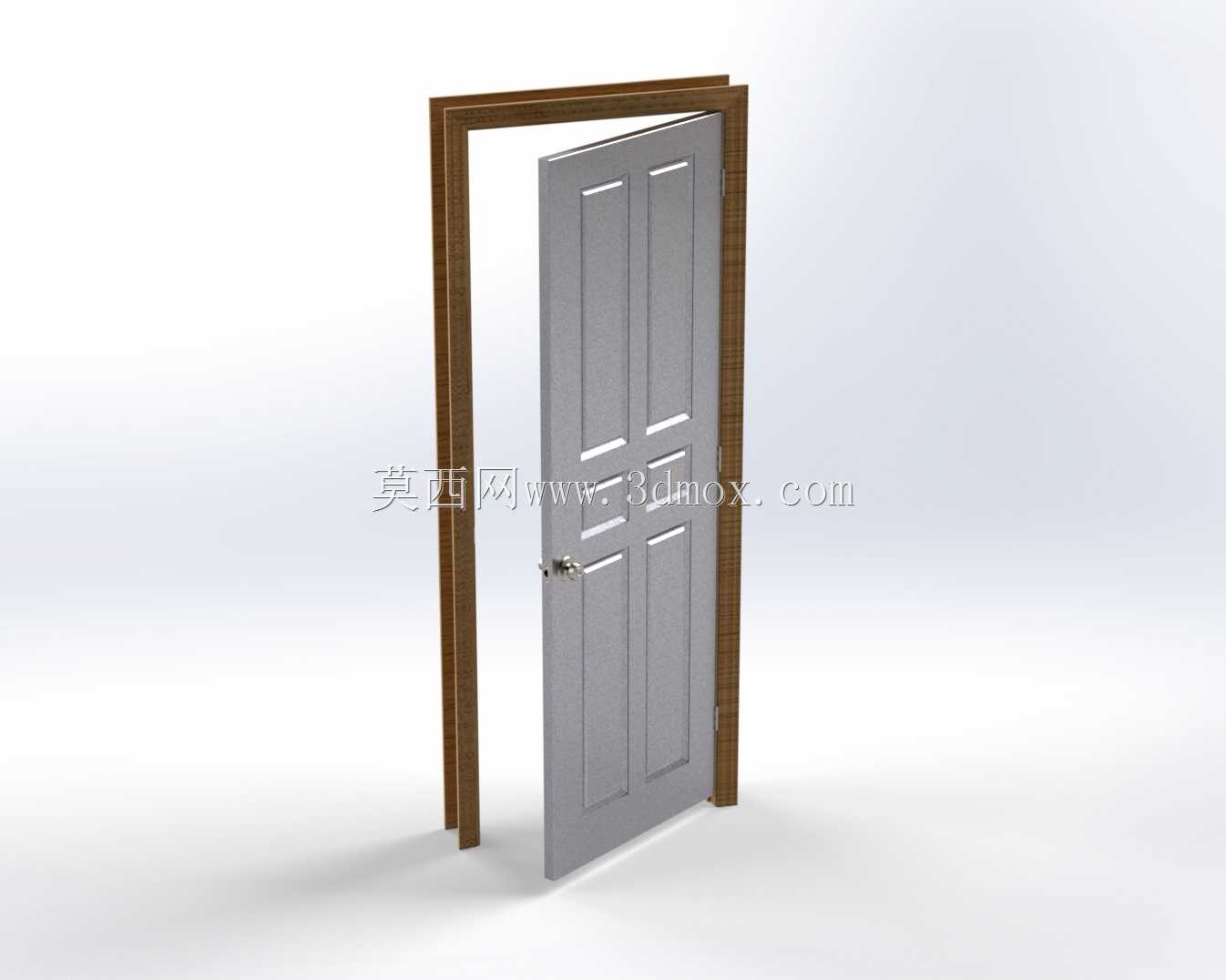

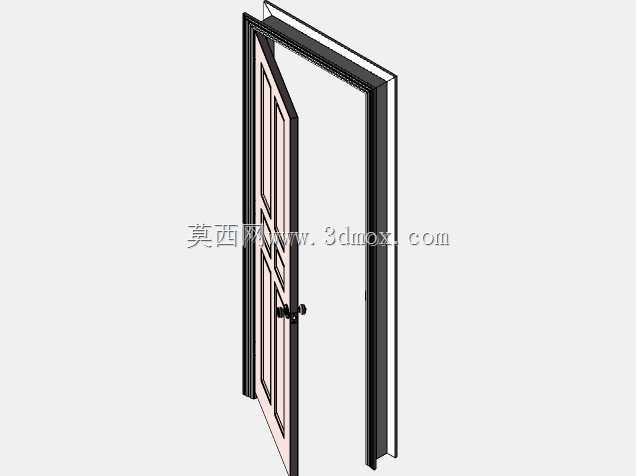

　　日常做建筑配套结构建模时，不少同行会忽略室内门这类看似常规的构件，总觉得找个通用块凑数就行，但真到项目落地对接时，往往因为开合方向、安装间隙、框扇配合的细节没做准，导致现场安装出现框扇剐蹭、开合卡滞、门缝不均的问题，反而要反复调整模型出变更，耽误整体施工进度。这次做的左右开内门结构，就是针对常规住宅、办公空间室内分隔场景做的参数化结构，覆盖了日常家装、公装最常用的两种开合配置，不用每次重新调整铰链位置、门扇开向，直接根据门洞尺寸适配参数就能用。

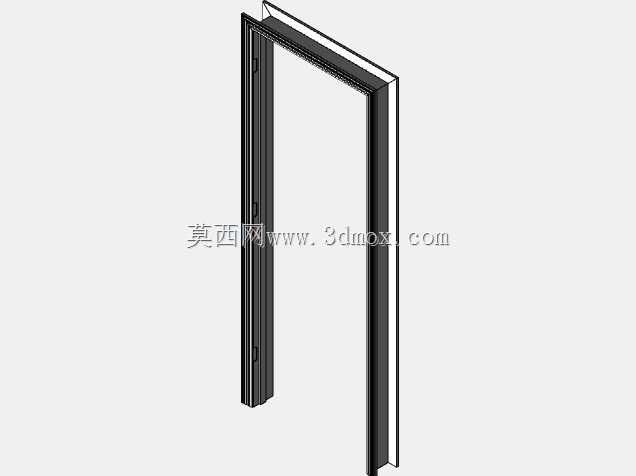

　　从实际应用场景来说，这类内门主要用在建筑内部房间分隔、厨卫间隔断、办公空间独立办公室隔断位置，不需要承担防盗、室外抗风压的功能，核心要满足的是开合顺畅、缝隙均匀、安装便捷，同时兼顾日常使用的耐用性。设计的时候最先考虑的是安装边界问题，常规室内门洞的预留尺寸在民用建筑里有通用的模数，但不同项目的墙体厚度、地面完成面高度会有差异，所以门框部分做了可调节的包边结构，能够适配100mm到240mm厚度的墙体，不用单独针对墙厚改门框截面，安装时只需要根据实际墙厚裁切包边条即可，能减少现场加工的工作量。

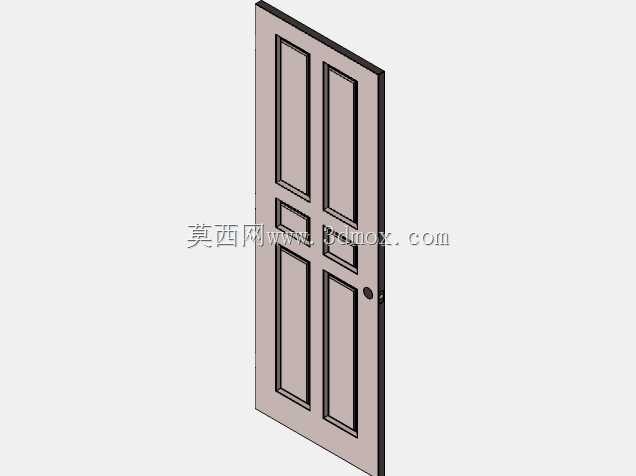

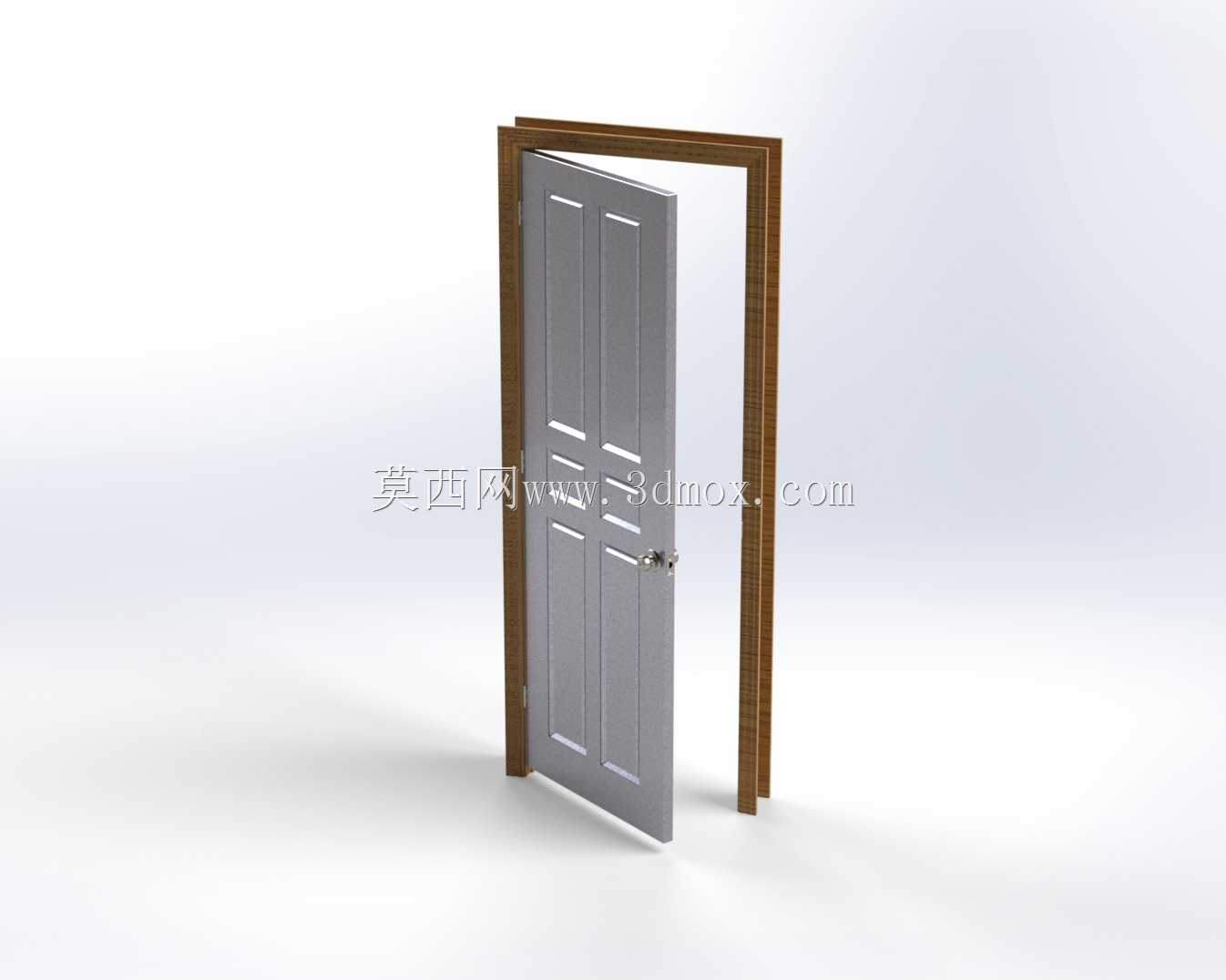

　　门扇部分采用的是常规的六格模压造型，这种造型一方面是视觉上更符合大众家装的审美，不会过于突兀，另一方面内部的加强筋结构是和造型凹槽对应布置的，能在控制门扇整体重量的前提下，保证门扇的平面度，避免长期使用出现门扇翘曲变形的问题。门扇和门框的配合间隙控制在3mm到4mm之间，这个间隙是综合考虑了五金件安装公差、木材温湿度变形量、漆面厚度留出来的，既不会因为间隙过大导致隔音效果差，也不会因为间隙过小在温湿度变化时出现门扇胀死打不开的情况。

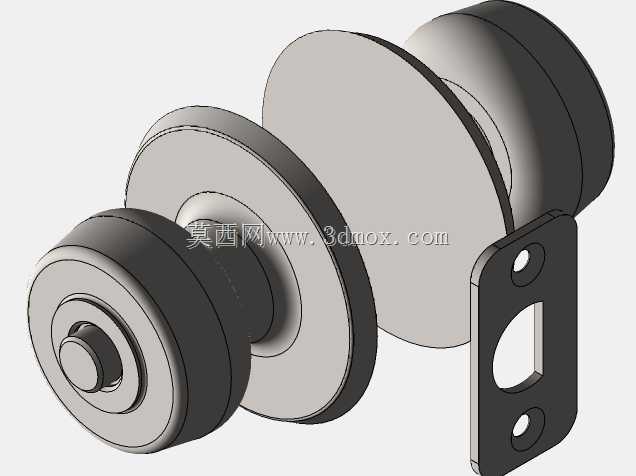

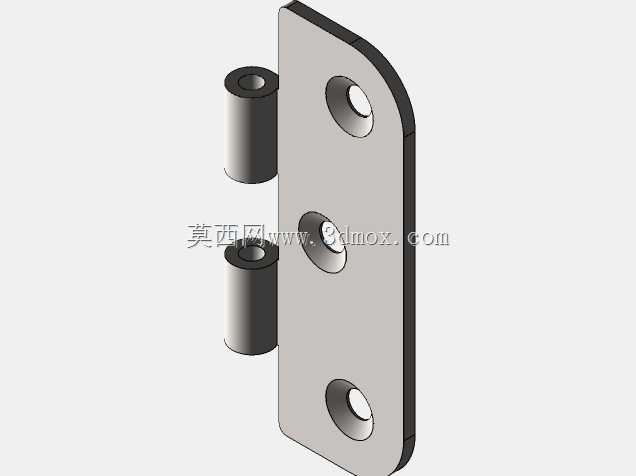

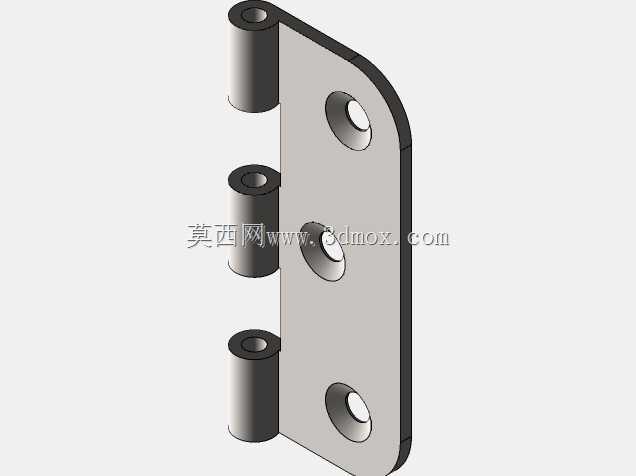

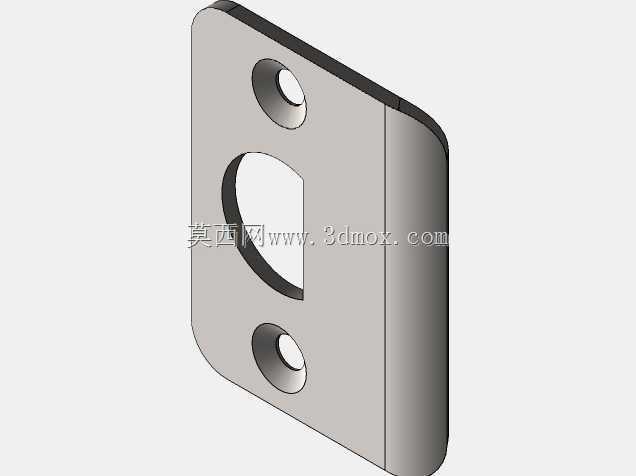

　　开合结构上配置的是常规合页安装位，左右开的配置差异其实就是合页安装边的换位，同时锁具开孔位置做了对称处理，切换开向的时候不需要重新在门扇上开孔，只需要把合页、锁体的安装位置换到对侧，再调整门框上的锁扣板位置就行，能大幅降低生产备货的SKU数量，工厂生产的时候不需要区分左右开的门扇坯料，统一加工后根据订单需求组装五金即可。

　　设计过程中特意核对了民用建筑室内门的通行净宽要求，门扇开启后的净通行宽度不小于800mm，满足日常家具搬运、人员通行的需求，同时门扇的开启角度可以达到180度，不会因为门吸位置不合理导致门扇开启后占用过道空间。门框和墙体的连接位置预留了安装调节孔，安装时可以通过膨胀螺栓先固定门框的三个基准点，调整门框的垂直度、水平度之后再补打剩余固定点，最后打密封胶收口，能避免安装后门框倾斜导致的开合问题。

　　另外考虑到日常使用的场景，门扇底部和地面完成面的间隙控制在5mm到8mm，这个间隙既能够保证门扇开合时不会蹭到地面铺装材料，不管是铺瓷砖、木地板还是地胶都能适配，也不会因为间隙过大导致卫生间等位置的溢水、串味问题。门框的下槛做了微坡处理，如果是用在厨卫位置，能够避免地面积水流到外侧房间，不需要额外加装挡水条也能满足基本的挡水需求。

　　很多新手建模的时候容易把门框和门扇的配合做成零间隙，看起来严丝合缝，但实际生产中不管是木材加工还是五金安装都存在公差，加上使用过程中的变形，零间隙的结构根本没法正常安装使用，所以在做结构的时候所有配合位置都留了合理的工艺公差，同时把各个安装位的定位尺寸做了参数化关联，调整门洞宽度、高度参数的时候，合页位置、锁孔位置、门框加强筋的位置都会自动跟着调整，不需要手动逐个修改特征，能大幅提高建模出图的效率。

　　从结构强度上来说，门扇内部的骨架采用的是榫接结构，不是简单的钉接，长期开合使用不会出现门扇角部松动、开裂的问题，门框的四个角也做了45度拼角加定位销的结构，安装完成后不会出现拼角错位、缝隙变大的情况。整体结构没有复杂的异形曲面，加工的时候用常规的推台锯、封边机、排钻就能完成生产，不需要特殊的加工设备，适合批量标准化生产，也能适配小规模定制项目的加工需求。
