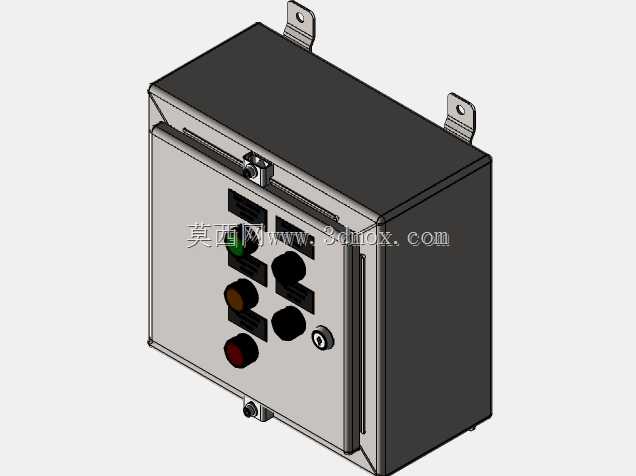

带控制装置Nema4X金属电气外壳

这款Nema4X防护等级的金属电气外壳，主要面向户外工业电气控制场景设计，可广泛应用于港口码头、户外泵站、露天生产厂区、食品加工冲洗区域等存在水淋、粉尘、轻度腐蚀介质的作业环境，作为现场电气控制回路的承载防护载体，用来安装接触器、接线端子、控制按钮等电气元件，实现现场设备的启停控制、状态指示与线路转接防护功能。

产品整体采用金属板材加工成型，具备Nema4X等级对应的防尘、防水冲、防腐蚀防护能力，可有效阻挡外界粉尘侵入壳体内部，同时能够承受一定压力的水柱直接冲洗，适配户外恶劣工况下的长期使用需求。壳体背部设置有一体式安装挂耳，可直接通过膨胀螺栓或安装支架固定在墙面、设备机架立面，安装固定点的位置经过受力校核，可承载壳体内部安装全部电气元件后的整体重量，避免长期使用后出现安装变形、脱落的问题。外形尺寸为12英寸×12英寸×6英寸，整体方正紧凑，安装时预留的侧边操作空间不小于3英寸即可满足门体全开、元件接线操作的需求，底部设置有四个带霍克电缆压盖的分离板，可根据现场进线需求选择不同位置开设进线孔，电缆压盖可锁紧进线电缆外皮，同时实现进线位置的密封防护，避免水、粉尘从进线位置进入壳体内部。

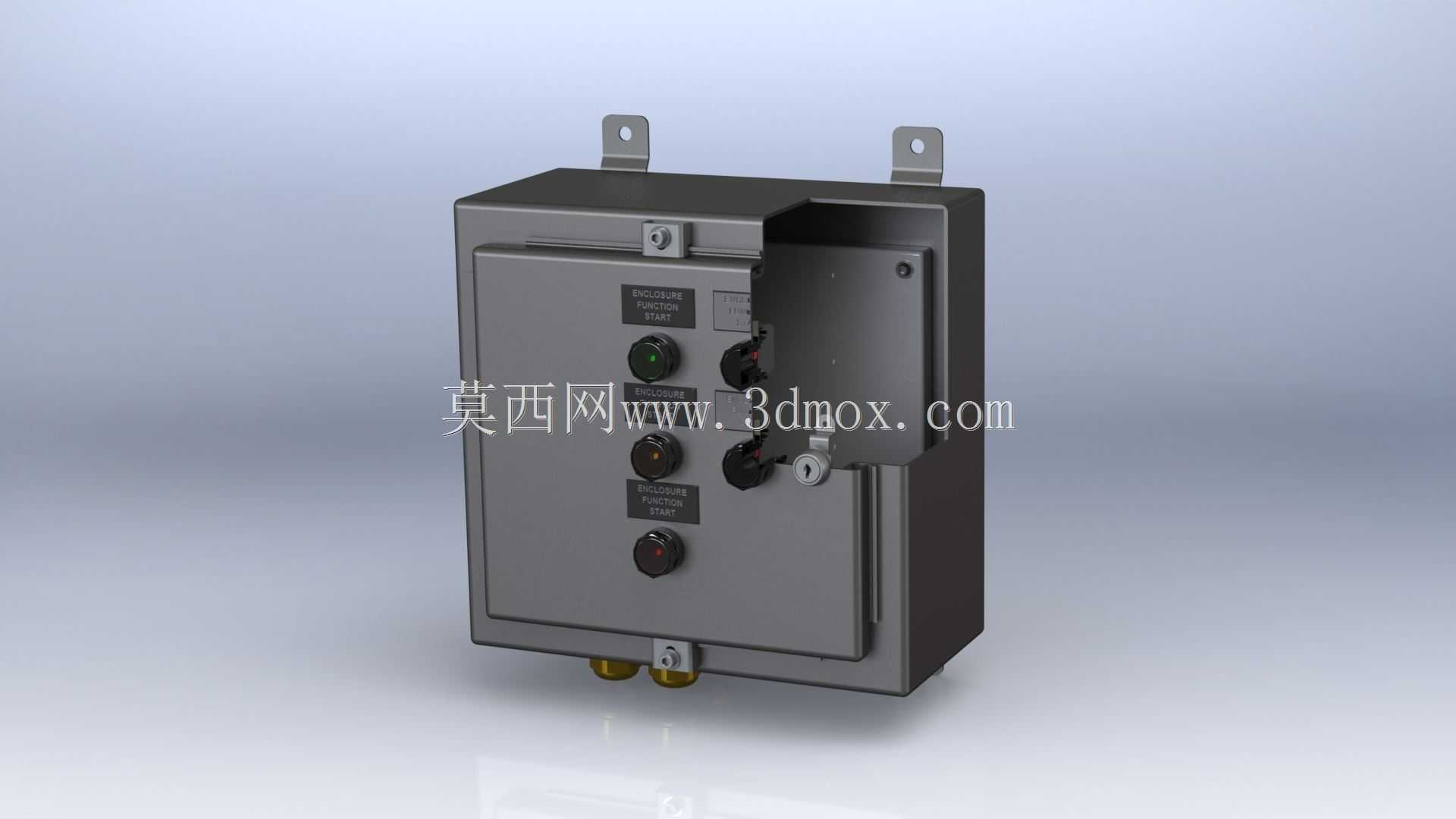

设计过程中所有部件均采用可展开式结构设计，钣金件的折弯、开孔、压铆位置都预留了合理的加工工艺余量，既可以直接通过激光切割、数控折弯完成壳体加工，也可以根据实际使用需求对内部安装板位置、开孔位置进行灵活调整，大幅降低非标定制的改造成本。壳体正面设置有带锁止结构的可开启门体，门体与壳体之间设置有连续密封胶条，门体关闭锁止后可实现整壳的密封防护，门体上集成安装了带灯按钮、选择开关、状态指示灯等控制元件，可直接在不开启柜门的情况下完成设备的启停操作、运行状态观察，门体锁具可实现权限管控，避免非专业人员随意操作内部电气元件引发安全事故。内部预留了标准化的元件安装背板，可按照常规电气元件的安装尺寸直接固定导轨、端子排、接触器等部件，无需额外对壳体进行二次打孔加工，能够大幅缩短现场电气柜的组装加工周期，减少设计加工过程中的重复工作量。
