摩托车后轮轮毂链轮制动总成三维设计

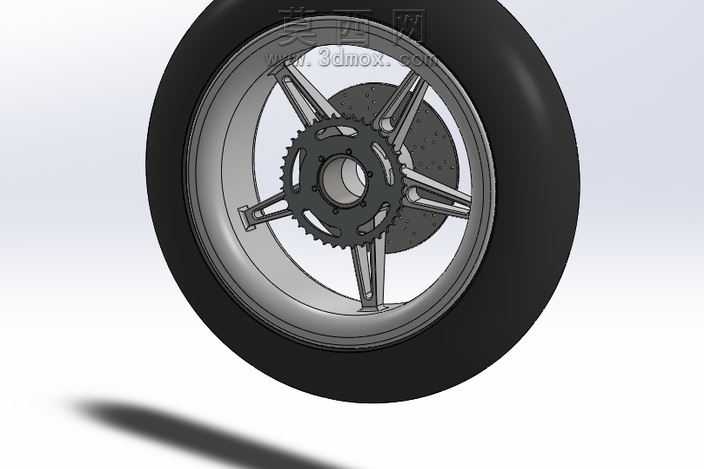

本作品为摩托车后轮轮组总成的三维参数化建模成果，建模过程依托三维设计软件完成全结构的1:1比例还原，覆盖轮辋、辐条、轮毂轴座、驱动链轮、制动盘、竞技轮胎等全部核心组成部件。建模初期先梳理后轮总成的装配逻辑与受力传递路径，以轮毂中心轴线为全局装配基准，先完成轮毂主体的轮廓草绘，通过旋转特征生成轮毂的基础轴座结构，再采用多实体建模方式绘制五辐式辐条结构，对辐条与轮辋、轴座的衔接位置做圆角过渡处理，还原真实部件的应力分散结构设计。轮辋部分根据竞技轮胎的安装尺寸做适配的卡槽结构设计，精准还原轮胎安装的止口位与密封贴合面，轮胎建模通过草绘轮胎断面轮廓后沿轮辋中心旋转生成基础胎体，再对胎面纹理做简化处理以适配装配展示需求。驱动链轮部分单独建模，精准还原链轮的齿形轮廓、安装定位孔与减重镂空结构，通过同轴配合装配至轮毂的动力输出侧，匹配链轮与轮毂之间的安装衬套结构，还原动力传递的装配关系。制动盘部分采用双盘对称布局设计，还原制动盘的通风散热孔、安装定位台结构，通过装配约束固定于轮毂的制动侧，匹配制动卡钳的安装空间预留。渲染阶段采用哑光金属材质模拟铝合金轮毂的金属质感，对链轮、制动盘采用略带磨砂的深色金属材质还原钢制部件的视觉效果，轮胎采用哑光黑色橡胶材质，添加轻微的表面粗糙质感模拟橡胶轮胎的真实触感，场景内添加柔和的环境光与定向投影，清晰呈现各部件的装配层次与结构细节。设计过程中重点考量各部件的装配干涉问题，对链轮与辐条、制动盘与辐条的间隙做精准校核，确保各运动部件不存在结构干涉，同时对轮毂的受力结构做等比例还原，兼顾结构展示的直观性与设计参数的合理性，可用于摩托车后轮结构教学、改装方案参考、装配流程演示等场景。
