45度弯角带法兰安装支座结构

　　这套45度弯角支座结构，在自动化产线的工位转角布局、小型设备的管路走向调整场景里使用频率很高，日常做设备布局时，经常遇到执行端安装面和固定基准面存在45度夹角的需求，直接用标准直角支座会让外接部件的受力方向偏斜，额外加装转接块又会累计安装误差，这类一体成型的弯角支座刚好能解决这个痛点。

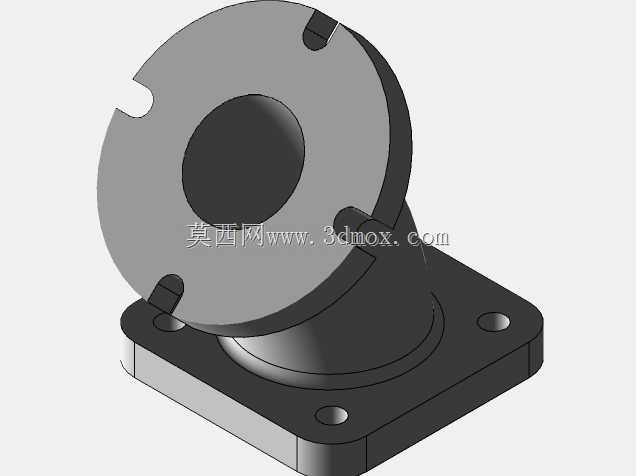

　　从结构细节来看，底部采用方形法兰安装板，板上预留四个沉头安装孔，孔位沿方形板的对角区域对称分布，安装时可以直接穿过内六角螺栓把整个支座锁固在设备型材台面或者焊接机架的基准面上，沉头孔设计能让螺栓头部完全沉入板体内部，不会在支座底面形成凸起，保证支座和安装基准面完全贴合，不会出现安装翘动、锁紧后支座倾斜的问题。上部的圆形连接盘盘面开有三处径向定位卡槽，中心设置贯通的大直径通孔，这个通孔一方面可以供外接轴类部件穿过做走线、穿杆使用，另一方面也能减轻整个支座的整体自重，盘面的卡槽可以和外接配套部件的定位凸台直接嵌合，装配时不需要额外做周向找正，卡入后就能限制外接部件的转动自由度，大幅缩短装配对位的时间。

　　中间的过渡段采用平滑的弯颈结构，没有生硬的直角转折，这种设计思路首先是优化了受力传递路径，当上部外接部件承受径向载荷时，应力会沿着弧形颈壁均匀分散到底部法兰板上，不会在直角转折位置形成应力集中，长期受交变载荷也不容易出现根部开裂的问题；其次弧形过渡的外壁在做数控加工时，走刀路径更顺滑，不需要在转角位置反复进退刀，加工后的表面粗糙度更容易控制。

　　做安装边界校核时要注意，底部方形法兰的外轮廓尺寸要提前和安装工位的预留空间做匹配，四个安装孔的孔距要和台面上预设的T型槽或者螺纹孔位对齐，上部圆形连接盘的外径要小于外接部件的安装避让空间，盘面三处卡槽的周向角度在建模时已经做了对称分布，装配时可以根据外接部件的走线方向选择对应卡槽对位，不需要额外调整支座整体的安装朝向。中心通孔的内径尺寸要和穿过的轴件、管线外径留够0.5到1毫米的间隙，避免工作时出现运动剐蹭。

　　这类支座常用来固定小型传感器支架、转角导向轮、工位照明灯具或者轻型气动执行件，在3C检测设备、包装输送线的转角工位里，既能保证45度的安装角度精度，一体结构的刚性也比多块板材拼接的焊接支架更好，长期运行不会出现拼接位置松动移位的情况，建模时所有安装孔、定位卡槽的尺寸都做了参数化关联，如果需要适配不同的安装高度，只需要调整中间弯颈的长度参数就能快速衍生出不同规格的变体，不需要重新从零绘制整个结构。
