三角加强悬臂式机械支撑铰接支座

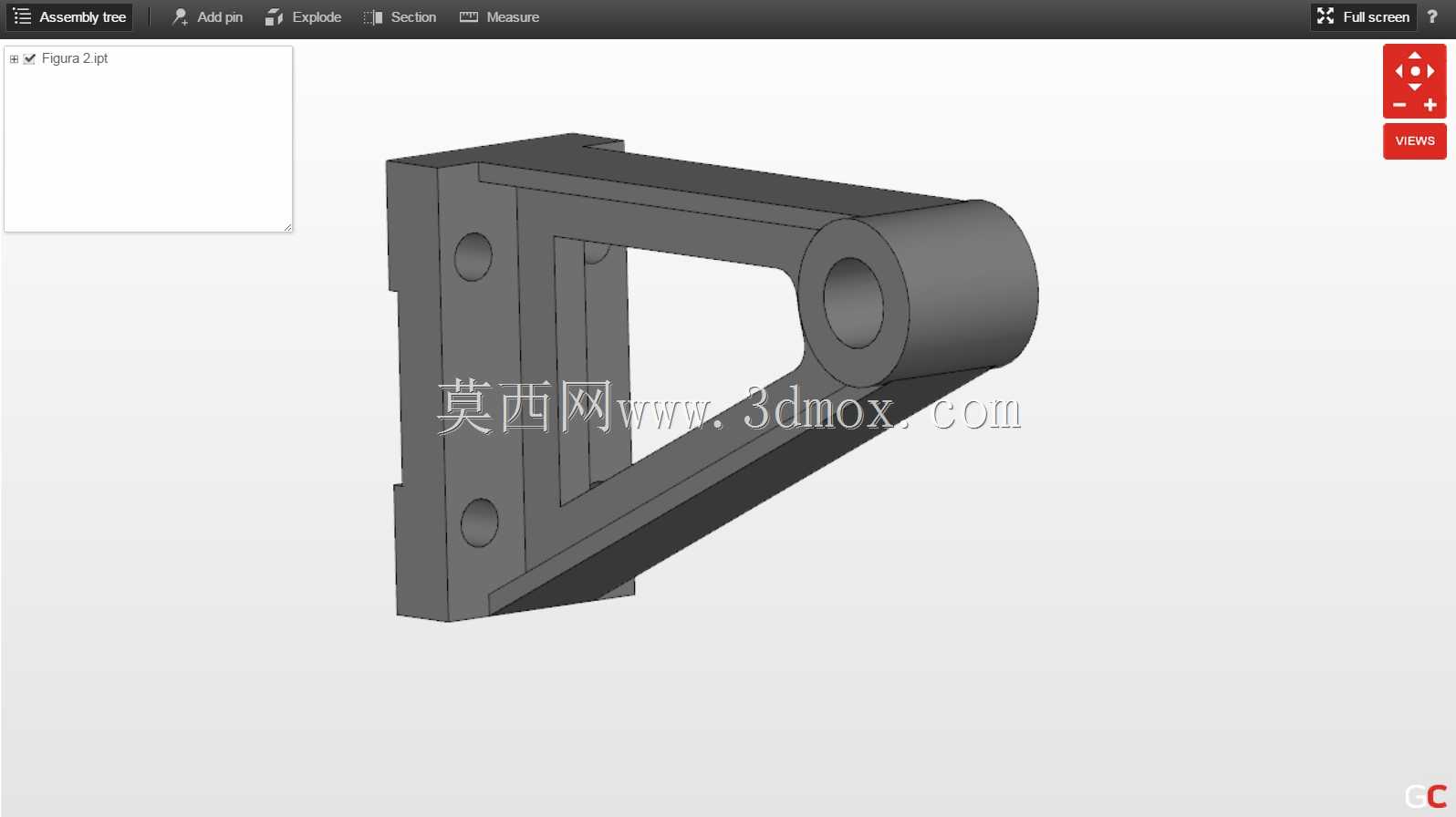

　　这款三角桁架式悬臂支撑构件，是工业设备里十分常见的铰接传力支座，日常在自动化产线侧边挂装工位、小型工装的延伸托举机构、轻型输送线的侧装导向组件里都能见到它的身影。它一端通过竖直安装板贴合固定在设备机架立面，另一端的同轴圆筒铰座用来穿装销轴，承接外部摆臂、滚轮架或者张紧轮的载荷，把横向伸出的悬臂受力稳妥传递回主机架本体。

　　从结构设计逻辑来看，构件没有采用厚重的实心块体，而是在竖直安装板和端部圆筒铰座之间，用上下两根斜向肋板围出三角形镂空承力框架，这种布局刚好契合悬臂支座的受力路径：端部铰点承受的径向载荷会沿着两根斜肋直接分流传递到安装板的上下紧固点位，三角形的几何构型本身就具备极强的抗形变能力，既避免了实心构件带来的多余重量，也不会在长期交变载荷下出现悬臂端下垂变形的问题。

　　安装边界上，竖直贴合板的平面加工公差需要控制在合理范围内，板上预留的两个沉头安装孔沿竖向排布，孔位间距适配常规标准型材机架或者焊接机架的立面螺孔布局，安装时只需要保证贴合面完全贴实机架立面，锁紧紧固件之后就不会出现安装面翘曲带来的附加应力。端部的圆筒铰座内孔为同轴光孔，孔的轴线和安装板立面保持严格平行，穿入销轴之后，外接摆臂可以绕销轴顺畅转动，圆筒的轴向长度预留了足够的配合宽度，即便承受偏载也不会出现销轴局部应力集中的情况。

　　细节处理上，安装板的侧边做了局部加厚凸台，两个安装孔所在的位置局部补强，避免紧固件锁附时板面被压溃；斜肋和安装板、圆筒铰座的交接位置都做了圆弧过渡，从根源上消除直角交接处的应力集中隐患，不管是采用铸件一体成型还是板材焊接后加工，这个过渡结构都能大幅提升构件的疲劳寿命。镂空的三角空腔也给现场布线、附带安装小型检测元件留出了富余空间，不会因为支座本体遮挡管线走向。在实际选型适配的时候，只需要核对铰座内孔直径、安装板孔距以及悬臂总伸出长度三个核心边界尺寸，就可以直接匹配对应载荷等级的工位使用，构件整体刚性冗余充足，常规的轻型托举、摆臂铰接场景下长期运行也不会出现形变失效。
