直通式铸造阀体内部流道结构设计

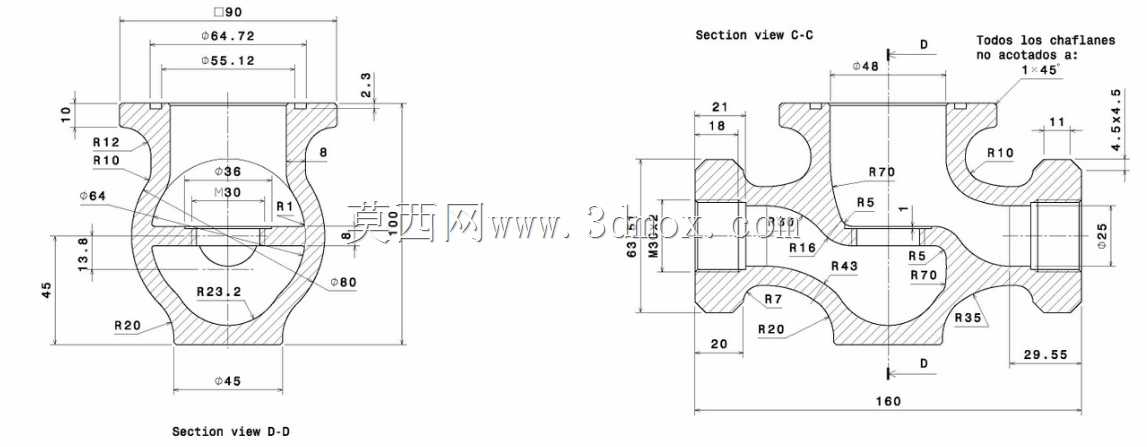

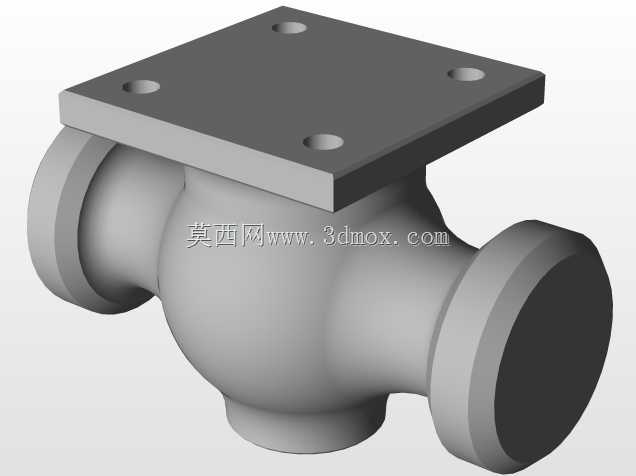

　　这套阀体结构在常规工业管路里承担通断与流向调节的基础功能，常见于水处理支线、小型工艺流体回路以及普通给排水配套场景，阀体采用一体式铸造成型思路，壳体内部直接加工出容纳启闭件的型腔，两侧预留对接管口，无需额外拼接多段壳体，既减少了连接密封面数量，也能在承压工况下降低泄漏概率。从剖面结构能看到，内部流道做了平滑过渡的圆弧造型，多处R5、R7、R20、R23.2以及R70的圆角设计，并非随意绘制：流体从侧向管口进入腔体时，直角转折会形成明显涡流，既增大管路压损，也会让含杂质介质在拐角处持续冲刷壁面，圆弧过渡可以让流态更平顺，长期运行时壁面冲蚀磨损速度明显放缓。阀体上下两端分别设置阀杆装配位与底部端盖接口，上端管口外径90，配合φ84.

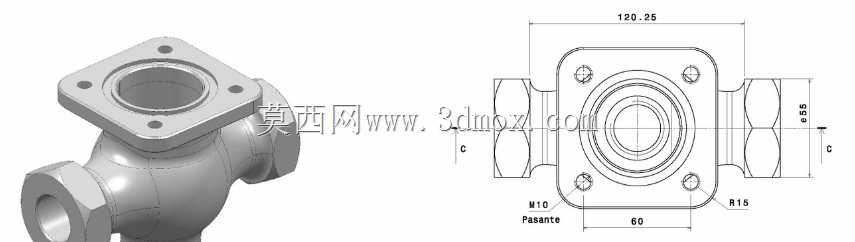

　　72、φ55.12的多级台阶，用来适配填料压盖、阀杆导向套的安装，台阶端面预留的密封槽可以放置垫片，阻止介质从阀杆配合间隙向外渗漏；侧向两个对接接口的法兰端面厚度、螺栓孔位置都和常规管路法兰标准匹配，现场安装时不需要额外改制转接件。整体外形总长控制在160，侧向接口中心到阀体底部的安装距离29.55，腔体最大外轮廓宽度也预留了足够的扳手操作空间，现场布局时，阀体两侧留出管路拆装余量、上方留出阀杆执行件的安装高度即可，不会和周边管线、支架发生干涉。结构壁厚设计上，承压壳体的壁厚随内腔压力分布做了差异化调整，流道转折、型腔交汇这些应力集中的位置，壁面厚度适当加大，外部轮廓也同步做了圆弧补强，避免打压测试时在圆角交汇处出现开裂；

　　非承压的外伸安装边缘则适当减薄，控制整体铸件重量。建模过程中先搭建内部流道的核心曲面，再向外偏置生成壳体实体，所有铸造圆角都在建模阶段同步做出，避免后续工艺补圆角时出现流道尺寸偏差，完成的实体可以直接导出用于铸造模具制作，也能在装配环境里和阀瓣、阀杆、密封垫片做干涉校验，提前发现零件配合间隙不合理的问题。
