黄铜三通管路接头阀体结构设计

　　这套三通结构件面向水暖管路、气动系统以及低压流体输送场景，核心作用是在一条主管路中引出垂直分支，实现介质分流、合流或换向。阀体采用锻黄铜材质，这类材料在供水、燃气及常规工业管路中长期使用，耐蚀性与切削加工性能都比较均衡，内壁粗糙度容易控制，流道阻力小。

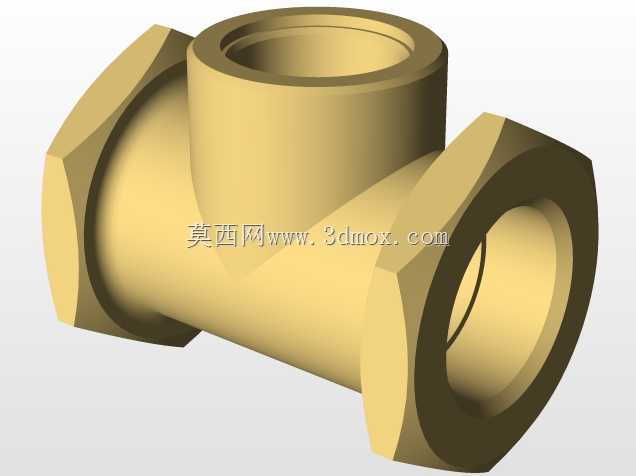

　　从结构上看，三个接口均为内螺纹形式，其中水平方向两端贯通，垂直方向向上引出第三路，构成标准T型三通布局。每个接口外侧都设计了六角形凸台，这并非装饰特征，而是装配时的扳手受力位——现场安装时用管钳或开口扳手卡住六角面施加扭矩，既能保证螺纹拧紧到位，又能避免钳口直接咬伤圆柱外壁，破坏密封面或外观。六角凸台与主体之间做了过渡圆角，减少锻造成型时的应力集中，也让流体在腔体内的转向更平顺。

　　建模时先以三路轴线为基准搭建骨架，水平主管与垂直支管的轴线在中心正交相交，腔体内部按通径拉伸出贯通流道，再通过布尔合并形成一体的三叉内腔。外壁围绕内孔逐段堆塑：端部螺纹段按标准管螺纹小径、大径和牙型构建，六角部分采用拉伸切除生成六方轮廓，根部加圆角过渡；三个接口端面预留密封贴合平面，装配时配合生料带或密封垫实现端面与螺纹双重密封。

　　安装边界方面，选型时需要重点核对三个接口的公称通径与螺纹规格，水平两端的中心距决定了它在直管段中占据的长度，垂直接口的顶部高度则影响上方管路或阀件的布置空间。由于六角凸台外径大于阀体圆柱面，布局时要在每个接口周围留出扳手回转空间，否则现场无法施加拧紧力矩。阀体承压能力与壁厚直接相关，黄铜锻件在常规供水压力下余量充足，若用于高温或冲击载荷工况，则需要复核交叉口处的壁厚——那里是三路介质交汇、结构最复杂的区域，也是应力分析中最值得关注的部位。

　　实际工程中这类三通阀体常与球阀、管接头、软管总成搭配使用，整机管路布置时先固定三通位置，再分别接入三路管线，借助六角面完成锁紧。三维模型完整还原了内外流道、螺纹牙型和六方结构，可直接用于干涉检查、管路走线验证以及装配工艺模拟，帮助设计人员在投产前确认接口朝向、操作空间和密封方案是否合理。
