龙门式三轴等离子切割平台结构设计

　　这套三轴龙门切割平台主要面向钣金下料、薄板异形件裁切、广告标识加工、通风管道展开放样以及小型钢结构件预制场景，替代人工手持割炬完成直线、圆弧与复杂平面轮廓的自动走刀，在多品种小批量的车间下料工位里，能显著降低划线对位的辅助工时。

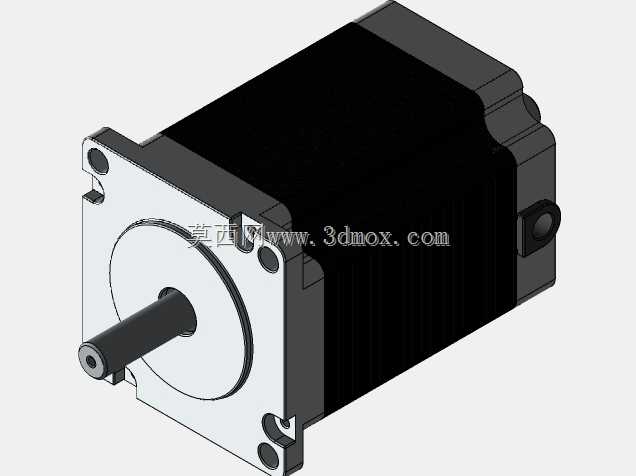

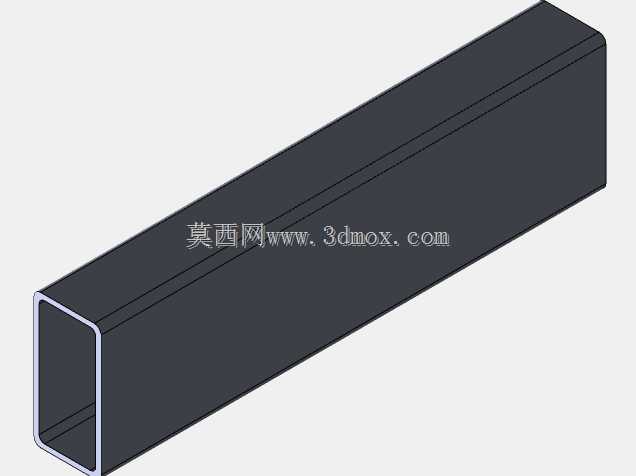

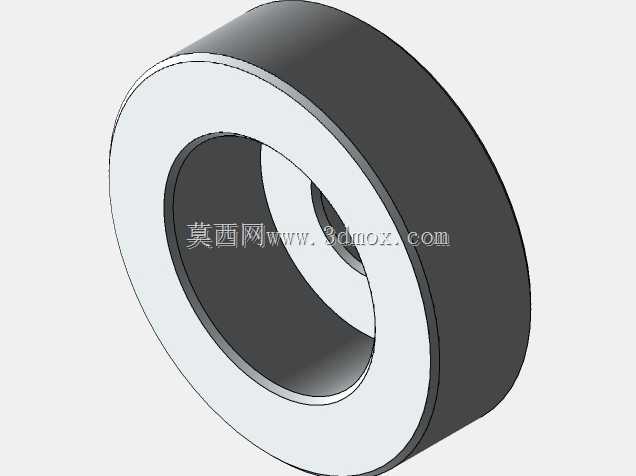

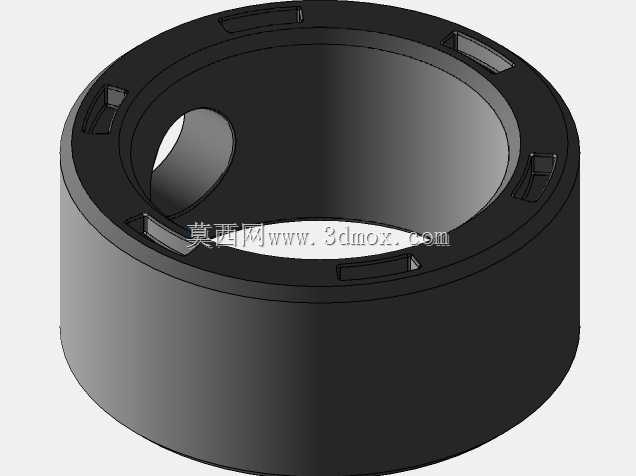

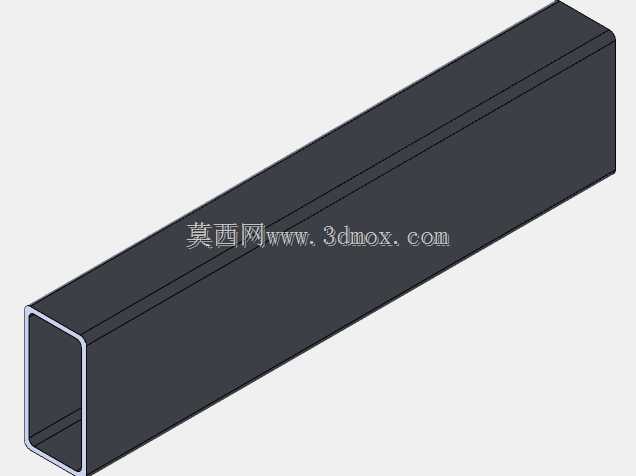

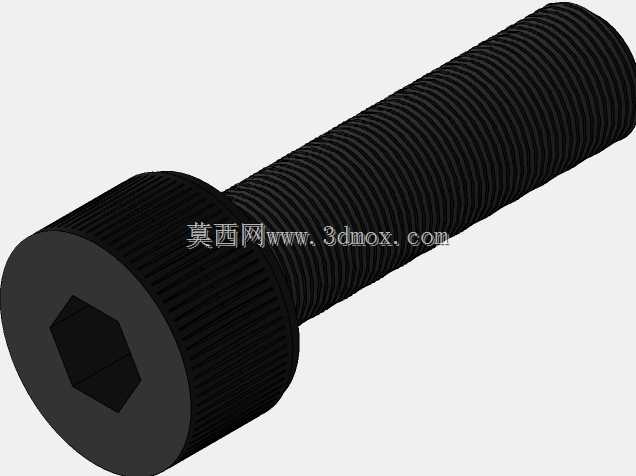

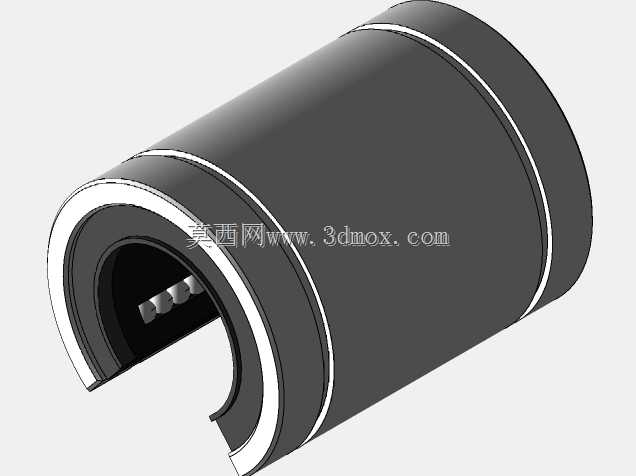

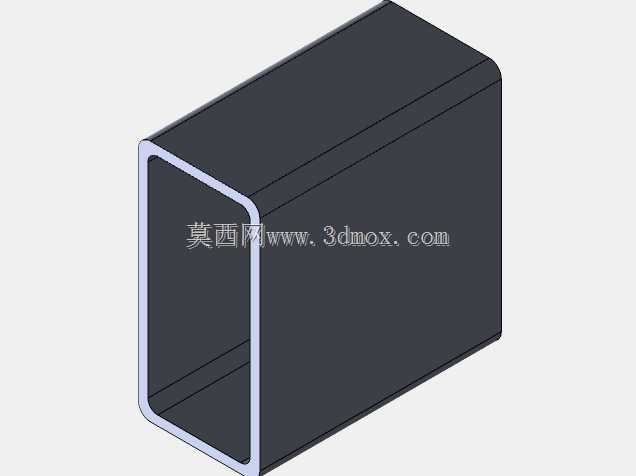

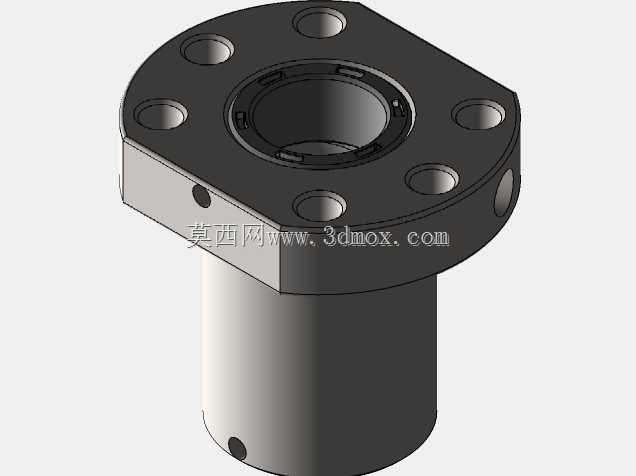

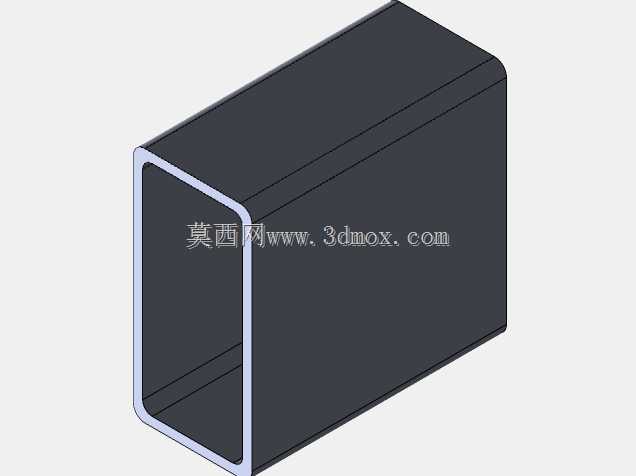

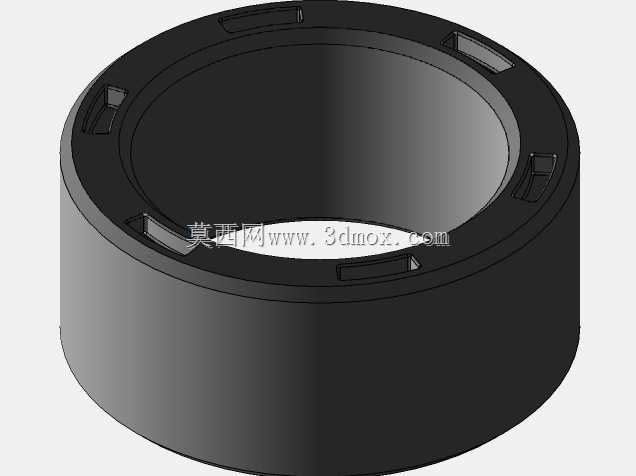

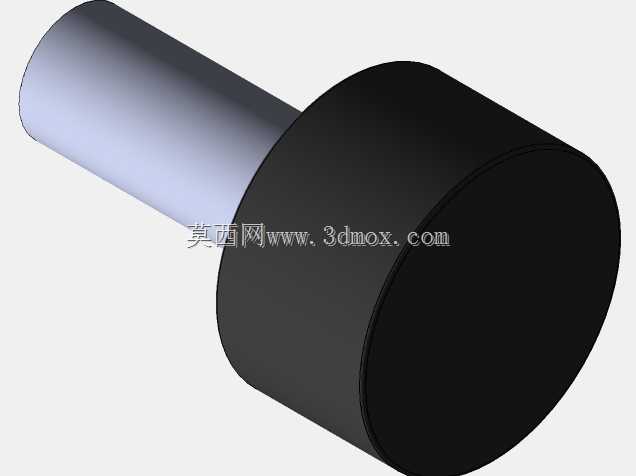

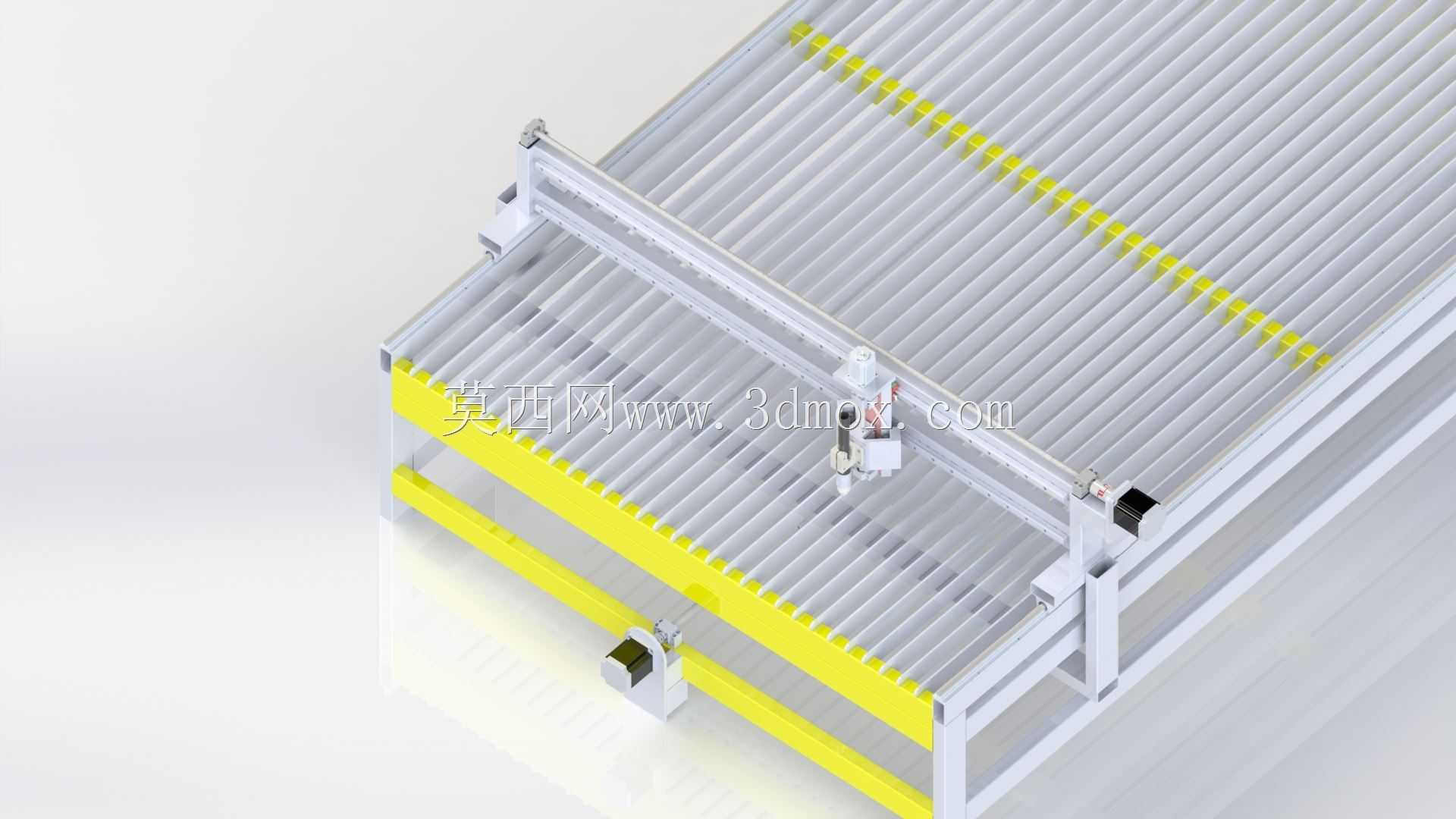

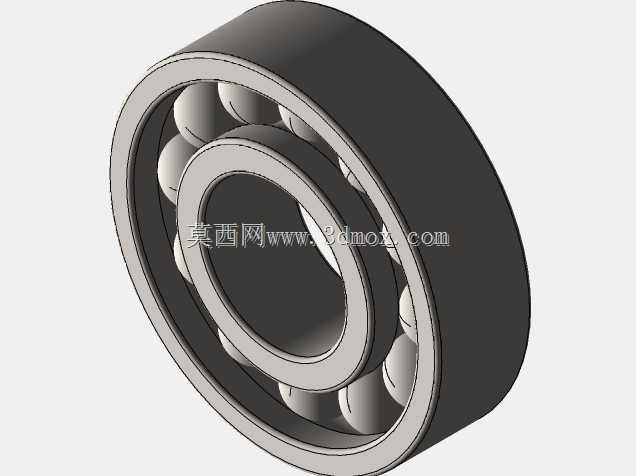

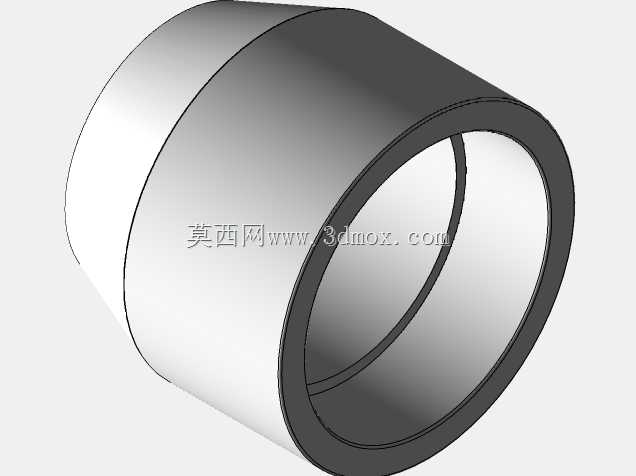

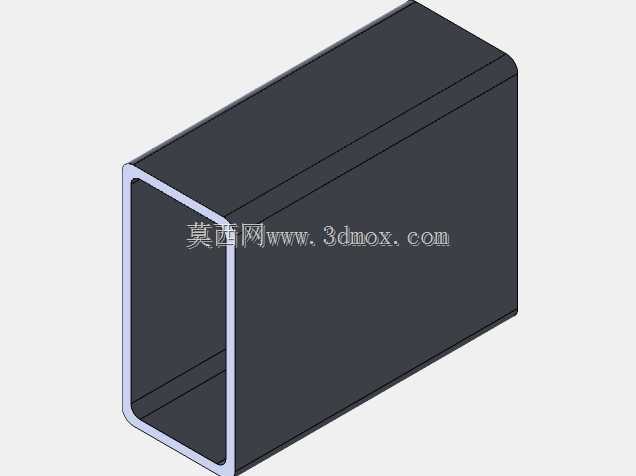

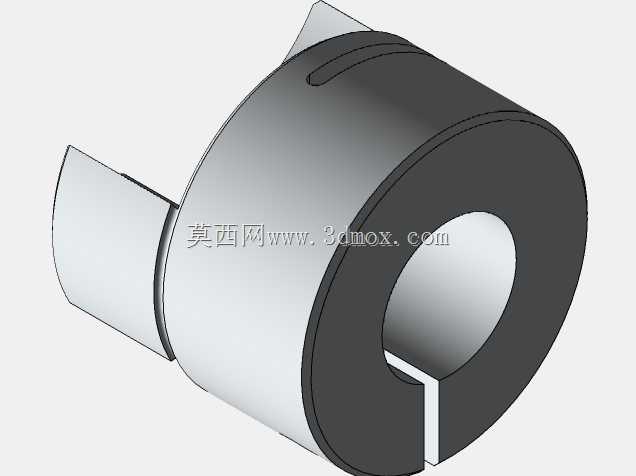

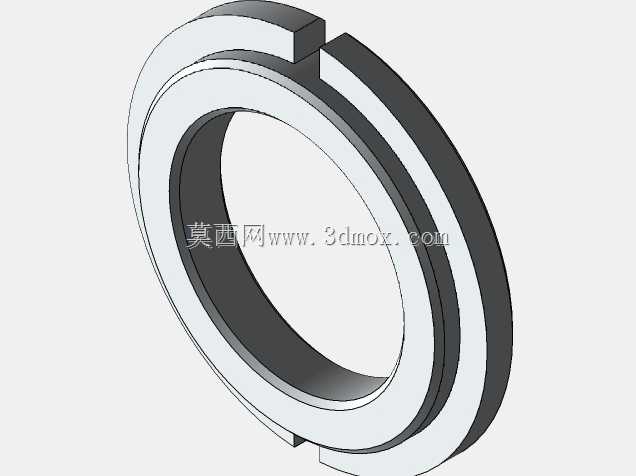

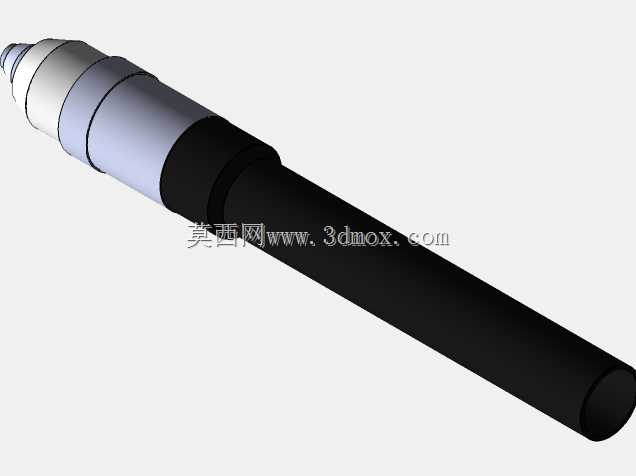

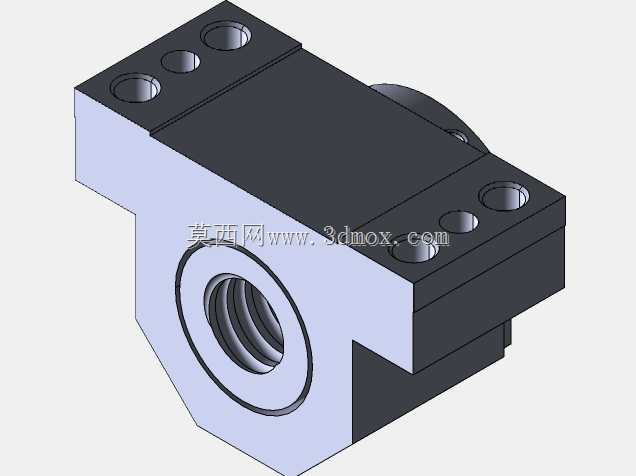

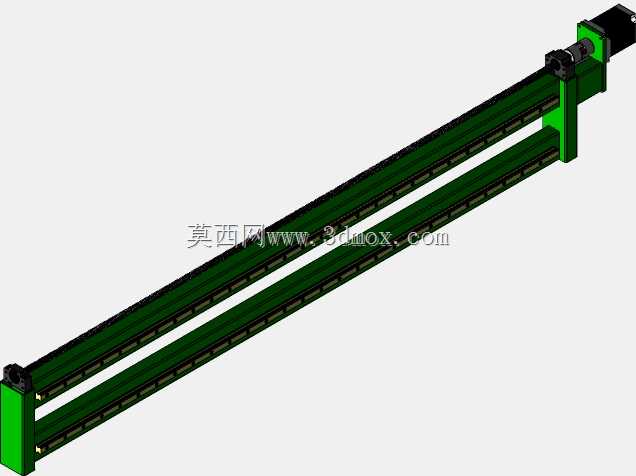

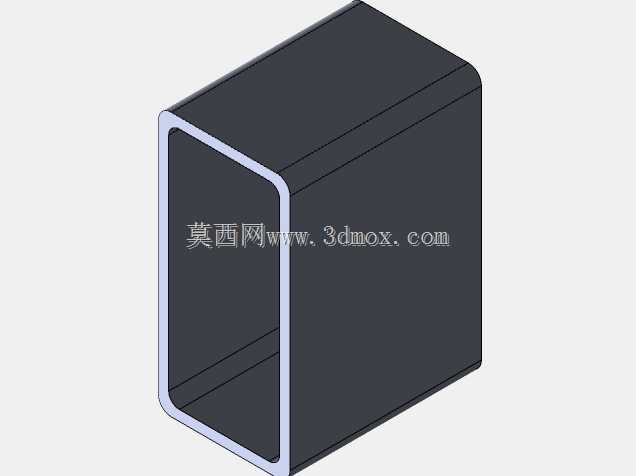

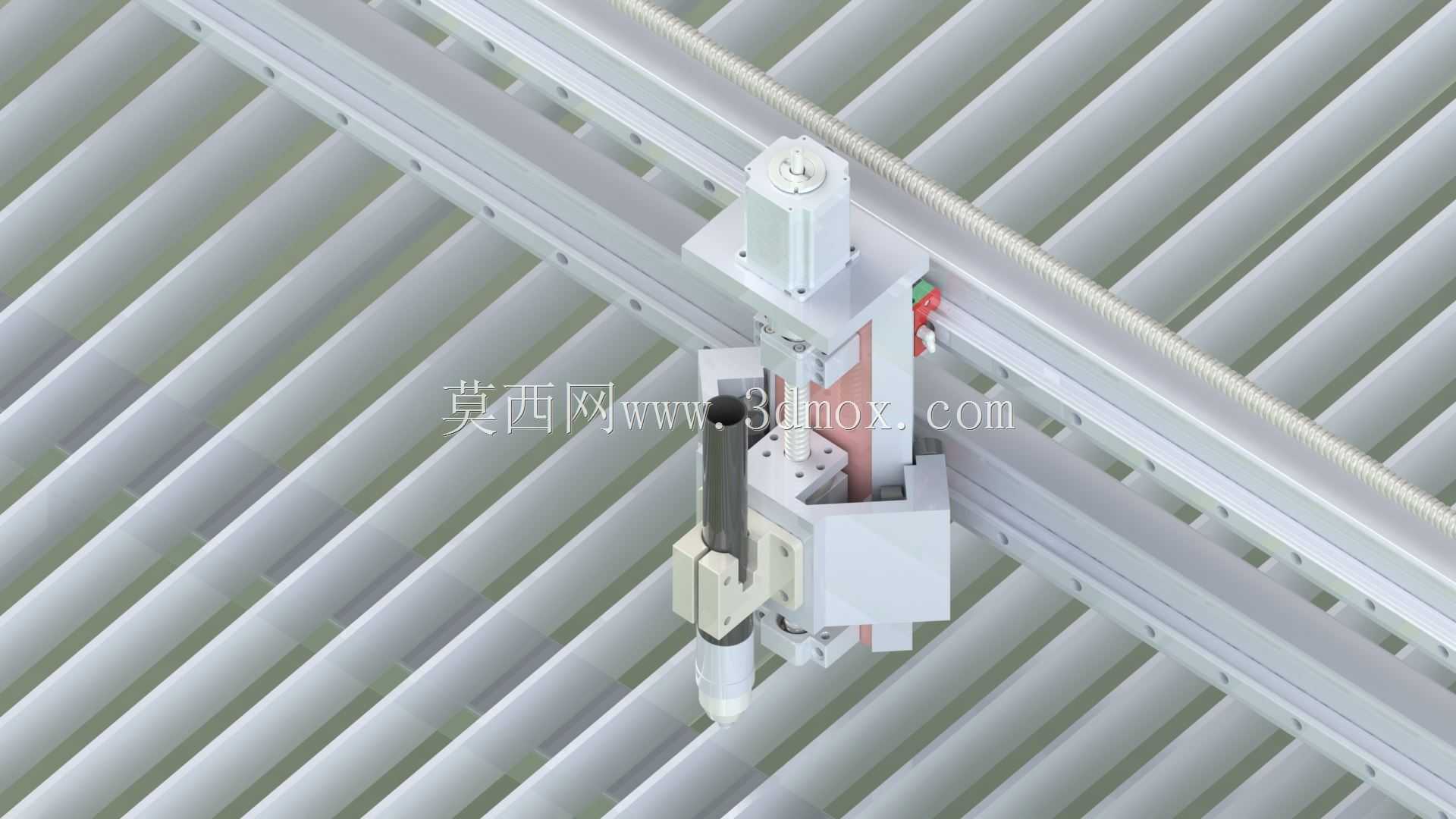

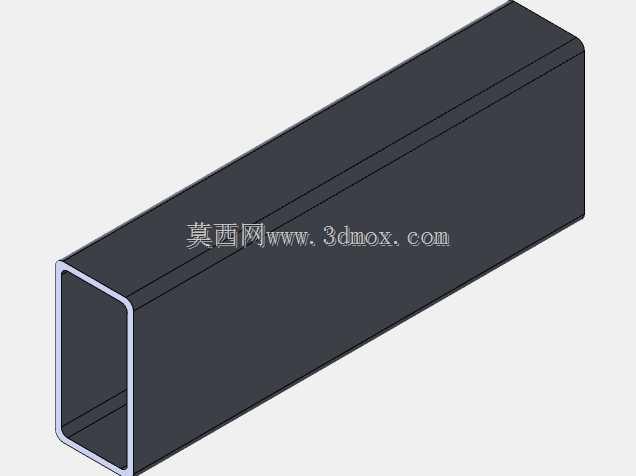

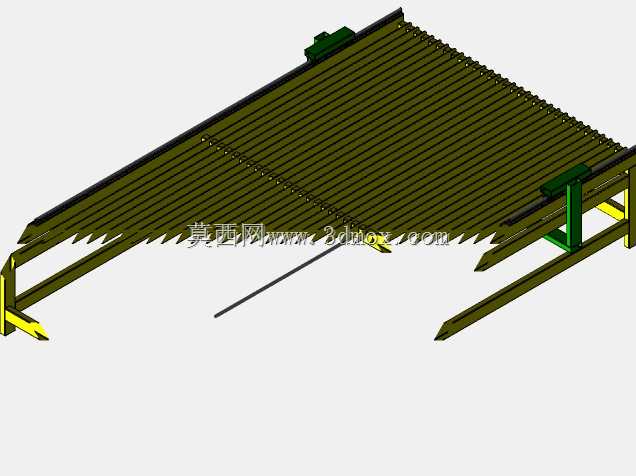

　　从整机布局看，工件承托区采用密集平行栅条台面，栅条沿短跨方向排布，割缝下方悬空，既避免切割焰流直接灼烧实心台板，也让熔渣顺着栅条间隙下落，减少工件背面挂渣粘连；栅条属于易损耗材，分段嵌装在台面纵梁上，烧损后可单根抽换，维护成本较低。跨距方向由两侧纵向床身作为X向运行基准，床身上布置直线导轨与齿条传动副，横梁整体沿床身纵向进给；横梁本体采用轻量化铝型材拼焊框架，兼顾刚性与运动惯量控制，Y向滑座挂载在横梁前侧导轨上，沿横梁横向移动；Z向升降滑台搭载割炬夹持机构，完成割嘴高度方向的抬升、下探与就位，三轴配合即可覆盖整个工作台幅面内的任意平面切割路径。

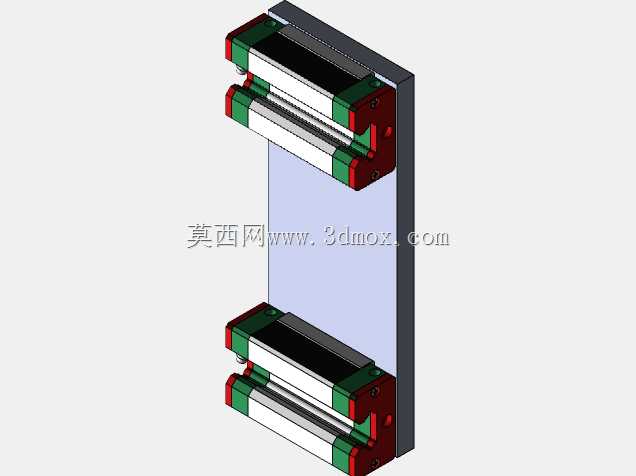

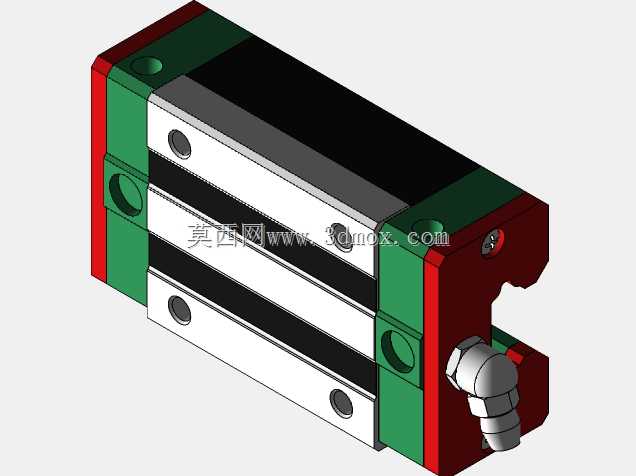

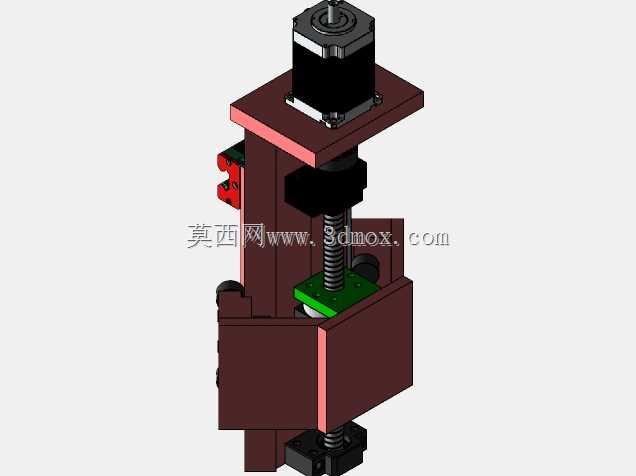

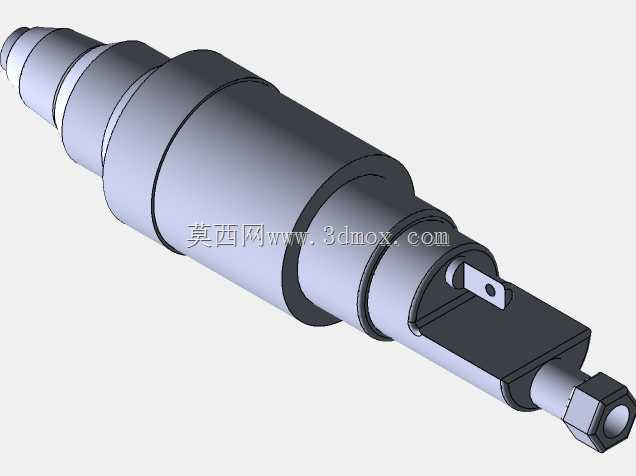

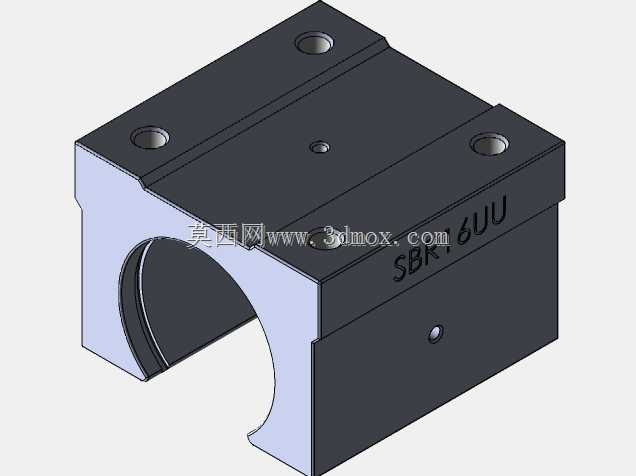

　　设计思路上优先保证龙门运行的同步性与导向精度：两侧X向导轨安装面在装配时需校平共面，齿条啮合间隙通过偏心轮调整，避免横梁运行跑偏卡滞；横梁与Y向滑座之间选用滑块导轨承受切割反力与割炬自重，传动侧采用齿轮齿条或同步带方案，适配长行程低速大推力的进给需求。Z轴行程预留割炬初始定位、穿孔抬升、切割高度调节与安全避让多个工位，配合弧压调高组件可在板材起伏时维持割嘴间距稳定。

　　安装边界方面，整机占地轮廓由工作台幅面向两侧延伸出床身基座、向端部延伸出驱动电机与拖链走线空间，车间布置时需在设备四周预留板材上料、吊具操作与熔渣清理的通道；地基需做水平硬化处理，承托床身的垫铁按间距布置并调平锁紧，防止长周期运行后导轨精度漂移。气路、电缆沿拖链分层敷设，避免运动过程中管线拉扯剐蹭，机架侧预留除尘吸风口接驳位，可配套台下抽风除尘系统收集切割烟尘。

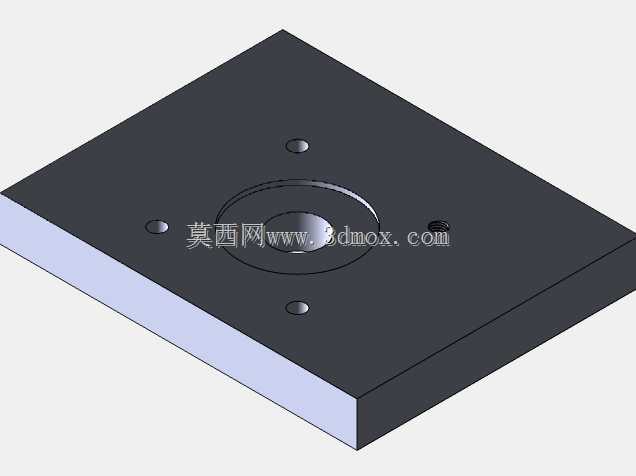

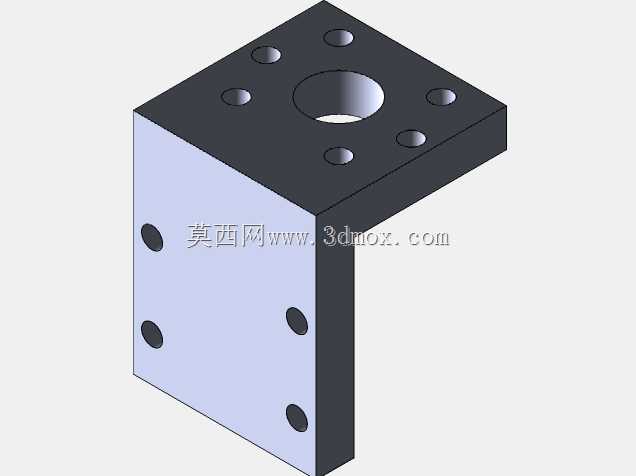

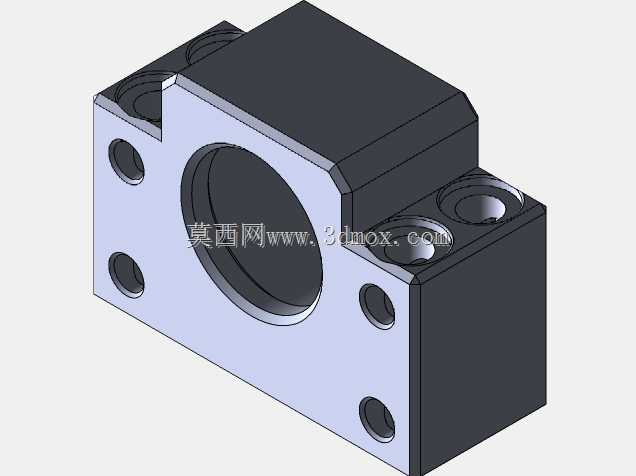

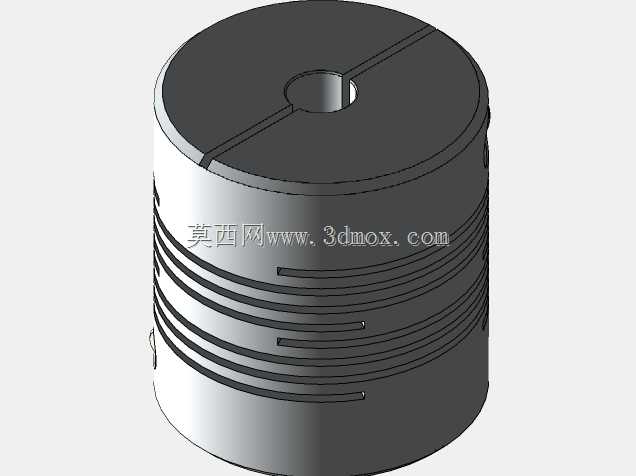

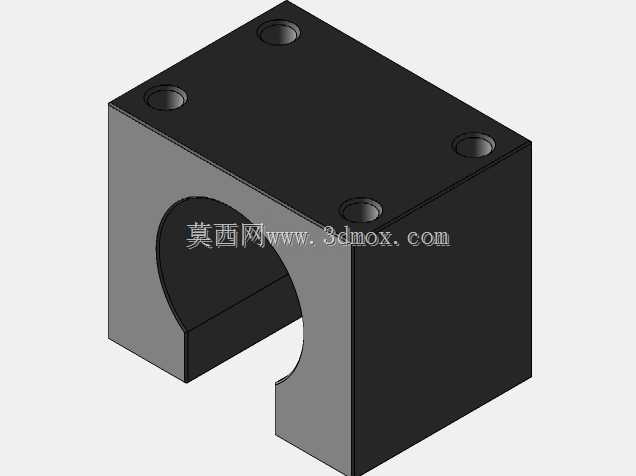

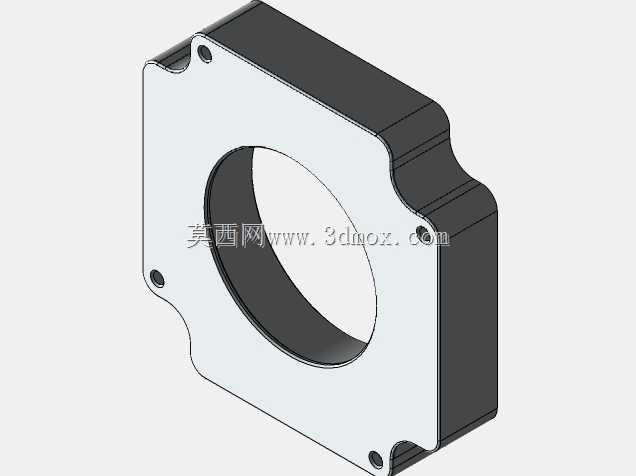

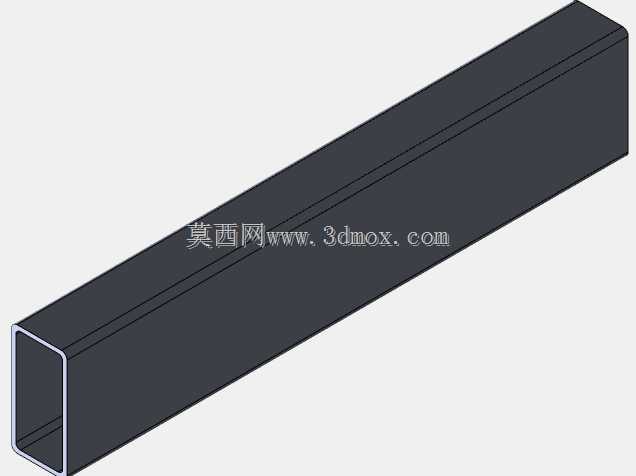

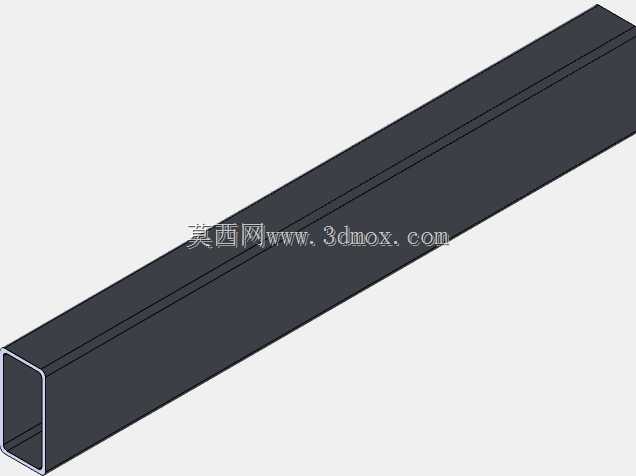

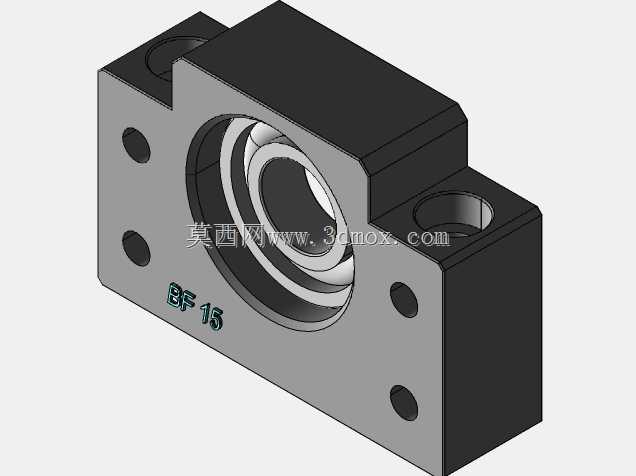

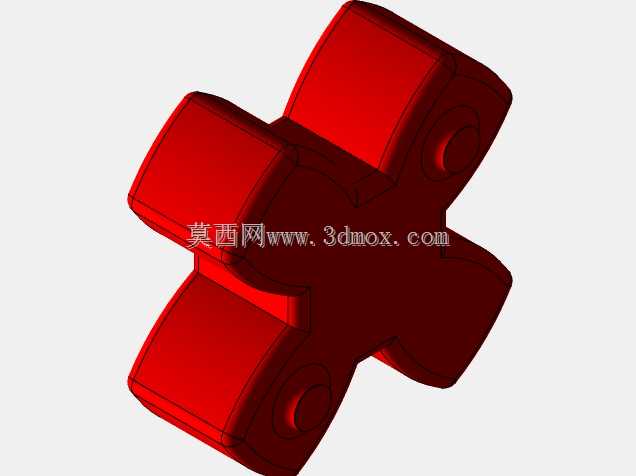

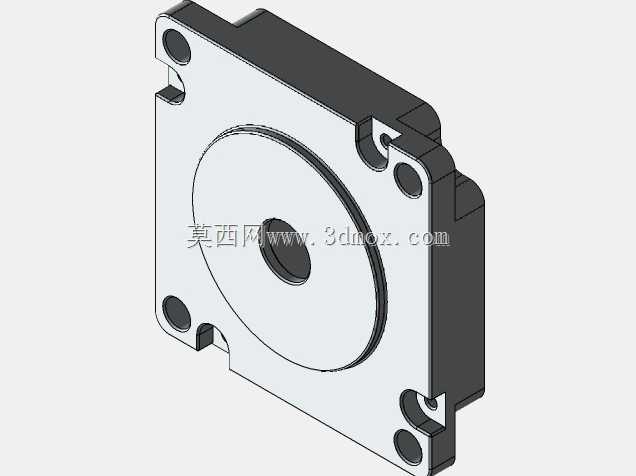

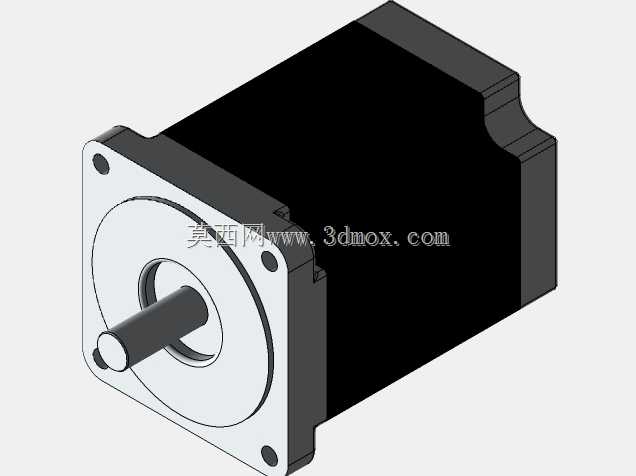

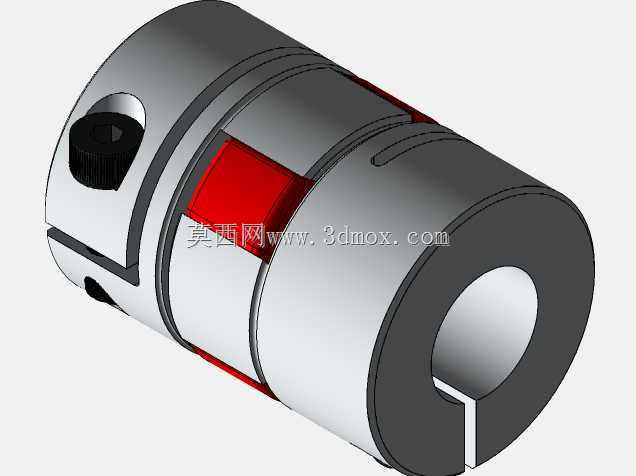

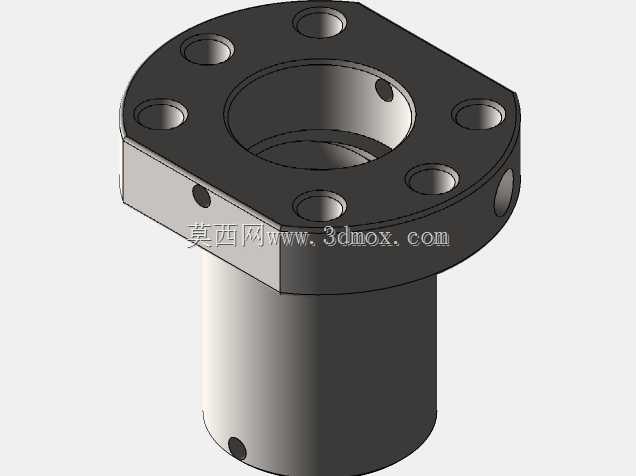

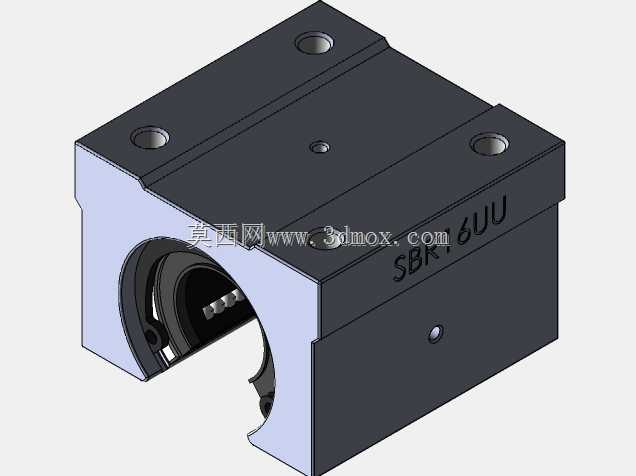

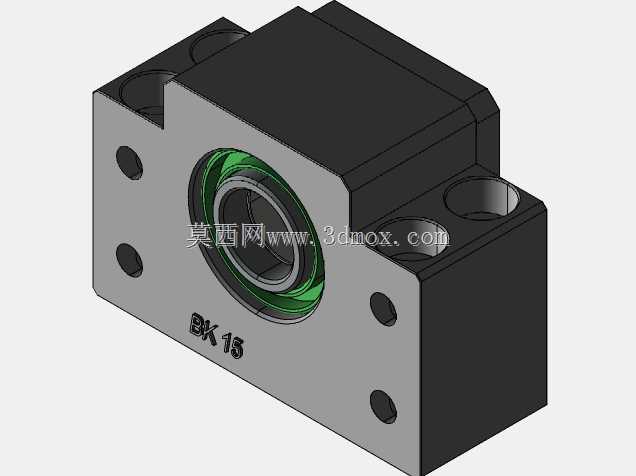

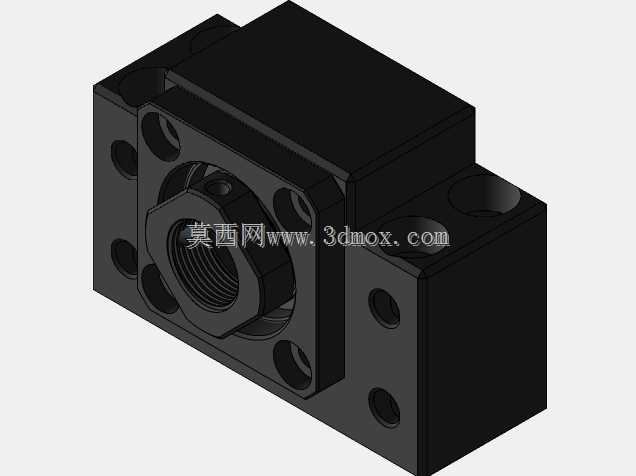

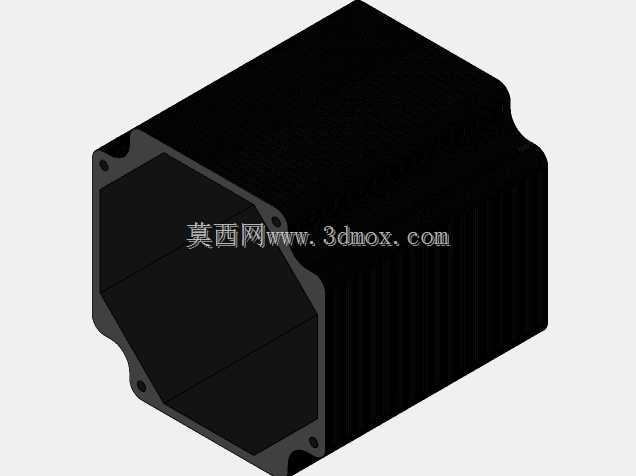

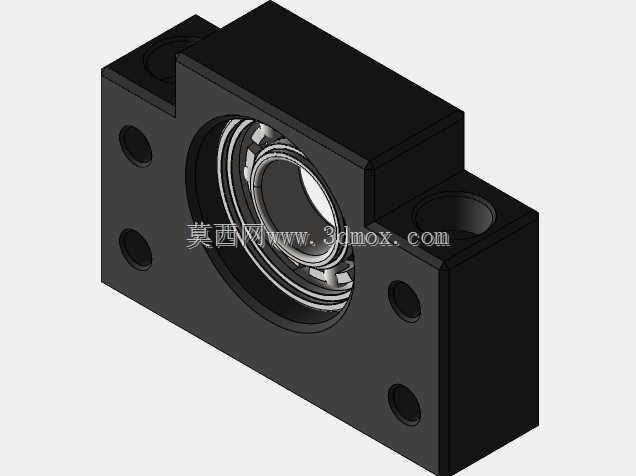

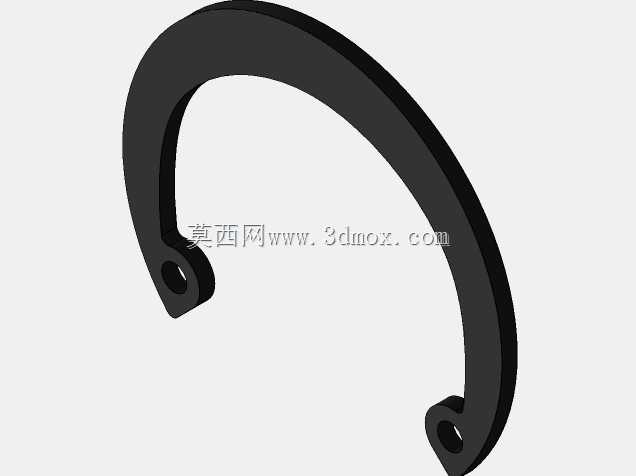

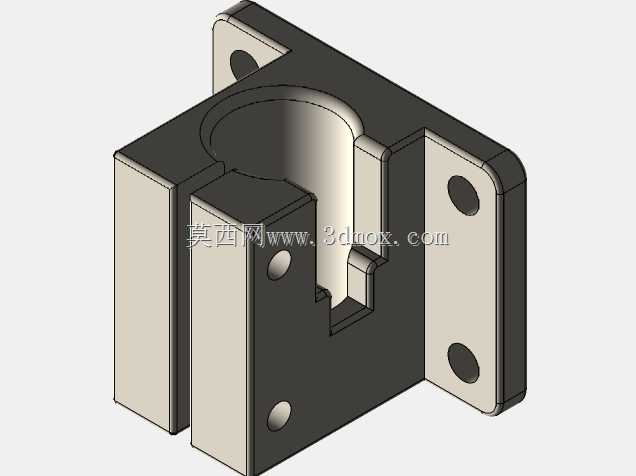

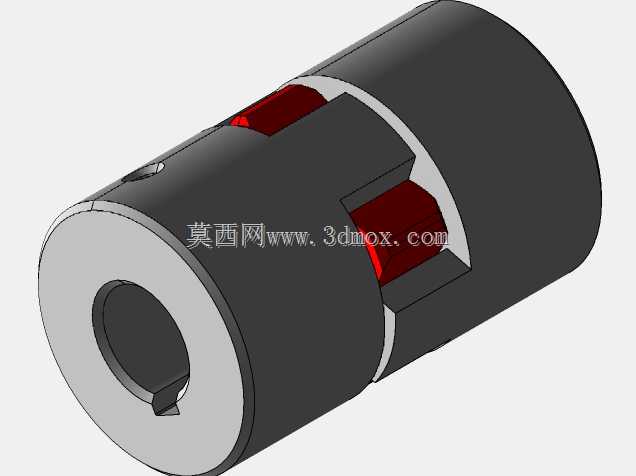

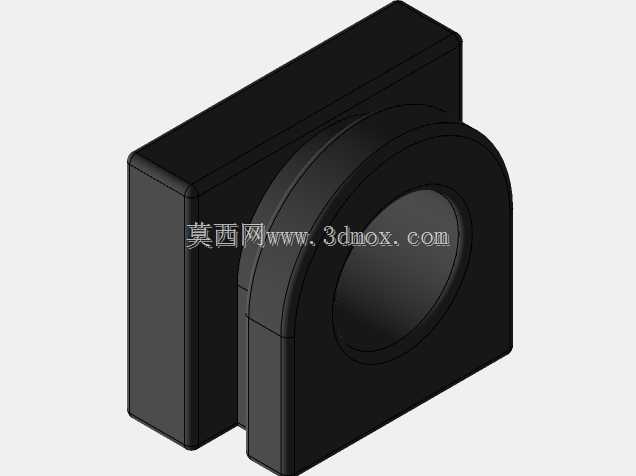

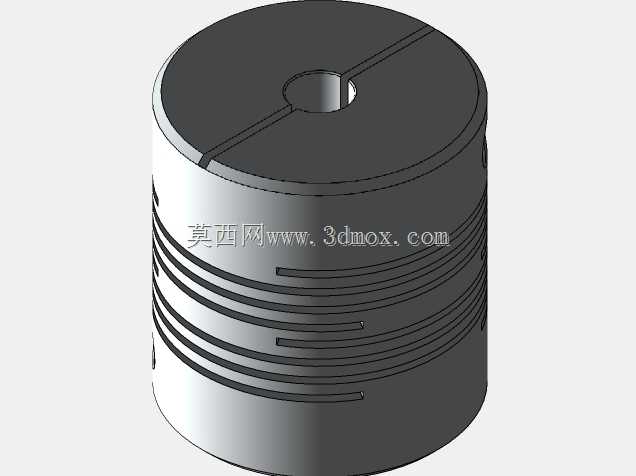

　　结构建模过程中，栅条台面、龙门横梁、滑座连接板、割炬夹持座均按实际装配关系拆分零件，传动件、导轨滑块、电机安装座的配合面与安装孔位完整表达，可直接用于方案评审、外购件选型核对以及现场拼装指导，针对不同幅面需求，还可通过调整床身长度、横梁跨距快速衍生出多规格机型。
