手动弹簧复位双瓣凸轮夹持工装

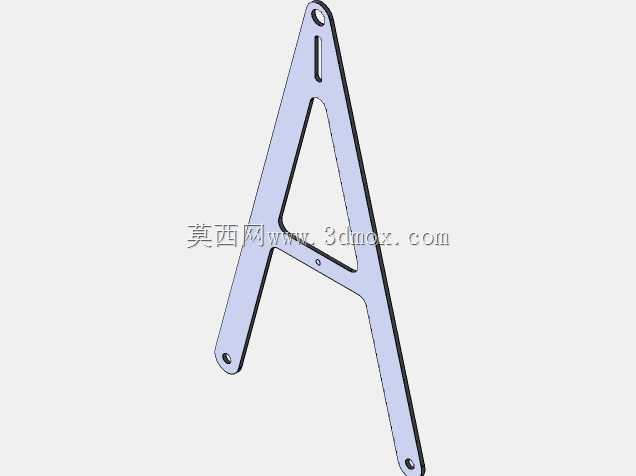

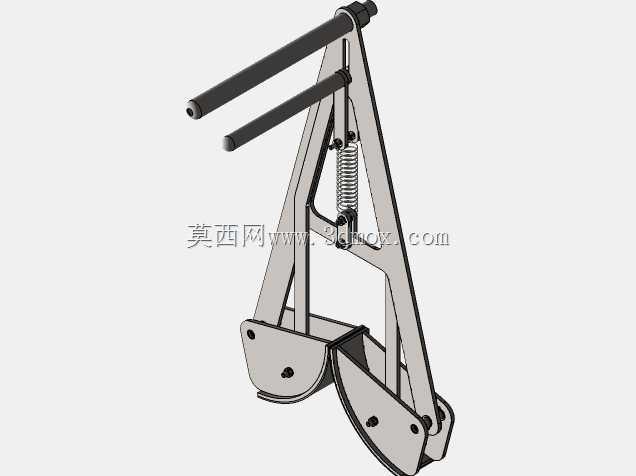

　　这套夹持机构采用双瓣式抓斗外形与手动杠杆操作相结合的结构思路，主要面向轻型物料抓取、工位临时夹持、教学演示以及小型工装验证等场景。整体骨架由两根斜向侧板构成稳定的A形支撑，顶部穿设长操作杆，作业人员通过压下或抬升手柄即可带动内部连杆动作，使下方两块弧形夹板绕铰接点同步开合。

　　从实际用途看，该机构适合夹持块状、颗粒状或外形不规则的轻型物件，也可作为取样、搬运、定位工序中的辅助夹紧装置。双瓣夹板内侧形成近似斗状的容纳空间，闭合时能够包裹物料，降低滑脱风险；张开时依靠两侧回转轨迹让出取放空间，便于物料进入或脱离。

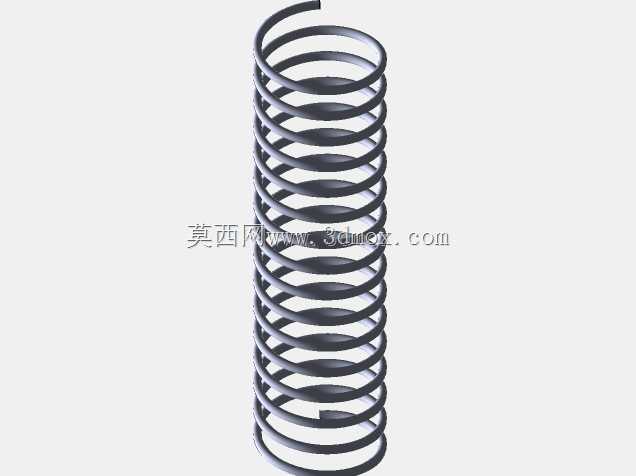

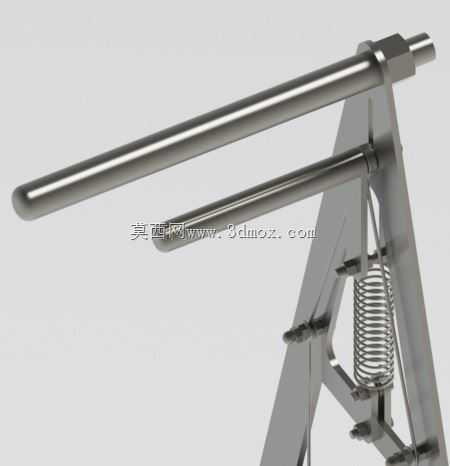

　　结构设计上，长手柄提供了明显的力臂优势，操作人员不需要很大的输入力就能获得足够的夹持力。中部设置弹簧组件，在手柄释放后可推动连杆回到预定位置，使夹板保持张开或闭合趋势，减少人工持续施力。弹簧、连杆、摇臂和夹板之间的铰接关系清晰，运动链短，后期维护时只需关注销轴磨损、弹簧疲劳和夹板接触面变形三类问题。

　　外形边界方面，机构高度主要由斜撑侧板和顶部手柄决定，长度方向受长操作杆影响较大，布置时需要预留手柄上下摆动的空间。下部夹板回转区域应保持无遮挡，机架或输送线侧板不能干涉瓣体张开轨迹。安装固定可通过底部横梁、侧板孔位或外接支架完成；若用于流水线，应将夹持中心与物料输送中心对齐，并保证操作杆位于人员容易触及的位置。

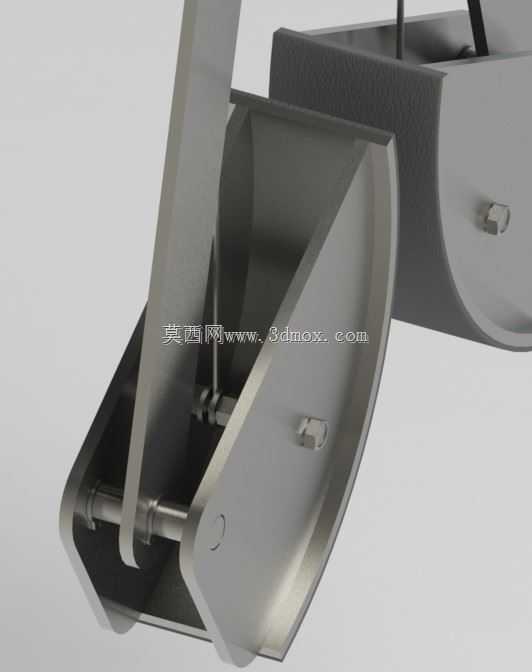

　　夹板轮廓采用圆弧过渡，既提高容纳能力，也避免尖角对物料造成损伤。凸轮夹板与连杆的配合决定了闭合终点的锁紧特性，设计时需要关注死点位置：当连杆接近伸直状态时，外力反传至手柄的趋势减弱，夹持稳定性更好；但若越过死点过多，松开操作会变得费力。实际建模中应重点核对销轴同轴度、夹板闭合间隙、弹簧行程以及手柄极限角度，确保机构在完整开合过程中无卡滞、无干涉。

　　该方案结构直观、零件数量少，对加工精度要求适中，适合作为轻型手动夹紧工装进行参数化改型。
