高精度螺旋齿轮传动零件三维设计

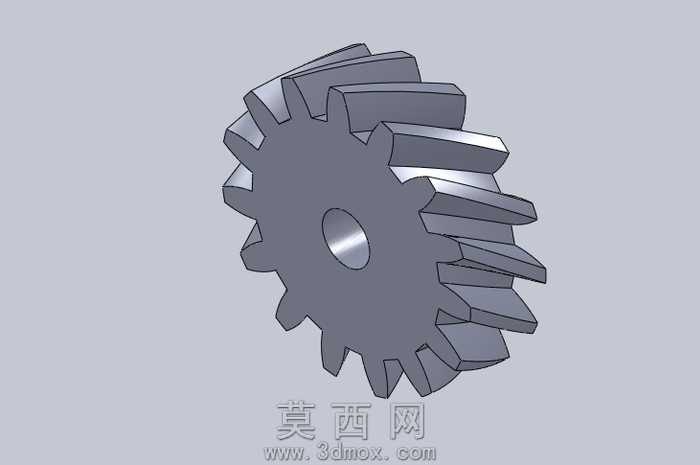

本螺旋齿轮三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循机械设计标准中螺旋齿轮的齿形生成规范，首先通过渐开线方程绘制齿轮端面齿廓曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫描切除特征生成单个轮齿结构，再利用圆周阵列命令完成全部轮齿的均匀排布，保证各轮齿的齿距、齿厚参数完全一致，避免传动过程中出现卡滞或传动不均的问题。模型中心设置标准安装轴孔，轴孔边缘做微小倒角处理，既符合实际零件的加工工艺要求，也能在装配时起到导向作用，避免装配过程中刮伤配合轴的表面。模型整体采用金属质感的哑光灰材质进行渲染，还原钢制齿轮的真实视觉效果，轮齿的齿顶、齿根过渡曲面做了平滑处理，消除建模过程中可能出现的尖锐棱角，还原实际机加工后零件的圆角过渡特征。设计过程中重点考量螺旋齿轮的啮合特性，轮齿的螺旋升角参数经过合理设置，保证齿轮啮合时重合度符合传动要求，相比直齿圆柱齿轮具备更平稳的传动性能、更低的运行噪音，能够承受更大的传动载荷。模型的各部分结构比例协调，齿宽、齿顶圆直径、轴孔直径的参数搭配符合通用机械传动的设计规范，可直接用于传动机构的虚拟装配、运动仿真验证，也可作为机械设计教学、齿轮传动方案演示的参考模型。建模过程中所有特征均保留完整参数，方便后续根据实际传动需求调整模数、齿数、螺旋角等核心参数，快速生成适配不同工况的螺旋齿轮模型，大幅提升同类型零件的设计效率，减少重复建模的工作量。模型的细节处理贴合实际生产要求，轮齿表面无多余几何特征，轴孔的圆柱度、轮齿的分度圆精度都在建模阶段做了约束，保证模型导入仿真软件后能够准确模拟真实齿轮的传动状态，为后续的干涉检查、载荷分析、运动学仿真提供精准的数字模型基础。
