23齿直齿圆柱传动齿轮三维设计

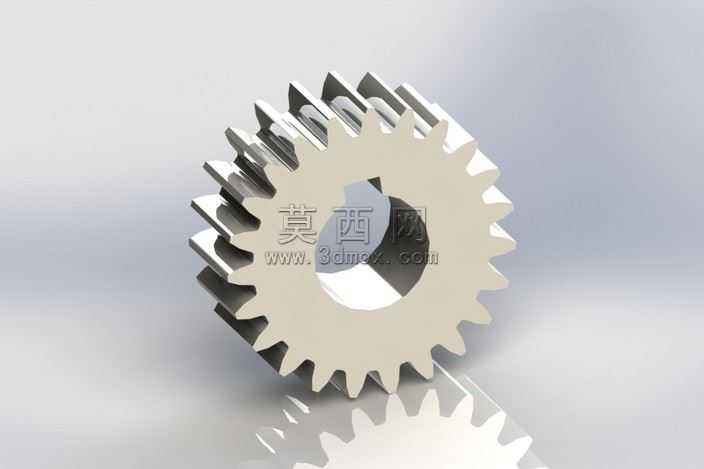

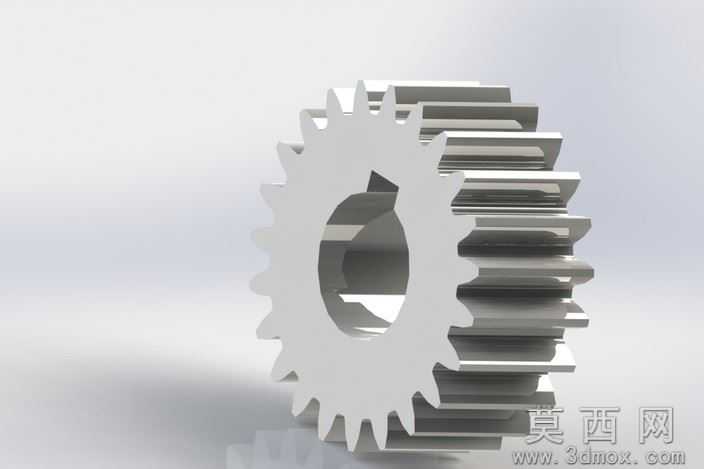

本作品为23齿直齿圆柱齿轮的三维设计成果，建模过程依托三维机械设计软件完成，全程遵循机械设计标准中直齿圆柱齿轮的参数规范开展。建模初期先明确齿轮的核心设计参数，确定齿数为23，匹配通用传动场景下的模数、压力角取值，保证齿形轮廓符合渐开线生成逻辑。建模时首先绘制齿轮的基准草图，以中心孔轴线为基准建立基准面与基准轴，先完成齿轮内孔的轮廓绘制，通过拉伸特征生成齿轮的基体轮毂部分，再依据渐开线齿廓的生成原理，通过参数化方程绘制单个齿的齿形轮廓，对齿顶圆、齿根圆做符合工艺要求的圆角过渡处理，避免应力集中问题。完成单个齿形的特征创建后，通过圆周阵列命令，以齿轮中心轴为阵列基准，均匀阵列生成全部23个轮齿，保证每个轮齿的间距、齿形尺寸完全一致，确保传动过程中的啮合精度。轮齿部分完成后，对齿轮的端面、内孔壁做细节处理，添加符合装配要求的倒角特征，同时对齿轮中心的异形安装孔做精准的尺寸约束，保证该孔可与对应规格的传动轴实现可靠配合，满足扭矩传递的使用需求。材质设置阶段，针对工业齿轮常用的合金结构钢材质做参数调整，赋予模型金属材质属性，调整材质的粗糙度、反光度参数，还原钢制零件经机加工后的表面质感，同时添加环境光影效果，让轮齿的啮合面、齿根过渡区域的结构细节清晰呈现。渲染阶段采用工作室级别的光照环境，通过多角度光源布置，凸显齿轮的立体结构，让轮齿的厚度、齿形的曲面轮廓、轮毂的结构层次都能直观展现，既可以清晰呈现齿轮的整体外观，也能准确表达各部分的结构尺寸关系。设计过程中充分考虑齿轮的实际使用场景，在齿根位置预留了足够的强度余量，避免传动过程中出现断齿风险，内孔的异形结构设计可有效防止齿轮与传动轴之间出现相对转动，保证动力传递的稳定性。整个模型的特征树逻辑清晰，所有尺寸均做参数化关联，后续如果需要调整模数、齿厚等参数，可直接通过修改参数驱动模型更新，具备良好的可编辑性，可直接用于机械传动结构的装配设计、运动仿真分析，也可作为机械设计教学的演示案例，帮助学习者理解直齿圆柱齿轮的结构特点与建模逻辑。
