重载矩形截面红色圆柱压缩弹簧

　　这款红色圆柱螺旋压缩弹簧采用矩形截面型材绕制，属于重载型弹性储能元件，在冲压模具、夹具工装、液压缓冲回路以及重型设备限位结构中十分常见。与普通圆丝弹簧相比，矩形截面材料在相同外径与安装高度下能够提供更大的有效承载面积，应力分布更贴近模具高速开合时的反复冲击工况，抗蠕变和抗疲劳余量也更充足。

　　从结构外形看，弹簧两端为并紧磨平端，端部支承圈与工作圈过渡平滑，端面经过磨削后可获得较高的平面度。装配时，端面直接贴合孔底或压板，能够避免偏载造成的局部点接触；弹簧中径与外圈直径需要和安装孔、导向芯轴保留合理间隙，通常外径与孔壁之间留单边间隙，内径与导杆之间也需预留导向余量，防止压缩过程中因侧向屈曲而擦伤孔壁或发生卡滞。

　　建模过程中，螺旋主体不能简单用圆形扫掠路径替代。矩形截面在沿螺旋线扫掠时，需要控制截面相对螺旋切线的扭转方向，使型材宽面始终保持稳定的径向与轴向方位，这样绕出的弹簧才会呈现真实模具弹簧的平直圈面，而不是截面随路径随意翻转。端部并紧圈需要将节距逐步收小至圈间贴合，再通过磨平端面形成封闭支承面；过渡区则要保证工作圈到支承圈之间曲率连续，避免在三维装配中出现干涉或应力集中误判。

　　实际选型时，弹簧的自由高度、安装预压高度和最大压缩量共同决定工作力值。预压一般用于消除机构空程，使压板、顶杆或复位机构在初始位置就保持稳定接触；继续压缩时，弹簧力随变形量近似线性增长，可用于卸料、顶出、回程缓冲和振动隔离。若布置在模具内部，还要校核完全闭合状态下的圈间间隙，防止并圈后产生冲击载荷；若多根弹簧并联使用，则应保证型号、预压量和导向长度一致，使受力均衡。

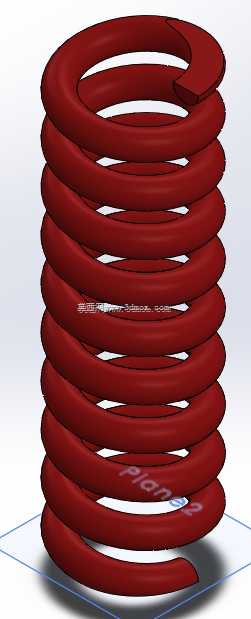

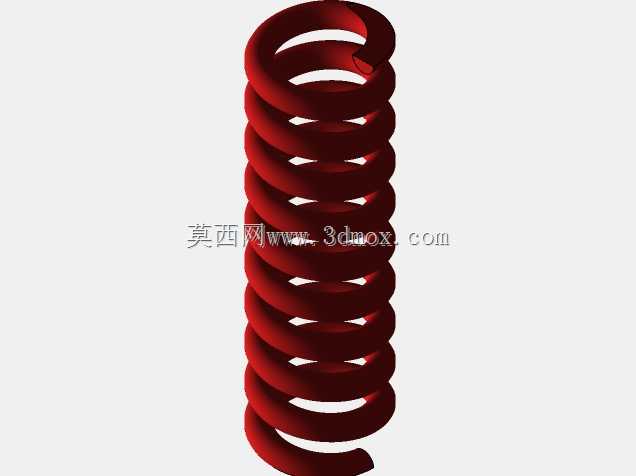

　　该模型把螺旋升角、端部收口、截面宽厚比例和红色表面处理都完整表达出来，可用于检查弹簧在装配腔体内的边界占用，也能辅助完成导向杆长度、沉孔深度、压板厚度等相关结构的联动设计。
