费斯托气动气缸连接组件三维结构设计

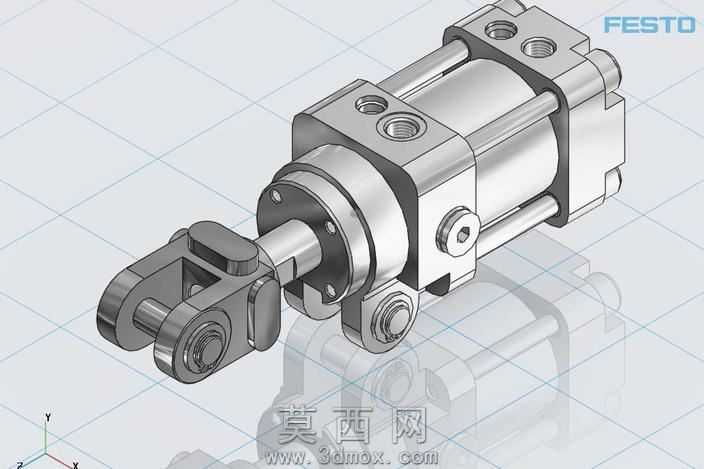

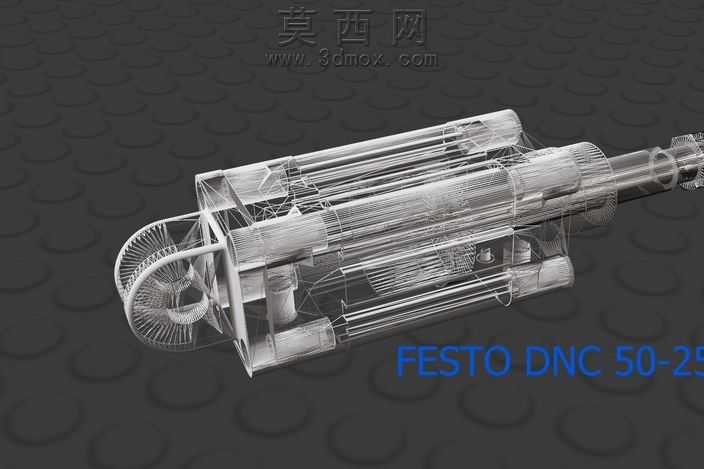

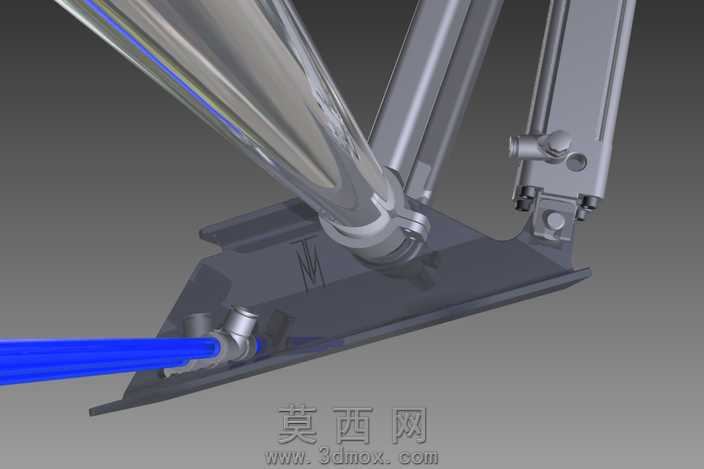

本作品为费斯托气动气缸配套连接组件的三维建模设计，整体建模过程围绕气动系统实际装配需求展开，依托三维建模软件完成全参数化结构搭建，确保各部件尺寸匹配费斯托标准气缸的安装接口规范。建模阶段首先对气缸安装底座、铰接接头、气路快插接口等核心部件进行单独草绘，通过拉伸、旋转、倒角等基础特征命令构建主体轮廓，针对铰接位置的转动配合结构，采用同轴度约束完成装配关系定义，保证气缸动作时连接部位可实现预期角度摆动，无结构干涉问题。材质渲染阶段，对气缸缸筒部分赋予抛光金属材质，调整反射参数还原金属缸体的亮面质感与环境反射效果；对安装底座赋予哑光硬质合金材质，模拟实际工业配件的磨砂金属表面；对气动管路部分赋予半透明蓝色工程塑料材质，还原气动软管的视觉特征，同时对紧固件、密封件等小部件分别赋予对应材质，区分不同零件的材质属性，提升模型整体的真实感。结构设计上充分考虑气动元件的实际使用场景，底座预留标准安装孔位，可直接与设备机架完成固定，铰接接头采用球面配合结构，可补偿安装过程中的微小角度偏差，气路接口采用标准快插结构尺寸，匹配常规气动软管的插拔安装需求，整体结构紧凑，无冗余设计，完全贴合工业气动系统的装配使用逻辑。设计过程中反复校验各部件的配合间隙，对转动部位预留合理的活动余量，避免实际装配后出现卡滞问题，同时对受力较大的底座连接部位做了加厚处理，提升结构的刚性与使用寿命，整体模型可直接用于气动系统装配演示、设备方案布局展示以及相关机械设计的参考调用，能够直观呈现费斯托气动气缸配套连接结构的装配关系与外观特征。
