加药灌装流量调节装置结构设计

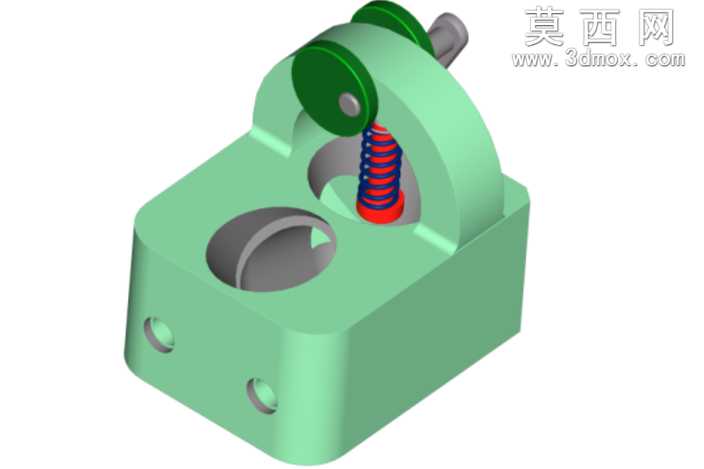

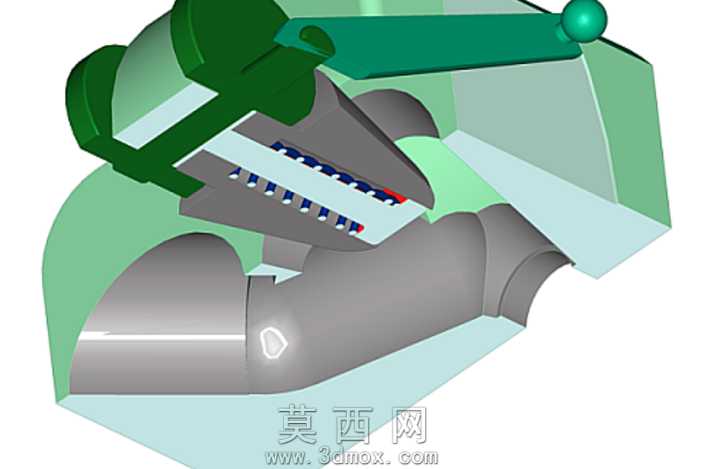

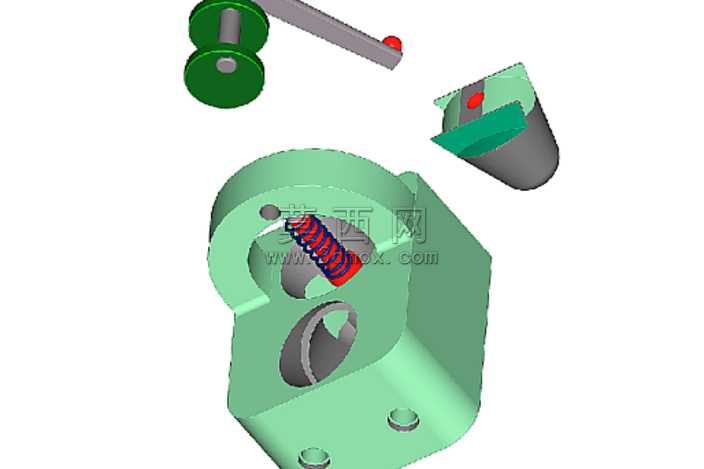

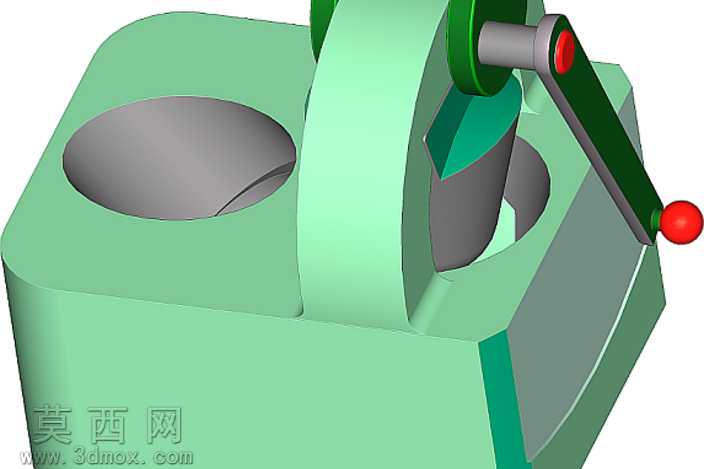

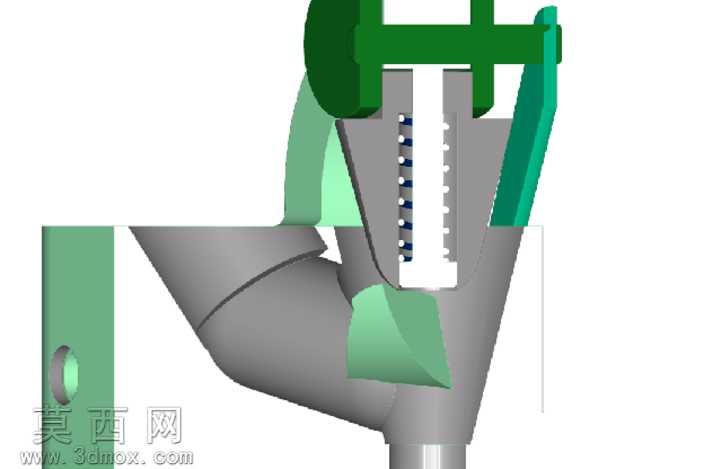

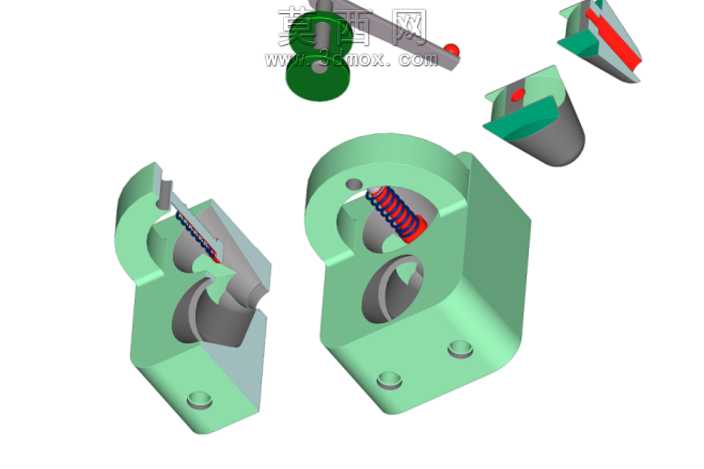

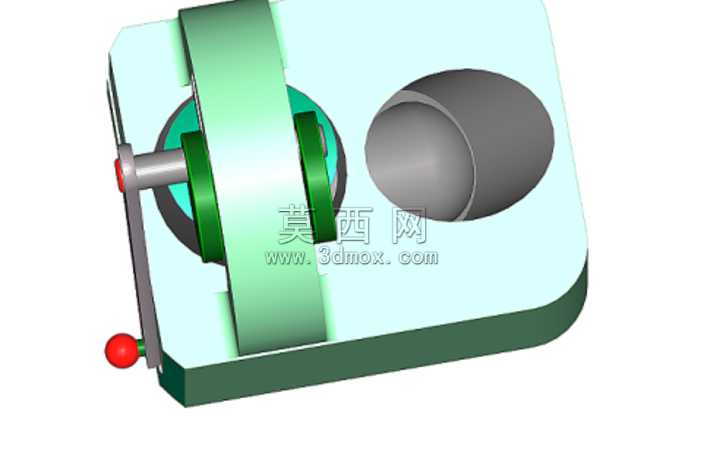

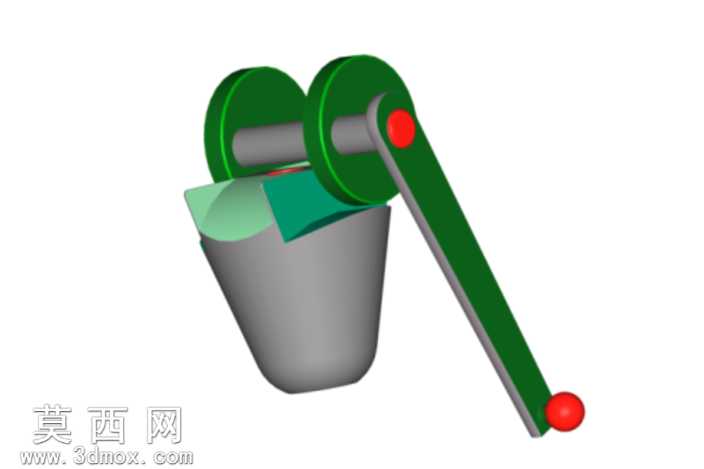

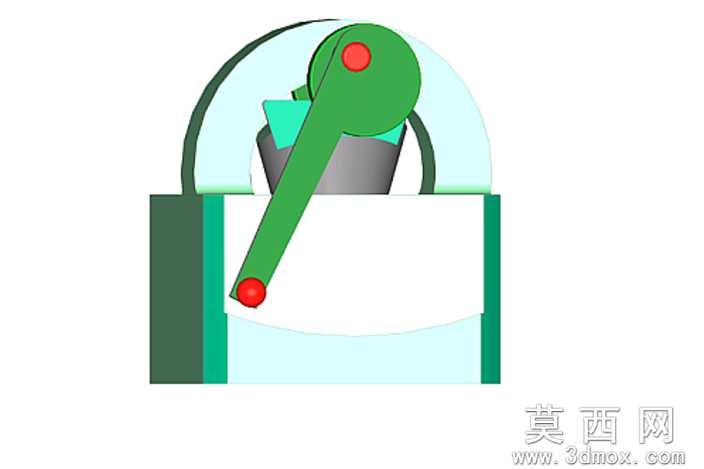

本模型为加药装瓶工序配套的灌装调节装置，采用三维参数化建模方式完成全结构搭建，建模过程中对各配合零件做了精准的装配约束，完整还原装置的实际装配关系与运动逻辑。模型主体基座采用哑光浅绿工程塑料材质渲染，表面做了细微磨砂质感处理，还原工业注塑零件的真实视觉效果；上部铰接的凸轮压轮采用深绿色硬质塑料搭配金属转轴的材质组合，压轮边缘做了圆角过渡处理，避免运动过程中出现应力集中问题；内部复位组件采用红蓝分层的弹簧结构建模，弹簧节距、线径参数均按照常规灌装调节的复位力需求设定，弹簧底部设置红色限位座，保证弹簧压缩过程中不会出现偏斜移位。基座上开设的两个贯通安装孔用于将整个调节器固定在灌装设备的安装工位上，孔位边缘做了倒角处理，方便装配时的螺栓导入；基座上部的拱形支架为凸轮压轮提供铰接支撑，支架与基座为一体化建模结构，保证整体结构的刚性。设计过程中充分考虑灌装流量调节的使用需求，通过凸轮压轮的摆动行程控制内部流道的通断开度，配合弹簧的自动复位作用，实现灌装过程中药剂流量的精准调节，避免加药装瓶时出现滴漏、剂量不准的问题。各运动部件之间预留了合理的装配间隙，既保证运动过程无卡滞，又不会因间隙过大导致调节精度下降；所有外露的零件棱边均做了圆角处理，符合工业设备的安全设计要求。渲染阶段采用均匀的工业场景布光，清晰展现各零件的结构层次与材质差异，多角度展示了装置的外部轮廓与内部核心组件的配合关系，能够直观呈现该调节器的工作原理与结构特点，可用于加药灌装设备的结构设计参考、装配工艺演示以及相关教学场景使用。
