五层住宅室内供热采暖系统三维设计

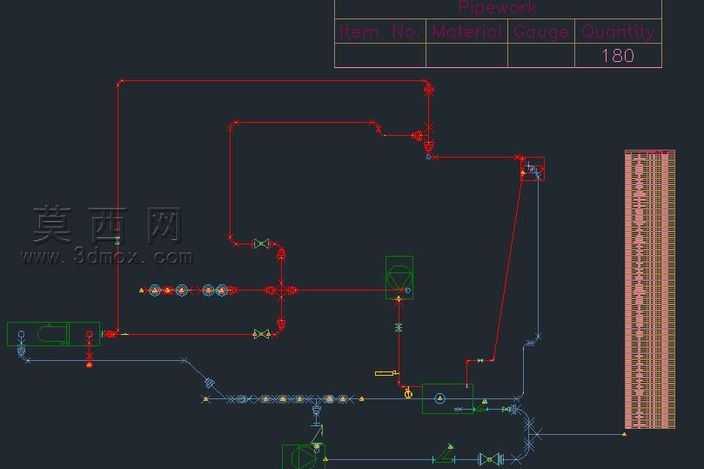

本作品为五层住宅室内供热系统的三维设计成果，建模阶段依托三维CAD平台完成全流程搭建，首先梳理住宅套内空间的供热需求逻辑，以分户循环、同程布设为核心设计思路，先完成供热主干管的走向定位，匹配建筑墙体、楼板的预留孔洞位置，避免管线与建筑结构构件产生碰撞冲突。建模过程中对不同功能的管线做了差异化视觉区分，供水干管、回水支管、排气支路分别采用对应色彩的材质渲染，清晰呈现介质流向逻辑，所有管路的弯头、三通、四通等连接节点均按照暖通施工规范做了圆角过渡处理，还原实际施工中的管路弯折工艺，避免直角弯折带来的水阻增大问题。模型中完整还原了供热系统的核心附属构件，包括入户控制阀门、支路调节球阀、末端排气装置、分集水器接口、散热器连接点位，每个构件的尺寸比例均参照民用供热常用配件的标准参数设置，阀门的手轮、阀体、连接丝扣等细节结构都做了精细化建模，材质上区分了金属阀体的哑光金属质感、管路的防锈涂层质感，让整体模型的视觉呈现贴近真实工程场景。设计过程中充分考虑了管路的水力平衡要求，通过调整各支路的管线长度、布设路径，让不同朝向、不同位置的供热末端阻力差值控制在合理区间，减少后续使用中出现的局部不热问题，同时在管线的最高点位预留了自动排气阀的安装位置，在最低点位设置了泄水阀接口，匹配实际运维中的排气、泄水检修需求。整体模型的结构逻辑清晰，各构件之间的连接关系准确，既可以作为暖通设计的方案参考，也可用于施工交底的可视化展示，帮助施工人员快速理解管路走向与构件安装位置，减少施工中的错漏问题。
