水下观测作业型遥控潜器结构设计

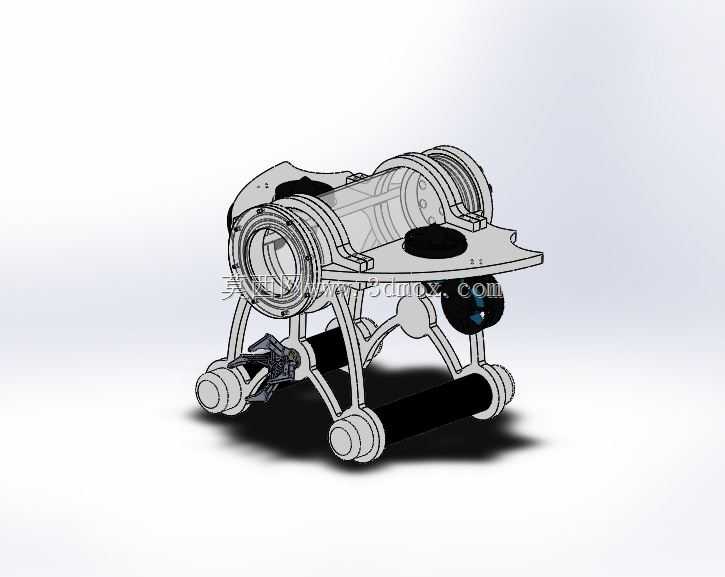

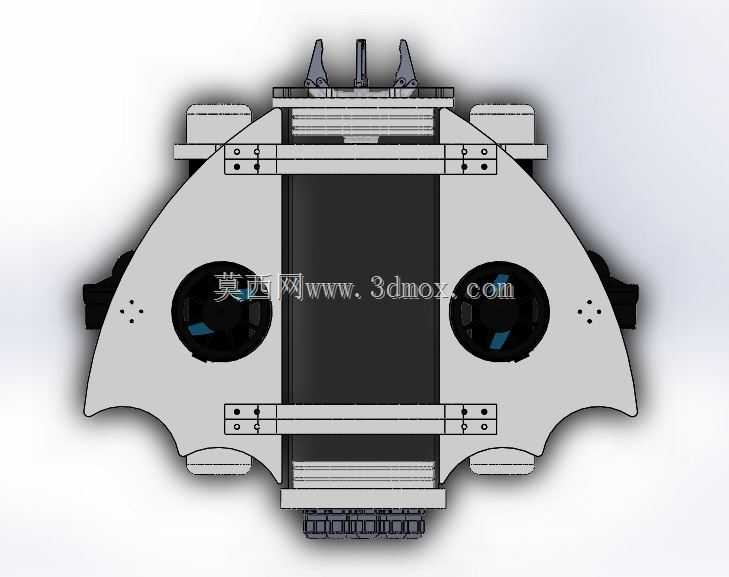

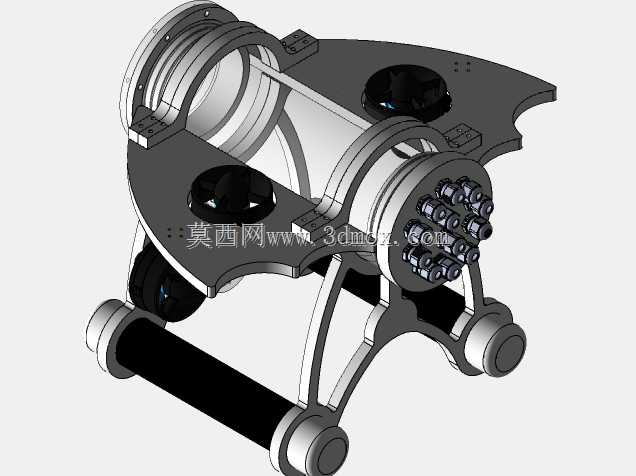

　　这套水下遥控潜器的结构方案，围绕近岸浅水观测、养殖区巡检、水下构筑物摸排这类高频低强度作业场景搭建，没有追求大深度重载配置，整体布局优先兼顾狭小水域通行能力与外挂拓展余量。整机采用框架式承载思路，上部横向布置两个并排的密封耐压舱，舱体两端采用法兰端盖加径向密封的结构形式，所有穿舱线缆都通过独立的密封接插件引出，避免单处密封失效波及全部电控单元；左侧舱段预留透明观察窗安装位，可直接搭载前置摄像模组，右侧舱段主要容纳主控板、电源管理模块与通信传输单元，两舱之间通过镂空的上层安装板固定，板面上预留多组M4标准螺孔，可根据任务需求加装补光灯、小型声呐或者水质检测传感器。框架下部没有采用一体式密封壳体，

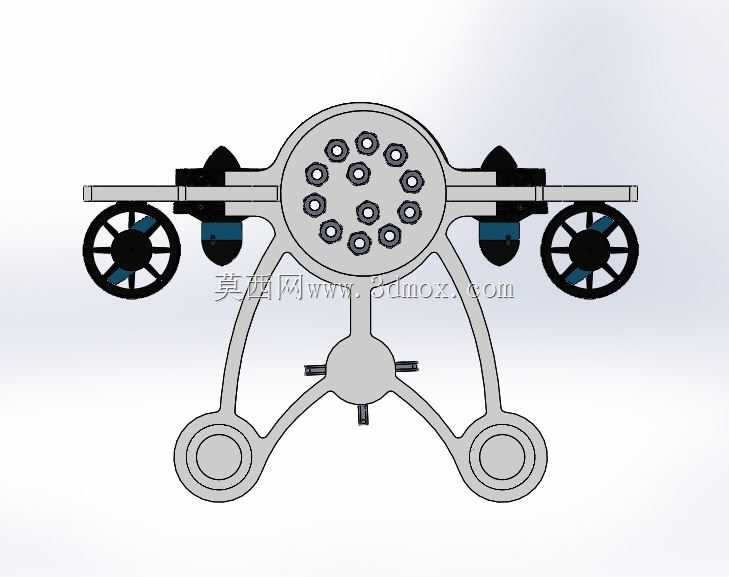

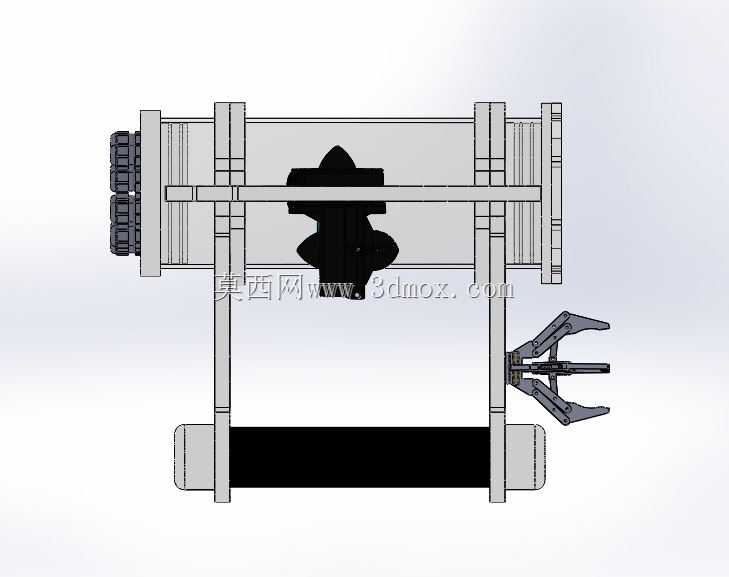

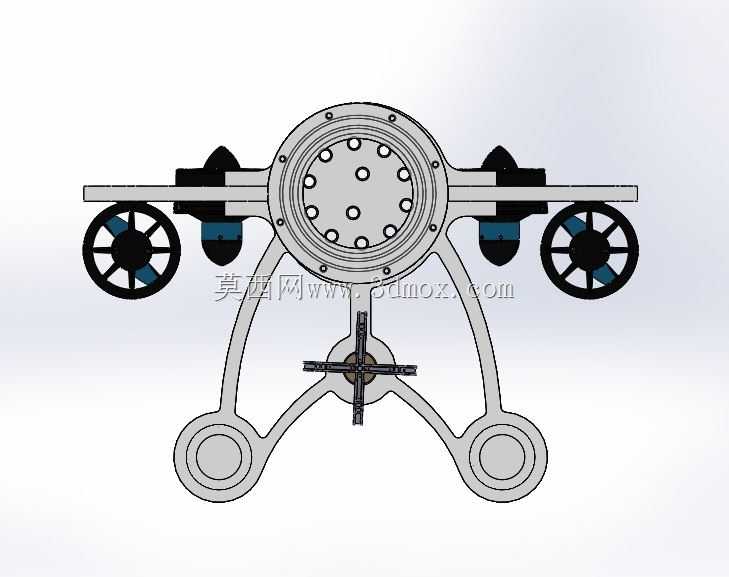

　　而是用四根弯折成型的支撑腿连接上下两层安装位，腿部做了等距减重开孔，既降低整机水下重量，也能在发生侧向碰撞时通过轻微形变吸收冲击，避免冲击力直接传递到耐压舱的密封结合面。推进系统的布置充分考虑浅水作业的抗缠绕需求，底部横向布置一台大直径涵道式推进器提供前后方向主推力，左右两侧支撑腿下端各安装一台小型侧向推进器，配合尾部挂载的垂直方向推进单元，可完成原地转向、定深悬停、低速横移这类观测作业必需的机动动作，所有推进器的线缆都沿支撑腿内侧走线，外侧用线卡固定，不会突出框架外轮廓，降低水草、养殖缆绳缠绕的概率。整机外轮廓控制在长四百二十毫米、宽三百毫米、高二百六十毫米的边界内，框架最外侧所有突出件都做了圆弧过渡，

　　下水投放时不需要额外加装防护笼，单人即可完成收放作业。设计过程中把重心布置在浮心下方，框架下部的推进器和配重块集中布置在底层安装位，上部密封舱提供主要浮力，天然具备自稳扶正特性，即使水流冲击发生侧翻，也能自动回正到水平姿态。耐压舱的端盖密封槽采用双O型圈冗余设计，舱体壁厚按三十米水深的静压余量校核，日常在十米以内的内河、养殖区、码头桩基区域作业时，密封可靠性有充足冗余。框架各连接点位都采用不锈钢紧固件，不同金属接触的位置加绝缘垫片，避免长期淡水或半咸水环境下出现电偶腐蚀；上层安装板还预留了机械手、采样网的快速安装接口，不需要改动主体框架就能拓展轻量作业能力，整套结构拆分后可快速装入普通便携工具箱，转场运输不需要专用吊装设备，非常适合基层水务、水产养殖、水下工程排查团队的日常使用。
