水下作业遥控潜器带机械夹爪结构

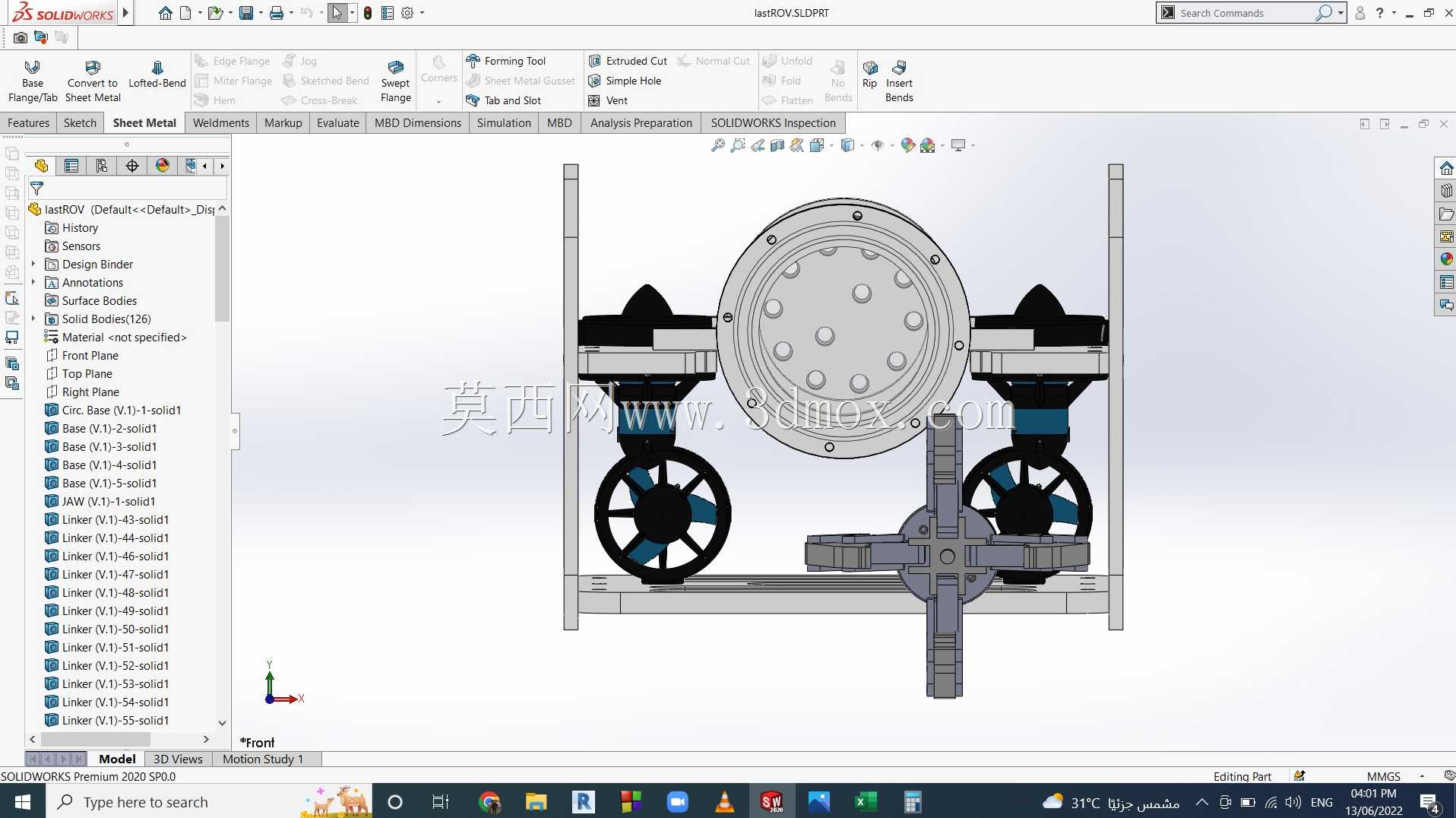

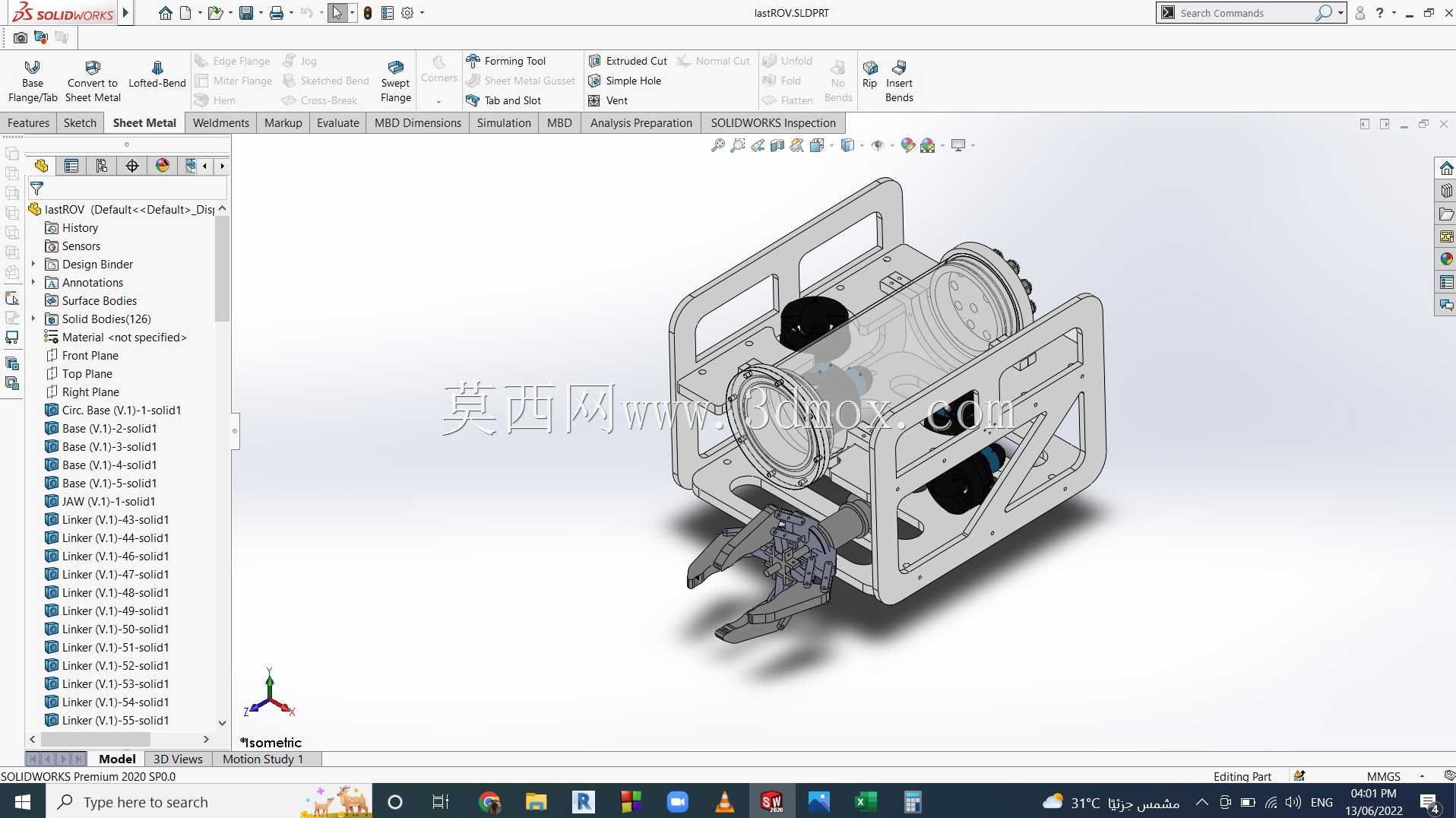

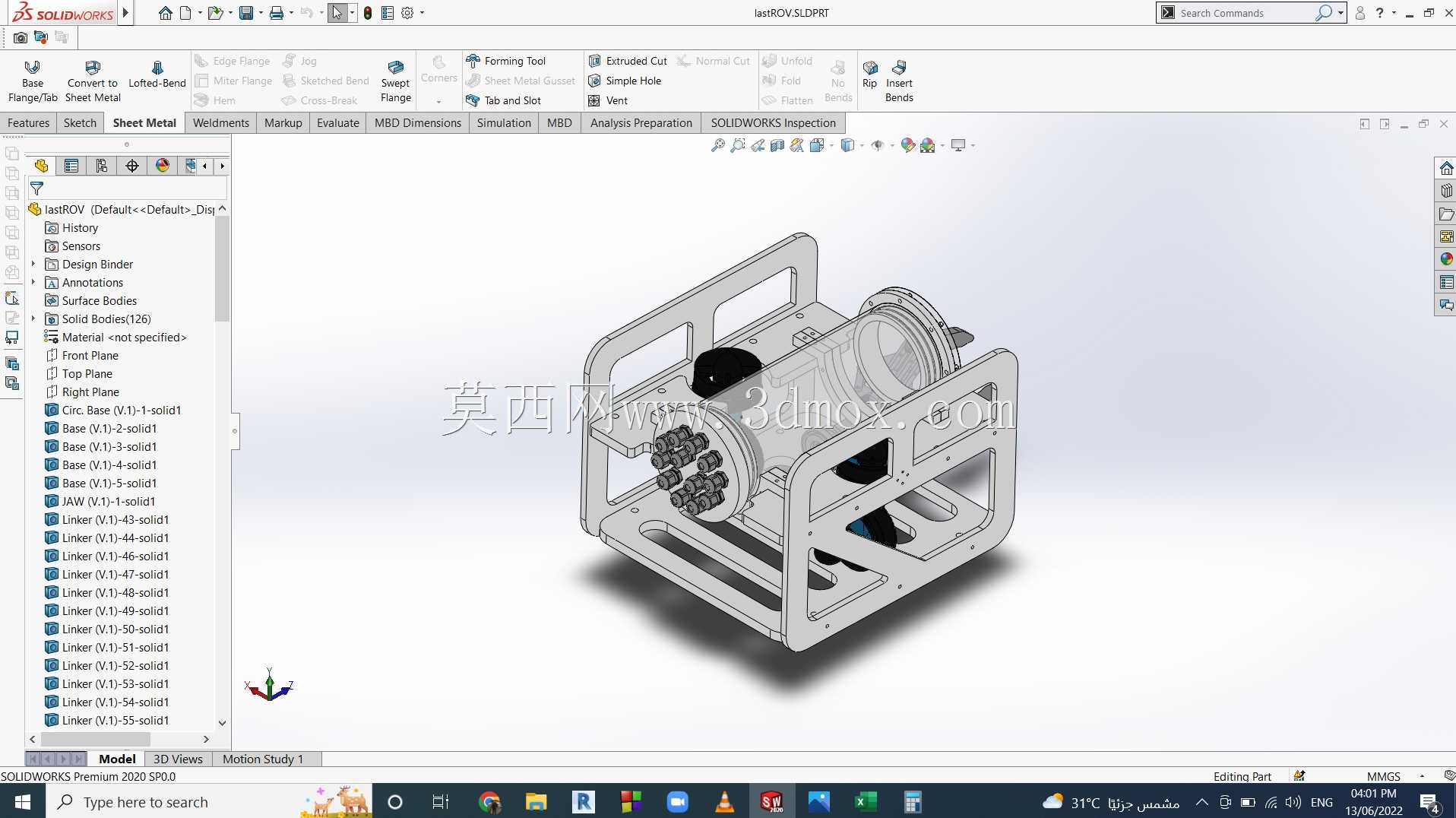

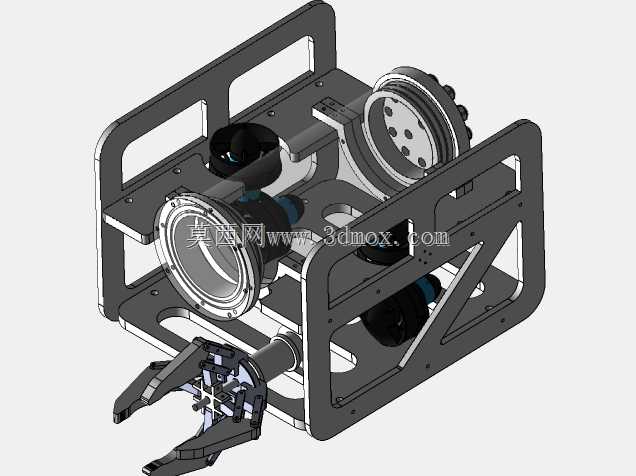

　　这套水下遥控潜器的结构方案围绕近岸浅水观测与轻载作业展开，开放式框架的布局思路优先考虑了水下装配维护的可达性，所有承压舱体、推进单元与前端执行机构都依托镂空型材架固定，既减少了水下航行的迎流阻力，也方便操作人员在甲板上快速更换外挂模块。框架两侧对称布置的卧式推进舱提供主航向推力，垂向与侧向的推进单元则配合完成定深、转向和横移动作，舱体端部的密封端盖采用径向密封加端面压紧的形式，能够承受常规作业水深下的外部水压，接插件全部集中在框架上部的走线槽内，避免脐带缆在水下摆动时与螺旋桨发生干涉。前端两指机械夹爪的安装面直接对接框架前部的铰接支座，爪指内侧做了防滑齿形，可夹持采样瓶、小型打捞件或水下检测探头，夹爪的开合行程预留了足够余量，

　　不会在收拢时触碰摄像观察窗。整体外轮廓控制在小型作业艇吊放设备的承载边界以内，框架四周的倒角护边可以防止下放过程中磕碰船舷，顶部预留的吊点位置经过重心匹配，起吊后潜器基本保持水平姿态，入水后无需额外压载调整就能快速进入航行状态。结构设计时把浮力材料的安装位布置在框架上部，较重的电池与承压舱尽量下沉，让整机重心低于浮心，形成天然的扶正力矩，即使在水流扰动下出现倾斜，也能自主回正到水平姿态。观察窗与照明模块的安装角度提前做了光路校核，灯光照射方向与摄像头视场中心重合，不会在浑水环境下因为悬浮颗粒反光造成画面过曝。框架上的多处标准安装孔位支持额外加装声呐、水质传感器或者清洗刷盘，不同任务场景下不需要改动主体框架，

　　只需要替换前端作业工具和对应的外挂支架即可。管路与穿线部位都预留了密封冗余，脐带缆的进线口采用锁紧接头，既可以承受拉扯力，也能阻断水沿线缆缝隙渗入电控舱。推进器的保护罩和框架连为一体，在水下触碰礁石或者网箱时，不会直接打坏螺旋桨叶片，夹爪根部的限位结构也限制了最大开合角度，避免传动机构在过载时硬顶损坏。
