同步带轮50型带挡边传动轮结构

　　该零件属于齿形同步传动系统中的主动或从动轮，常见于包装输送线、小型自动化专机、3D打印进给机构、纺织辅机以及电子装配设备的伺服输出端。与普通平带轮依靠摩擦传力不同，轮缘外圆加工出等距梯形齿，工作时与同步带内侧齿形逐齿啮合，主轴转角与负载位移之间保持确定传动比，不会出现打滑蠕变，在需要准确定位、频繁启停的工位上优势明显。

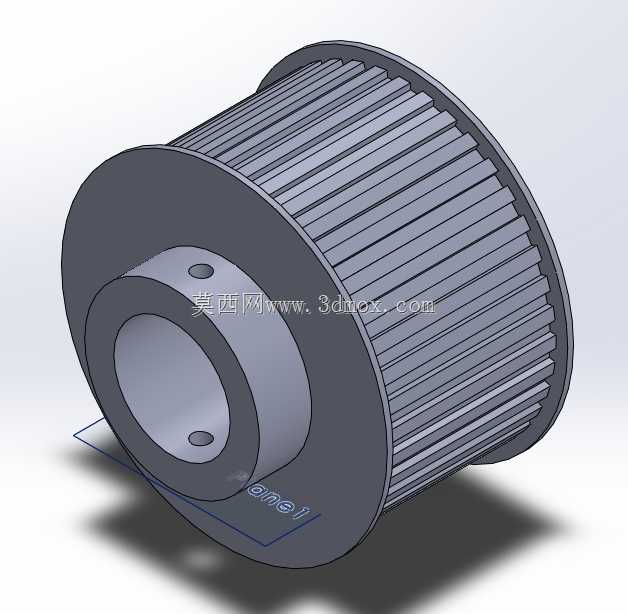

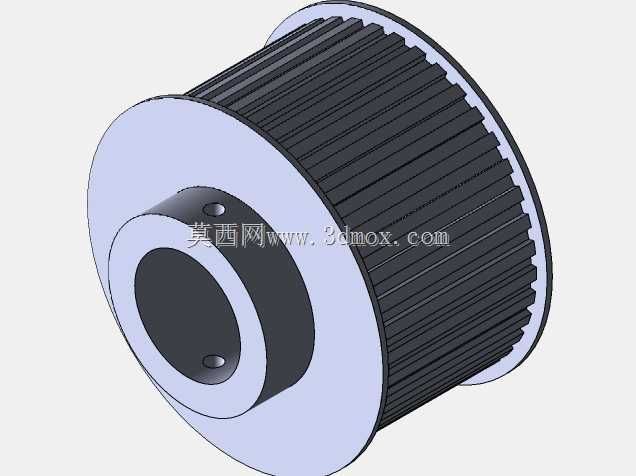

　　建模时先按节圆确定齿圈中径，再沿圆周阵列齿形，齿顶与齿根之间保留啮合侧隙，避免皮带嵌入后卡滞。轮体两侧设置高出齿顶的环形挡边，挡边内径略大于皮带宽度，当带轮水平布置或受侧向偏载时，可约束同步带轴向窜动，防止运行中爬齿、脱带；挡边与齿圈采用一体台阶结构，根部加圆角过渡，降低热处理或高速旋转时的应力集中。

　　轮毂部分向单侧延伸，中心加工通孔用于穿过轴径，端面预留两个对称螺纹孔，装配时配合紧定螺钉顶在轴的键槽平面或凹坑上，实现周向止转与轴向定位；对于扭矩较大的工况，也可在孔内增设键槽，通过平键传递转矩，避免单纯靠螺钉锁紧造成压痕。轮毂外圆与齿圈内孔之间通过辐板连接，在保证刚性的前提下去除多余材料，控制转动惯量，伺服电机加减速时响应更干脆。

　　安装边界上，需要校核齿圈外径与设备护罩、张紧轮之间的径向间隙，两侧挡边外缘到机架墙板至少留出皮带宽度偏差与对中调整余量；轴伸长度要覆盖轮毂宽度并留出锁紧螺母或挡圈位置，皮带包角不宜过小，中心距可调范围建议留出皮带节线长度的张紧量。三维建模中齿形、挡边、轮毂台阶与螺钉孔均按实体特征完整表达，可直接用于干涉检查、工程图出图以及加工工艺核对。
