带支架卧式滑轮支撑组件三维结构设计

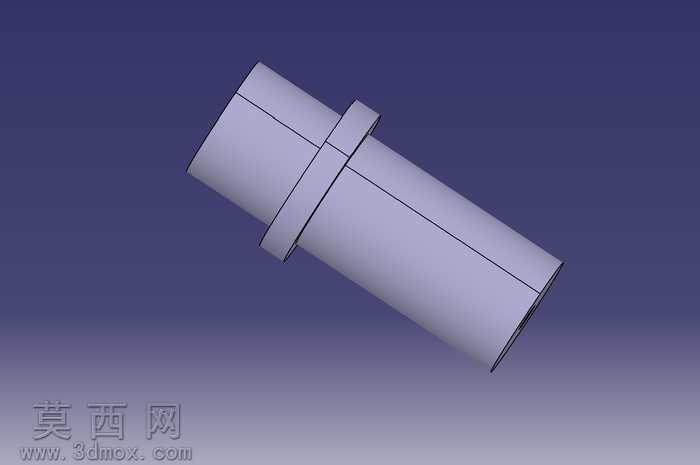

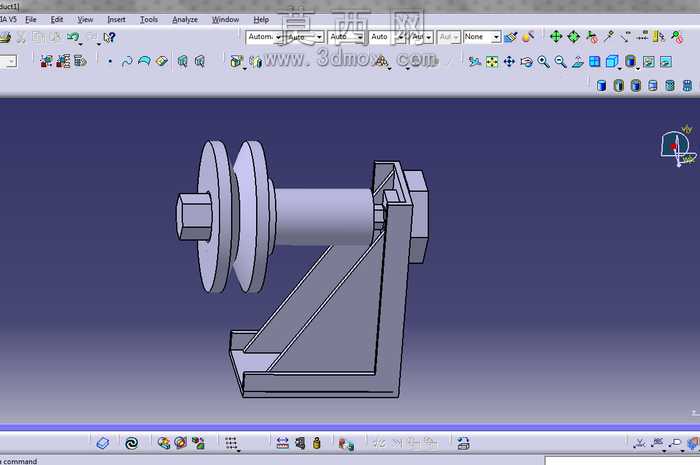

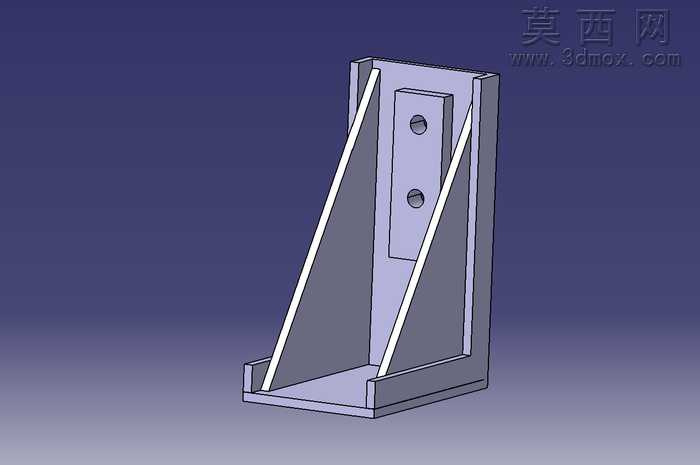

本作品为带三角加强筋支架的卧式滑轮支撑组件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，从核心的滑轮主体、穿装固定轴到L型支撑支架、端部锁紧螺母，每一个结构特征都按照实际五金构件的尺寸比例进行绘制，确保模型可直接用于后续的结构验证、装配干涉检查以及工程图导出工作。建模时首先完成滑轮轮体的构建，轮体采用双凸缘带轮结构，轮缘处做了平滑过渡的圆角处理，避免应力集中问题，轮体中心预留与固定轴匹配的通孔，孔径与轴径采用间隙配合的尺寸设定，保证滑轮可绕轴顺畅转动。固定轴采用阶梯轴结构，一端设置六角端头便于安装时施加扭矩锁紧，另一端设置外螺纹段，配合六角螺母实现滑轮与支架的轴向固定，轴身与滑轮接触的位置做了表面光洁度的参数设定，模拟实际金属轴件的加工质感。支撑支架采用L型折弯结构，竖直段与水平段之间增设三角形加强筋，大幅提升支架的整体承重能力与抗形变性能，支架竖直段上方开设与固定轴匹配的安装通孔，水平段开设两个沉头安装孔，用于将整个支撑组件固定在安装基面之上，支架的板材厚度、加强筋的厚度与高度都经过结构合理性校验，避免出现受力薄弱点。材质设定上，所有金属部件统一采用结构钢材质参数，赋予模型哑光银灰色的金属质感，轮体表面做了细微的粗糙度处理，模拟实际机加工零件的表面效果，支架与螺母、轴件的材质保持一致，保证整体视觉风格统一。渲染阶段采用软件内置的柔和环境光，搭配定向补光突出结构的轮廓层次，清晰展现各部件的装配位置与结构细节，没有添加多余的装饰性元素，重点突出构件本身的机械结构特征。设计思路上围绕滑轮支撑的实际使用需求展开，既保证滑轮转动的灵活性，又通过加强筋结构提升支架的结构强度，端部的螺母锁紧结构便于后期的拆装维护，水平段的沉头孔设计可让安装螺栓头沉入孔内，保证安装面的平整性，整体结构紧凑合理，没有冗余的设计特征，完全符合通用五金支撑构件的设计规范，可直接用于教学演示、结构参考以及相关机械产品的配套设计使用。
