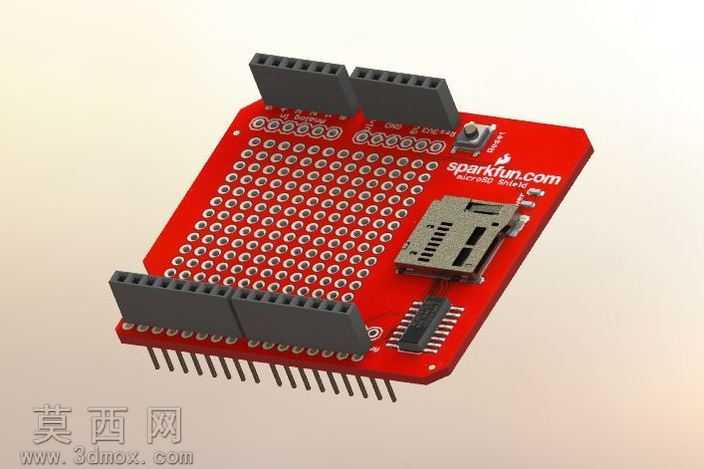

ArduinoMicroSD扩展盾板结构设计

本作品为适配ArduinoUno平台的MicroSD卡扩展盾板三维建模设计，整体建模过程围绕开源硬件的实际装配需求展开，严格遵循Sparkfun原版扩展板的实物尺寸与结构规范进行还原。建模初期首先梳理盾板的核心功能分区，将整体结构划分为PCB基板、排针排母连接组件、MicroSD卡插槽模块、贴片电子元件、丝印标识层五个主要部分逐一构建。PCB基板部分按照标准Arduino盾板的外形轮廓绘制草图，精准定位四角安装孔位与两侧排母的安装坐标，基板厚度采用常规双层PCB的1.6mm标准参数，边缘做圆角处理避免装配时剐蹭。排针排母组件分别建模上下两部分，下方排针为标准2.54mm间距直插排针，针脚长度、塑壳高度均匹配Uno主板的排母插接深度，上方排母采用堆叠式设计，预留足够空间允许其他盾板继续叠加插接，排母的定位槽与防呆结构均做精细还原，保证虚拟装配时的对位准确性。MicroSD卡插槽部分参考成熟的卡座结构进行建模，还原卡座的金属弹片、卡托导向槽、写保护检测拨片等细节结构，确保卡槽与PCB的焊接点位完全对齐，同时预留SD卡插拔的活动空间，还原真实使用时的卡合行程。板载的贴片元件包括电平转换芯片、滤波电容、上拉电阻、状态指示灯等，均按照对应封装的实际尺寸建模，元件的摆放位置完全参考原版电路的布局，还原电源走线与信号走线对应的元件连接逻辑。材质与渲染阶段，PCB基板采用红色阻焊材质，表面添加哑光磨砂质感，板上的丝印文字包括Sparkfun标识、引脚定义、功能标注均采用白色丝印材质贴合在基板表面，还原真实PCB的丝印效果；排针排母采用黑色阻燃塑壳搭配镀锡金属针脚，金属部分添加轻微反光质感模拟镀层效果；SD卡座采用金属屏蔽罩加黑色塑料基座的材质组合，金属罩表面做细微拉丝纹理处理，还原实物的金属质感；贴片元件根据类型区分材质，芯片采用黑色环氧塑封材质，电容电阻采用陶瓷或金属膜对应的质感表现。设计过程中充分考虑盾板与ArduinoUno主板的装配兼容性，所有插接件的位置、高度均经过尺寸校验，避免出现装配干涉，同时保留了板上的原型穿孔区域，还原通用原型盾板的洞洞板穿孔阵列，方便用户后续自行扩展焊接其他元件。整体建模保持贴纸文件的呈现形式，结构细节完整，可用于开源硬件的结构验证、装配演示与3D打印适配参考。
