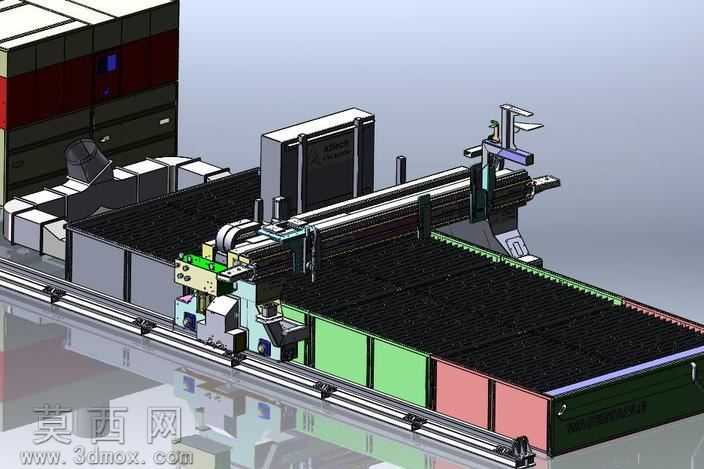

龙门式数控等离子切割设备三维建模

本作品为龙门式数控等离子切割设备的完整三维建模成果，建模过程严格遵循工业等离子切割机的真实结构比例与功能逻辑，在主流三维建模软件中完成全参数化搭建。整体结构采用双边驱动龙门架作为核心承载主体，建模时对纵向行走导轨、横梁滑移组件、等离子割炬升降调节机构、格栅式切割工作台、分区集渣料仓、侧边除尘风道接口等核心功能模块逐一进行精细化结构还原，各运动副的装配约束完全匹配真实设备的运动逻辑，可实现纵向进给、横向滑移、割炬升降的全行程运动模拟。材质渲染阶段针对不同部件的工业属性进行差异化材质赋予：龙门横梁与床身主体采用哑光机床灰铸铁材质，还原焊接机架的厚重金属质感；导轨与滑移传动部件赋予高铬钢抛光金属材质，突出传动构件的加工精度与耐磨属性；侧边料仓护板分别采用工业绿、警示红的哑光喷塑材质，还原工业设备的标准涂装规范；切割工作台的格栅支撑条采用耐高温铸钢材质，表面做氧化发黑处理，模拟长期受高温切割影响的使用质感；操作控制箱体采用冷轧钢板喷塑材质，搭配半透明的观察视窗材质，还原电控柜的真实外观。设计思路上围绕等离子切割的工艺需求展开：床身采用分段式焊接结构建模，预留除尘系统的安装接口，适配工业生产中的烟尘收集需求；割炬安装座预留防撞调节结构，还原真实设备的割炬防碰撞保护功能；工作台格栅采用模块化可拆卸结构建模，方便后续更换损耗的支撑条；双边驱动的传动结构严格同步建模，保证龙门运行的平行度精度，避免切割过程中出现轨迹偏差。整体模型装配层级清晰，各部件无干涉错配，既完整还原了数控等离子切割机的工业外观，也精准复现了设备的内部结构与功能逻辑，可用于设备结构展示、装配工艺讲解、切割动作模拟等场景，能够直观呈现数控等离子切割设备从床身承载到切割执行的完整结构组成。
