工业炉跨料输送平台与转运车结构

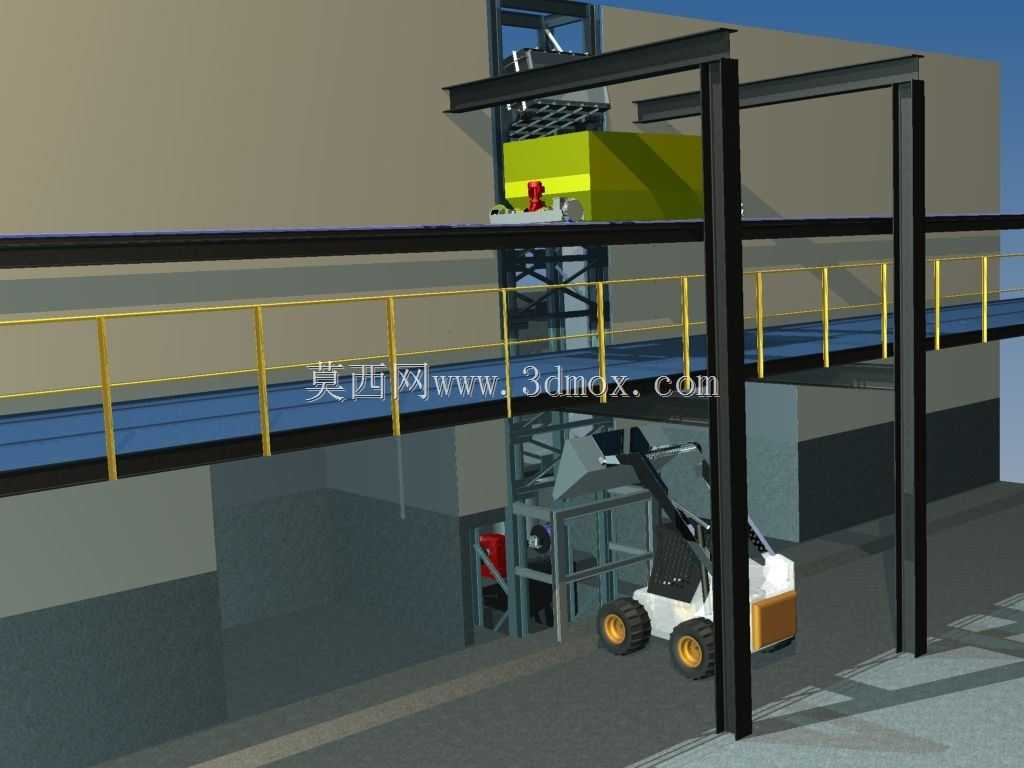

　　这套结构围绕工业炉前后物料跨越输送而展开，主体由高架钢结构平台、纵向输送轨道、黄色护栏、下方转运小车以及炉体附近的受料段组成。现场布置时，平台沿厂房立柱方向架设，黑色H型钢立柱承担竖向载荷，顶部横梁与斜撑形成稳定框架，人员通道和物料通道在同一标高上分层组织，既保证检修行走空间，也为料段从炉前到炉后的连续移动提供支撑。高架平台边缘设置连续黄色安全护栏，护栏立柱与平台边框通过螺栓或焊接固定，横杆高度和间距按人员临边防护需求布置，能够在设备运行、巡检和维护过程中降低坠落风险。平台下方保留叉车或小型转运车通行区域，图中白色轮式转运车位于受料位置附近，车体带有举升和叉取结构，可将料箱、托盘或耐热容器从地面转运至平台接口，

　　也可在检修时承担短距离搬运任务。炉体侧的黄色箱体对应耐火炉或保温段外部轮廓，物料进入该区域后需要沿既定轨迹通过高温工作区，因此上方输送机构在布置上避开热源直接辐射面，轨道支撑件与炉体之间留出热膨胀和维护拆卸间隙。输送轨道采用长直梁形式，端部与平台横梁连接，跨距根据料段重量、小车轮压和挠度控制确定；若现场存在多段拼接，接头位置应设置在支撑点附近，避免悬臂过长造成运行抖动。设计思路上，先以厂房柱网和炉体中心线确定平台标高，再反推转运车的最小转弯半径、举升高度及地面通道宽度。平台宽度不仅要覆盖输送带或轨道本体，还要兼顾一侧检修通道、管线敷设和护栏安装边界；立柱落点则需避开地面车辆行驶轨迹，并与基础预埋件对齐。

　　下方车辆的外形高度决定平台净空，叉臂升起后的最高点与平台底面之间应保留安全余量，防止物料举升时碰撞结构梁。炉前段、跨越段和落料段之间通过高度差和导向件衔接，料段在进入炉体前由定位装置限制横向偏移，离开高温区后再由下游设备承接。钢结构表面采用深色涂装，护栏使用高可见度黄色，使运行区域和人行边界在车间环境中清晰区分。整体模型把平台、轨道、炉体接口、车辆通道和防护设施放在同一空间内校核，适合用于布局评审、干涉检查、钢结构方案沟通以及工业炉前后输送线的初步设计参考。
