多通路排气歧管管路结构设计

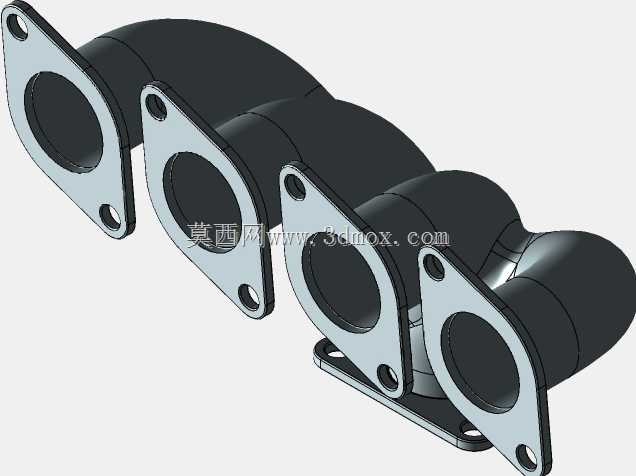

　　排气歧管是内燃机排气系统前端的核心导流部件，直接对接发动机缸盖各缸排气口，承担将各气缸做功后排出的高温高压废气统一汇集、导向后续排气后处理单元的作用，在乘用车、工程机械动力单元、小型发电机组以及通用动力机械中都有广泛应用。这套歧管结构在建模阶段优先梳理了各缸排气口的排布逻辑，首先明确缸盖侧安装法兰的孔位间距、法兰面厚度与密封面平面度要求，法兰上的螺栓过孔位置严格匹配缸盖对应螺纹孔的坐标，避免装机时出现孔位错位、密封垫压合不均导致的废气泄漏问题。管路走向设计上充分考虑各缸排气支管的长度均衡性，尽可能让不同气缸排出的废气到达总管汇合腔的路径长度差值控制在合理区间，减少各缸排气脉冲之间的干涉，降低排气背压，避免废气残留倒灌进气缸，

　　影响下一循环的进气充量效率。支管与总管的汇合区域采用顺滑的圆弧过渡结构，没有突兀的直角折角，既可以降低废气流经管路时的局部阻力损失，也能减少高温气流长期冲刷拐角位置造成的局部热应力集中。歧管管壁厚度根据不同区段的工作温度梯度做差异化设定，靠近缸盖排气侧的区段直接接触刚排出的高温废气，工作温度最高，建模时保留了足够的壁厚余量，同时在相邻支管之间预留了合理的热膨胀间隙，避免发动机长时间高负荷运行时，管路受热膨胀相互挤压产生变形开裂。安装边界方面，整体结构的外轮廓尺寸充分避让了发动机舱内周边的发电机、起动机、冷却管路以及线束布局，总管出口的连接法兰尺寸匹配后续涡轮增压器进气口或者排气催化器入口的对接标准，

　　法兰密封面预留了密封垫片的安装定位槽，管路侧面预设的安装吊耳位置对应发动机缸体上的固定支架点位，可通过固定螺栓分担歧管整体重量，避免长期受振动载荷作用导致法兰连接位置松动。整个结构的内腔流道全程做顺滑连续处理，没有突兀的截面突变，既能够保障废气排出的通畅性，也能为后续的流场仿真、热疲劳强度校核提供精准的几何基础，结构细节兼顾了铸造或者弯管焊接加工的工艺可行性，所有弯折位置的曲率都符合常规加工的成型能力，不需要额外设计特殊工艺即可完成样件制作。
