双铰接耳板多孔位连接支座结构

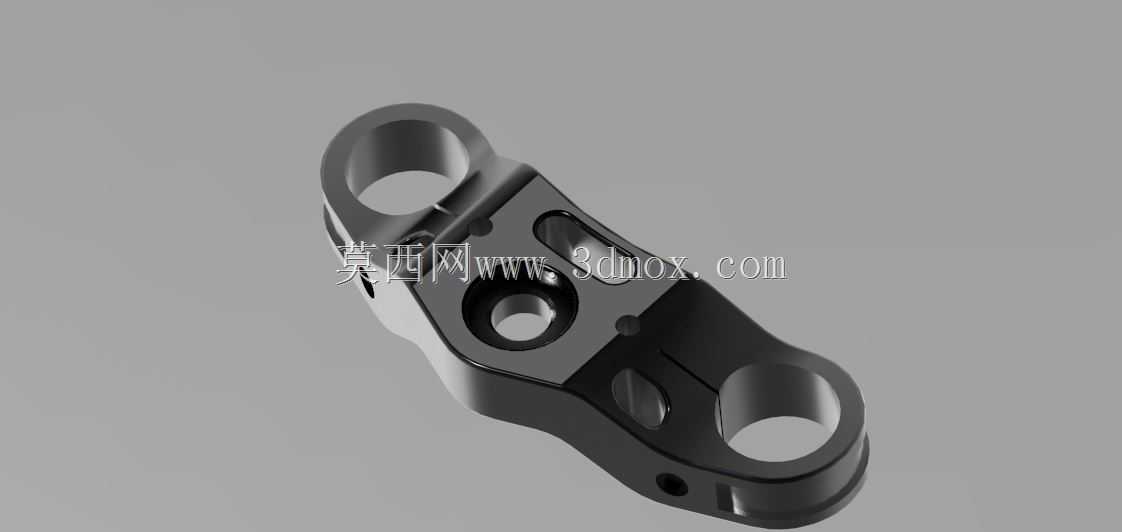

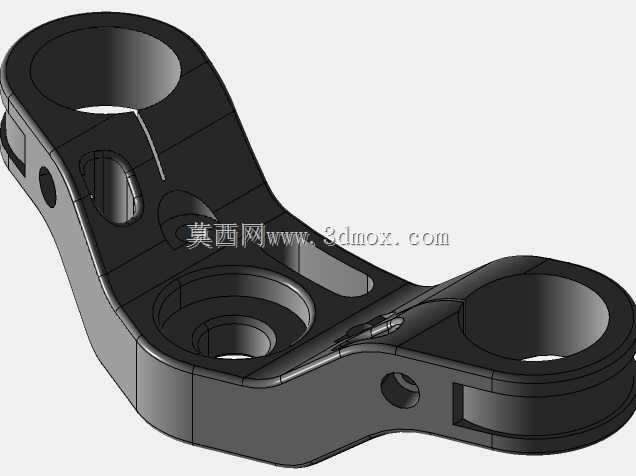

　　该零件属于重载铰接连接类支座构件，整体采用长条形板体布局，两端设置大直径同轴铰接通孔，用于穿装销轴完成与相邻连杆、摆臂或机架端的回转铰接配合，中部沿长度方向依次排布不同孔径的沉孔、光孔与异形槽口，分别承担螺栓锁附、定位销穿装、走线避让以及轻量化减重的功能。零件本体采用一体化铣削成型思路，所有铰接孔位周边均做局部加厚凸台处理，抵消销轴受径向剪切载荷时孔壁产生的局部应力集中，板体非承载区域通过铣削凹槽去除多余材料，在保证整体抗弯截面模量的前提下控制构件自重。从安装边界来看，两端铰接孔的中心距为核心装配尺寸，直接决定配套连杆机构的运动行程与摆角范围，建模阶段需将该尺寸设为顶层驱动参数，孔内径、凸台外径、板厚、

　　中部安装孔位间距均通过参数关联随中心距变动同步更新，调整铰接跨度时无需逐一重绘特征，仅修改主参数即可完成整组结构再生。零件底面为平整安装基准面，加工时一次装夹完成底面铣削后，以此面为定位基准加工两端铰接孔，可有效保证两孔轴线的平行度以及孔轴线与安装底面的垂直度，避免铰接销轴装配后出现卡滞、偏磨问题。中部的阶梯沉孔用于内置内六角螺栓头，锁附后螺栓端面不凸出零件上表面，防止周边运动构件摆动时发生干涉；侧边开设的小直径径向孔可装入紧定螺钉，锁定铰接销轴的轴向位置，防止设备运行过程中销轴窜动脱出。这类构件常见于工程机械联动臂组、自动化生产线翻转工装、物流输送设备的摆杆连接节点，工作时随机构往复摆动，持续承受交变拉压与径向剪切载荷，

　　结构设计阶段需重点校核铰接孔壁的挤压强度以及板体中段的抗弯截面，圆角过渡位置避免出现尖锐棱角，从根源降低应力集中引发的疲劳断裂风险。建模过程中所有特征均采用参数化约束，孔位、壁厚、凸台高度全部关联驱动，后续同系列不同载荷等级的支座仅需修改对应参数即可快速衍生，无需重复搭建特征，大幅提升同系列构件的设计迭代效率。
