自动贩卖作业轮式移动机器人结构设计

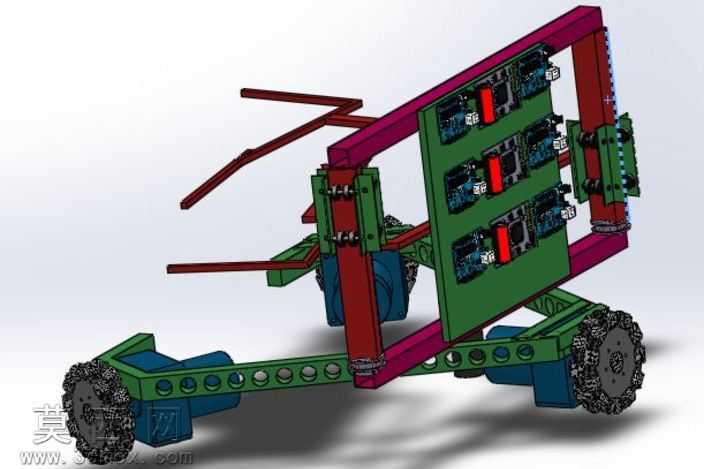

本作品为面向自动贩卖作业场景的轮式移动机器人三维设计成果，建模阶段依托三维参数化设计软件完成全零件的特征化构建，从底层零件的草图绘制、特征拉伸切除、装配约束到整体干涉校验均遵循机械设计规范，确保各运动部件无空间冲突，装配关系符合实际机械装配逻辑。渲染阶段针对不同功能部件赋予差异化材质表现：行走轮采用带颗粒纹理的耐磨橡胶材质，还原越野轮的防滑抓地质感；底盘承载梁采用阳极氧化绿色铝合金材质，通过调整金属粗糙度与反射参数，呈现轻量化铝型材的哑光金属质感；立式安装框架采用玫红色硬质工程塑料材质，区分结构承载与功能安装区域；驱动模块采用深蓝色铸铝电机外壳材质，电控板区域还原PCB基板的深绿基底、红色电容、黑色芯片的真实元器件排布，配合金属接插件的银色金属质感，让整体模型的视觉层次清晰可辨。结构设计上，采用双侧独立驱动轮加辅助支撑的轮式移动底盘，底盘主梁开设等距减重孔，在保证结构抗弯强度的前提下降低整体自重；立式框架通过螺栓紧固件与底盘刚性连接，框架上分层布置多组电控驱动板，预留接线与散热空间；前端设置多组平行伸展的拨叉式执行机构，可完成货品推送、取放的作业动作；驱动电机直接与行走轮同轴连接，减少传动环节的动力损耗，框架侧边设置导向滑轨结构，可拓展升降作业模块。设计思路围绕小型移动贩卖机器人的实用需求展开，兼顾结构轻量化、电控集成度与作业功能拓展性，整体布局紧凑合理，各功能模块分区明确，既满足移动行走的动力需求，也预留了货品存储、推送执行的安装空间，可作为小型自动服务机器人的结构设计参考方案，模型完成后通过渲染输出多角度效果图，清晰展示各部件的装配位置与结构形态。
