矿用六角锁紧锚杆螺母结构

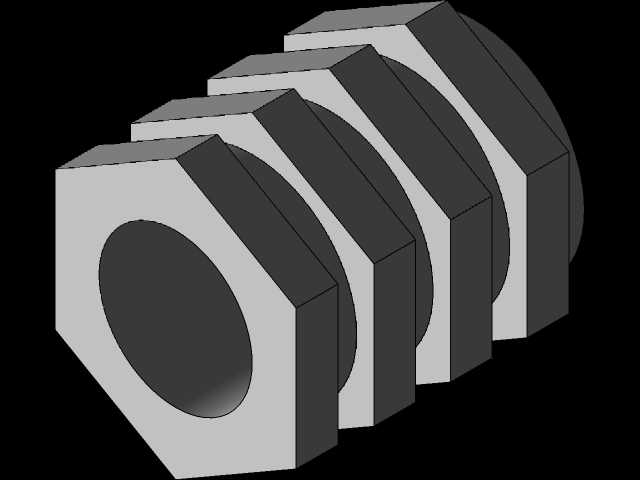

　　该零件对应地下采矿巷道支护系统中锚杆端部的锁紧构件，外形采用六角棱柱与同轴圆柱段组合的螺母结构，中心加工贯通螺纹孔，外部保留标准六方扳拧面，便于现场使用普通套筒、开口扳手或气动扳手施加预紧扭矩。多个零件按装配关系排列时，可清楚看到六方面与圆形端面交替形成的阶梯轮廓，这种造型既满足批量夹持、自动化上料和人工装拆的操作要求，也兼顾铸造、锻造或机加工过程中的装夹便利性。

　　在煤矿、金属矿及地下工程巷道中，锚杆需要穿过围岩并通过托盘、螺母将杆体张紧，使松散岩层与稳定岩体形成共同承载结构。该螺母承担把锚杆预紧力传递到托盘和围岩表面的作用，其端面需要与托盘保持稳定贴合，六方体则提供足够的抗扭接触面。设计时中心螺纹轴线必须与六角外轮廓保持较高同轴度，否则拧紧过程中会出现偏载、托盘压痕不均或杆体附加弯曲。端面平整度、螺纹有效旋合长度和六方对边尺寸是影响现场安装效率的关键边界，过短的螺纹段会降低承载裕度，过小的六方面则容易在高扭矩下打滑。

　　从建模思路看，先以回转体确定内孔、外圆和端面位置，再通过正六边形拉伸形成扳拧段；螺纹孔可按标准牙型建立详细特征，也可在装配阶段以简化螺纹表达配合工程图标注。六方棱边设置适当倒角，可减少热处理和搬运时的崩边，也有利于螺母对准套筒。圆柱段与六方段之间的过渡应避免尖锐应力集中，尤其在矿山振动、围岩变形和反复张拉工况下，过渡区域容易成为裂纹起始位置。

　　安装边界上，零件外径受托盘开孔和套筒空间限制，六方对边尺寸需与常用支护工具兼容；轴向厚度则要保证螺纹啮合圈数和端面承压面积。模型将外形、孔位、扳拧面和相邻件排布关系完整表达，可用于锚杆组件干涉检查、托盘配合校核、装配工艺演示以及矿山支护设备的选型沟通。结构本身不追求复杂曲面，而强调可靠承载、快速拧紧和恶劣工况下的互换性。
