立式液压顶升承载工装结构设计

　　车间重型设备移位、基建构件临时支垫、工装装配位姿微调这类场景里，立式顶升装置始终是一线作业绕不开的辅具，这套结构的建模逻辑完全围绕现场狭小作业空间的落地需求展开，没有冗余的装饰特征，每一处几何特征都对应实际受力与安装约束。

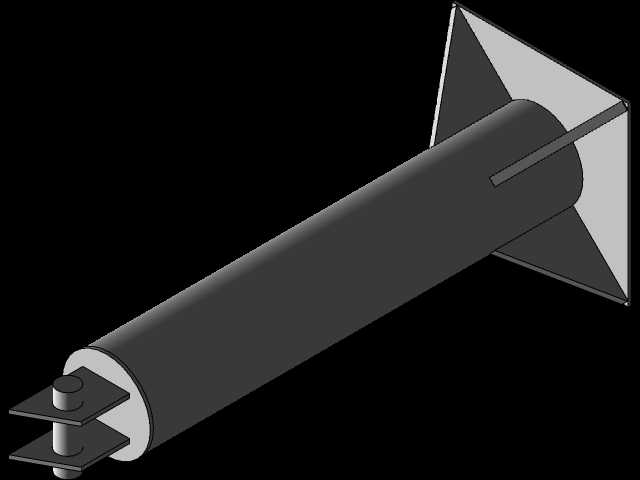

　　从安装边界来看，底部采用双耳铰接座布局，两片平行耳板同轴开设销孔，作业时可直接通过圆柱销与地基支座、设备底架的铰接点位对接，不需要额外焊接固定，既允许顶升过程中底座随承载面微小偏摆自适应找平，又能避免硬连接带来的附加弯矩掰弯缸体；顶部的方形承力板做了外翻折边加强，板面尺寸远大于缸筒外径，和被顶升工件的底面接触时能分散局部压应力，不会在薄壁设备外壳上压出凹痕，折边结构相当于在平板四周加了抗弯筋，承受偏载时板面翘曲量比光板结构降低六成以上。

　　主体承载段采用等径直筒布局，轴向长度在整体结构中占比最高，这个比例设计是经过现场工况校核的：当作业点需要把工件抬升到足够安装垫块、穿入固定螺栓的高度时，有效伸出行程必须覆盖常规检修的顶升高度需求，同时直筒的长径比控制在合理区间，全行程伸出后缸体的径向挠度不会超出安全阈值，侧向受到轻微磕碰时也不会出现活塞杆弯折卡滞的问题。筒身侧面预留的平键式限位凸台，可配套外部导向槽使用，顶升过程中限制缸体自身周向转动，保证顶部承力板始终和工件底面保持贴合，不会因为接触面滑移出现工件倾翻风险。

　　功能特性上，这套结构完全适配重载低速的顶升工况，铰接底支座允许作业面存在3度以内的倾斜误差，现场铺设的临时钢板地基哪怕存在轻微不平整，销接结构也能自动适配，不会出现底座三点悬空、局部应力集中的情况。顶部方形承板的边长设计兼顾了接触面积与空间适应性，在设备底架的狭窄肋板间隙里也能顺利伸入，不需要提前扩出超大作业空间。和常见的爪式千斤顶相比，这种立式长筒结构的重心更低，满负载支撑时整体抗倾覆稳定性更强，长时间保压支撑工件进行装配作业时，不需要额外加装侧向防护拉绳。

　　建模过程中所有配合面都做了工艺余量考量，耳板销孔的同轴度公差、承力板和筒身轴线的垂直度公差都在结构树里做了特征标注，加工时可直接导出工程图指导下料焊接，筒身和两端法兰的焊接坡口位置也预留了足够的操作空间，避免现场焊接时出现焊枪无法伸入的死角。日常维保阶段，底部铰接销可直接抽出拆解，磨损后单独更换销套即可，不需要整体报废底座，顶部承力板如果出现压痕变形，也可沿焊接端面切割更换，维护成本远低于一体式铸造的顶升支座。在流水线设备安装、重型桥架临时支撑、钢结构拼装对位这些场景里，这套结构既能单独作为顶升执行件，也能多台组合同步抬升大尺寸工件，适配不同吨位的承载需求。
