涡轮机环形覆铝连接壳体结构

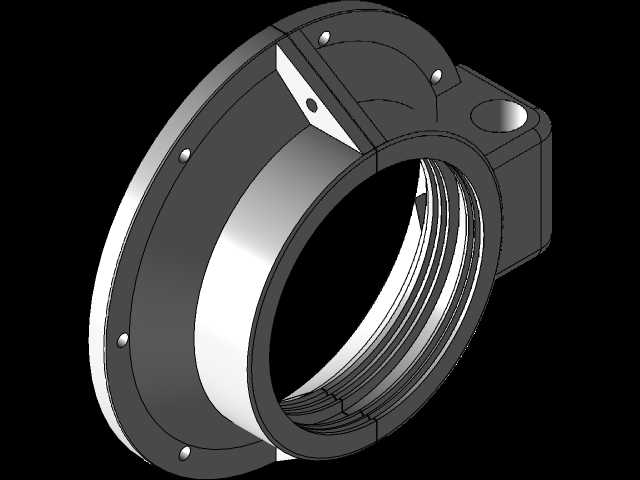

　　该环形覆铝壳体属于涡轮机配套的连接承载构件，整体采用带侧置安装支座的半开环形结构，主体为大直径中空回转腔体，一端设置带周向均布紧固孔的对接法兰盘，用于与涡轮机进气端或排气端的机体端面贴合定位，法兰面加工有平整密封贴合面，可配合密封垫片实现介质通路的密闭衔接，避免涡轮运行过程中工质泄漏。壳体内壁加工有多圈连续内螺纹，可直接与外接管路的外螺纹段旋合锁紧，无需额外配置转接接头，缩减管路装配的零件数量，螺纹段沿轴向预留足够啮合长度，保证管路连接后的抗拉与抗振能力，适配涡轮机组运行时的高频振动工况。

　　壳体侧部延伸出一体式块状安装支座，支座上开设贯通安装孔，可穿入锁紧螺栓将整个壳体固定在机组旁的安装支架上，分担环形主体与外接管路的承重，避免管路重量全部作用在法兰连接面上造成连接面变形、密封失效。壳体外壁沿周向分布多颗沉头紧固螺钉，用于将壳体的外层覆铝护罩与内部基体牢牢固定，覆铝层既可以隔绝外界水汽、粉尘侵蚀内部基体，也能在涡轮运行时对外散出部分热量，降低腔体内部工质的温度波动。

　　建模过程中优先完成主体回转轮廓的草图绘制，通过旋转命令生成中空环形基体，再拉伸切除出侧部支座与安装孔，内螺纹采用标准牙型扫描生成，完整还原螺纹的牙距、牙高参数，法兰端的紧固孔按照圆周阵列规则排布，保证孔位间距与对接机体的孔位完全匹配。设计时需控制环形主体的轴向总厚度，预留法兰端面与外接管路端面的贴合间隙，侧支座的外伸长度不能超出机组周边的管路排布边界，避免和相邻管线、检修工具发生干涉；内壁螺纹的公称通径要和涡轮机的通流截面保持一致，避免通径突变造成工质流阻升高、涡轮输出效率下降。

　　这类构件常应用在中小型涡轮发电机组、车用涡轮增压器的外围管路连接部位，既承担管路对接的密封功能，也作为外部护罩防护涡轮端部的转动部件，覆铝材质的轻量化特性也能降低机组整体附加重量，适配移动动力设备的减重需求。结构上所有转角位置都做了过渡圆角处理，避免应力集中在法兰与筒体的衔接位置，在涡轮频繁启停的交变载荷下，降低焊缝或者基体开裂的风险。
