带传动配套电机齿轮箱三维结构设计

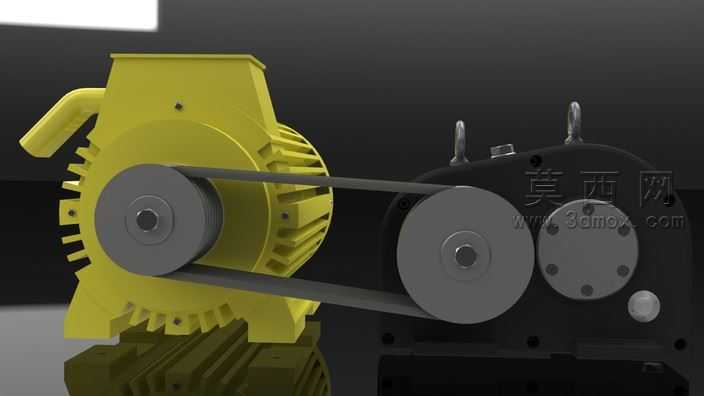

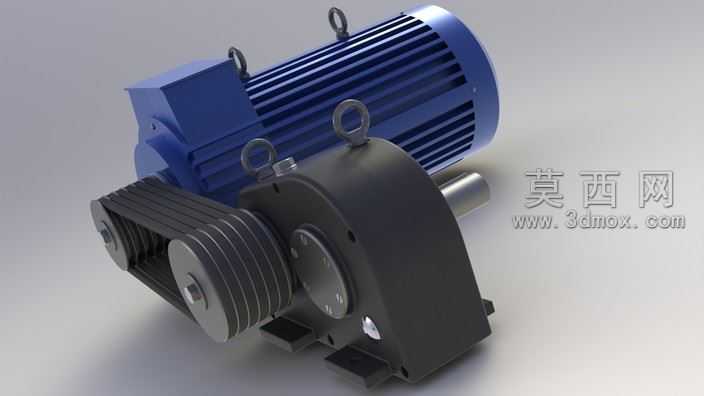

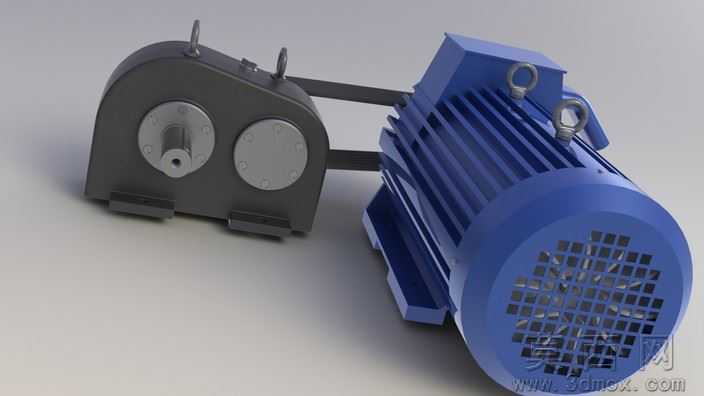

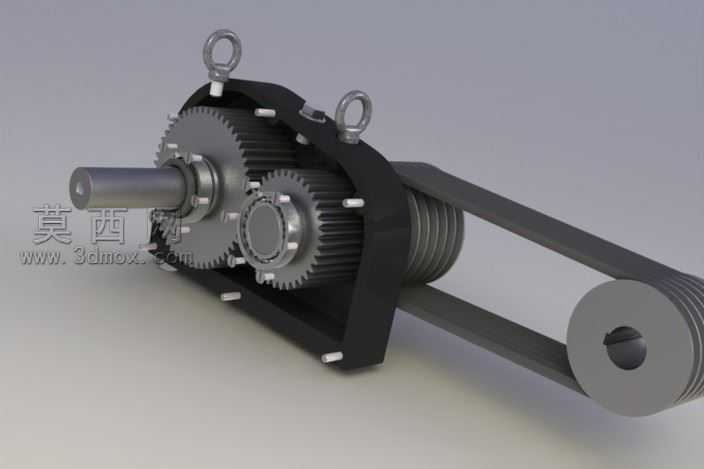

本作品为配套驱动电机的齿轮箱三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对齿轮箱与电机的装配接口、带轮传动结构、箱体支撑结构进行了1:1比例的精准还原。模型构建阶段首先完成驱动电机的主体建模，对电机外壳的散热筋结构、吊环安装位、端盖定位止口进行了精细化特征绘制，保证电机部分的结构完整性与真实工业产品的外观一致性；随后开展齿轮箱本体的建模工作，针对箱体的铸造圆角、安装底座、输入输出轴伸位置、吊环安装孔、视油窗结构逐一进行特征搭建，还原了铸铁箱体的厚重质感与结构强度设计逻辑。传动部分重点还原了多楔带传动结构，对带轮的轮槽轮廓、皮带的截面形态、带轮与电机输出轴、齿轮箱输入轴的装配配合关系进行了精准约束，保证传动路径的逻辑合理性。渲染阶段采用工业产品渲染流程，为电机外壳赋予深蓝色磨砂金属漆材质，还原工业电机的经典涂装质感，为齿轮箱箱体赋予深灰色铸铁哑光材质，表面添加细微的铸造纹理提升真实感，为传动带赋予黑色橡胶材质，金属轴类零件赋予亮面金属切削材质，吊环、紧固件等标准件赋予镀锌亮面金属材质，通过三点布光方案突出产品的结构轮廓与材质差异，阴影柔和自然，充分展现工业传动部件的厚重质感与设计细节。设计思路上，该模型聚焦工业场景中常见的电机-带传动-齿轮箱减速动力单元，整体装配采用同轴度、平行度等标准装配约束，可直接用于传动方案演示、结构教学、虚拟装配验证等场景，各零部件可单独编辑参数，方便后续根据实际传动比、功率需求进行参数调整与结构优化，模型未对内部齿轮啮合结构做简化省略，完整保留了外部安装接口与传动连接结构，能够直观展示该类动力传输单元的整体布局与装配关系。
