包胶行走轮盘式承载滚轮结构

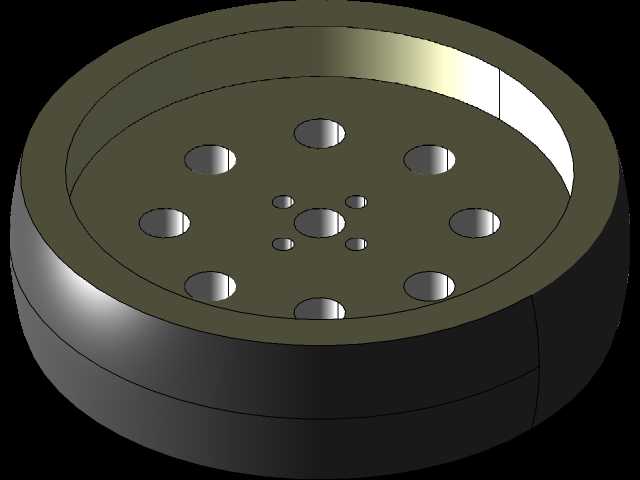

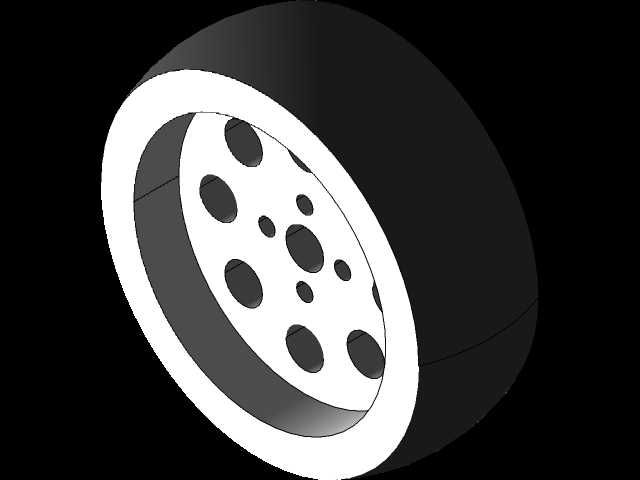

　　该轮体结构多用于小型移动装备、竞赛机器人底盘、教具平台以及轻型输送工位的行走端，承担整机重量传递、地面滚动接触和转向随动等功能。轮体采用盘式布局，外侧为环形接触胎面，中部为轮辐式承载盘面，中心区域预留多个安装点位，可与轮毂、轴座、联轴器或支架进行配合。从结构层次看，外圈接触层厚度均匀，能够在滚动过程中提供连续的支撑面，降低硬质地面接触时的冲击；内层盘体承担载荷传递，将地面反力通过盘面分散到中心连接区域，避免局部应力集中。

　　在实际设备布置中，这类轮子常安装在底盘四角或对称支撑点上，配合固定轴、销轴或短轴使用。轮体宽度与外径的比例偏向矮胖型，适合低速、短距离、频繁启停的移动场景。外圈采用深色包覆结构，可理解为弹性接触层，其作用不仅是增加摩擦，还能在瓷砖、地坪、木板、塑胶垫等常见地面上减少打滑和噪音；盘体浅色区域则偏向刚性支撑，用于保持轮形稳定，防止长期受压后出现明显变形。

　　建模时需要重点处理三个配合边界：一是外圆轮廓，胎面外圆决定整机离地高度，也影响越障能力和滚动阻力；二是中心安装孔位，孔位分布决定轮体与驱动轴或从动轴的连接方式，若用于主动轮，还需校核扭矩传递面；三是胎面与盘体的结合区域，该处既涉及包胶层的包覆深度，也关系到轮体受侧向力时是否容易脱层。盘面上的多个凹点或凸台可作为减重、定位、粘接或装配辅助结构，具体功能取决于后续加工工艺。

　　从选型角度看，轮径越大，越过线缆、接缝、小颗粒障碍的能力越强，但会抬高底盘重心；轮宽增加后，接地面积和承载稳定性提升，却会带来更大的转向摩擦。对于不需要差速转向的固定从动轮，宽轮面有利于直线稳定性；对于需要频繁回转的机器人底盘，则应结合脚轮支架或差速驱动方案综合评估。该结构在三维设计中适合拆分为胎面、轮盘、安装孔组和中心配合区进行参数化建模，便于后续按载荷、轴径和安装空间调整尺寸。
