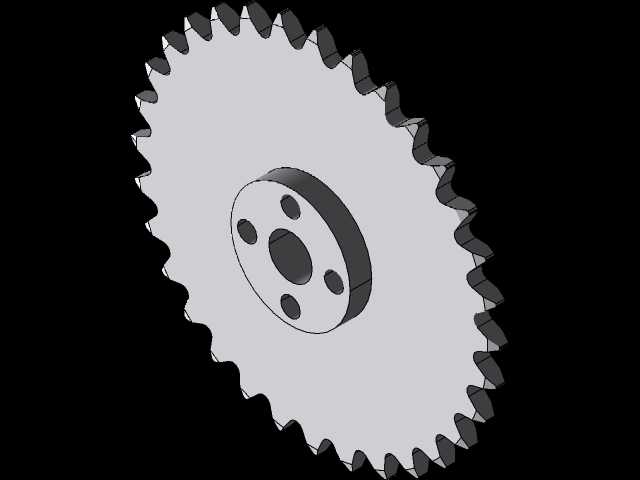

链传动在输送线、农机行走机构、包装设备主传动以及中小型动力输出工位中十分常见,链轮作为与链条直接啮合的核心零件,其齿形精度、轴向定位方式和安装孔位布局直接决定链条运行是否平稳、跳齿风险是否可控。这套链轮结构采用盘式本体设计,外缘按标准链节节距加工出啮合齿,齿侧轮廓兼顾啮入引导与承载接触,避免链条滚子在进入啮合时发生硬性撞击。

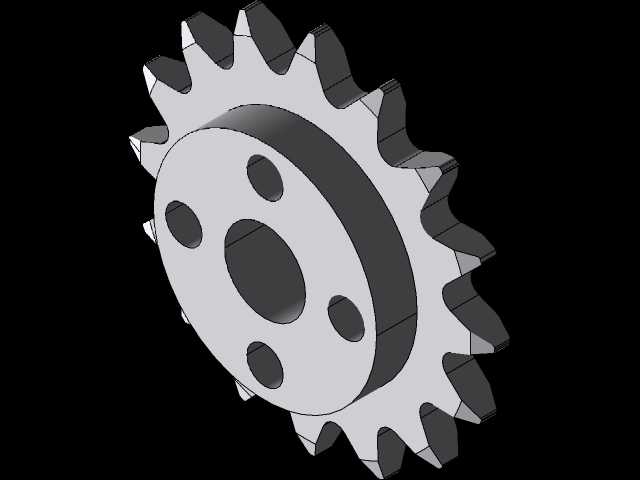

从实际布置角度看,链轮中心设置主轴通孔,用于穿过传动轴并通过键或锁紧件传递扭矩;端面围绕中心孔均布四个减重孔,既减少盘体转动惯量,也为拆装时穿过工具、观察轴端定位提供便利。对于频繁启停的输送工位,较低的转动惯量能够降低电机启动瞬间的冲击负荷;对于高速级传动,均匀开孔还需严格控制孔位的角度公差,防止盘件动平衡偏差引发振动。
设计过程中,齿根圆、齿顶圆和节圆关系需要先依据所选链条规格确定,再结合传动比核算链轮齿数。齿数过少会使链条多边形效应明显,运行速度波动和动载荷增大;齿数过多则容易在链条磨损后发生跳齿。盘体厚度方向要与链条内节内宽、安装空间相匹配,轮毂凸起部分承担轴向定位和支承刚度,齿圈部分则保证啮合宽度,二者之间通过圆滑过渡降低应力集中。
安装边界上,端面孔位不能与轴肩、键槽、锁紧螺母或轴承端盖发生干涉;外圆齿顶与设备护罩、机架侧板之间应保留链条跳动和维护间隙。若用于双链轮并排驱动,还需核对两盘链轮的共面度,齿宽中心平面偏差过大会造成链条偏磨、侧拉和早期失效。模型将齿形、减重孔、中心轴孔和盘体厚度完整表达,可用于链传动方案校核、设备布局干涉检查以及非标输送机构的零件细化设计。
