带四安装孔圆柱凸台定位垫片

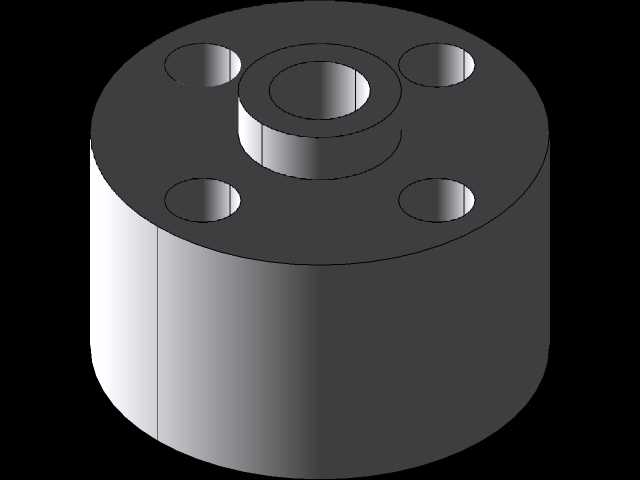

　　该垫片采用圆柱基体加中心同轴凸台的构型，在自动化装配工位、通讯终端工装夹具、小型传动模组的轴向限位场景中使用频率较高，区别于普通平垫圈，它不需要额外加装定位套，中心凸台可直接穿入对接零件的中心通孔完成径向限位，避免装配后垫片受振动出现径向窜动。从结构细节来看，基体为等直径圆柱段，上端面沿圆周均匀分布四个贯通安装孔，四个孔的分度圆与中心凸台保持严格同轴，孔位公差在建模时按IT7级预留间隙，装配时四颗紧固螺钉可同步穿入，锁紧后垫片端面受力均匀，不会出现单侧翘曲。中心区域设置两级同轴凸台，下层凸台直径大于上层，形成阶梯轴肩，轴肩端面可作为对接零件的轴向贴合面，上层凸台外径更小，用于穿过被定位零件的中心孔，

　　凸台高度根据被连接件的通孔深度匹配，既保证定位段完全伸入孔内，又不会凸出对接面干涉其他零件装配。设计阶段先确定安装边界：垫片总外径需覆盖四个安装孔的外侧余量，孔边到外圆的壁厚保留不小于3毫米，避免螺钉锁紧时孔位周边出现应力开裂；基体总高度根据轴向预留间隙设定，四个贯通孔为沉孔结构适配内六角圆柱头螺钉，螺钉头部沉入端面以下，保证垫片上下两个端面均为完整平面，锁紧后两端面都能和相邻零件完全贴合，不会出现局部间隙。这类垫片常布置在伺服电机输出端法兰与安装立板之间、小型通讯设备模组的层板连接位、气动滑台的行程限位处，工作时既承担调整轴向装配尺寸的作用，又通过中心凸台抵消连接件之间的径向错位，普通平垫圈仅能分散螺钉锁紧压力，无法实现径向定位，

　　该结构把垫圈和定位衬套的功能整合为一体，减少了装配时的零件数量，也省去了现场配做定位销的工序。建模过程中先绘制下端圆柱基体草图，拉伸至总厚度后，在上端面同轴绘制两级凸台轮廓分别拉伸对应高度，再在端面按90度圆周阵列绘制四个安装孔，执行拉伸切除贯通整个基体，最后对所有锐边添加0.5毫米倒角，去除加工毛刺，避免装配时划伤操作人员或刮损相邻零件表面。实际选型时需核对对接零件的中心孔内径、螺钉规格、轴向可用间隙三个核心参数，四个安装孔的中心距要和配对法兰的螺钉孔位完全一致，凸台外径和配对中心孔采用H7/h6小间隙配合，既保证装配时可以顺利滑入，又能把径向错位量控制在0.02毫米以内，满足精密通讯工装、小型自动化设备的装配精度要求。垫片的下端面为完整精加工平面，和安装基面贴合后可以增大接触面积，降低螺钉锁紧时的单位面压，防止较软的铝合金基座表面被压出凹陷，长期运行后也不会出现螺钉松动移位的问题。
