小型螺旋弹簧阻尼减震构件结构设计

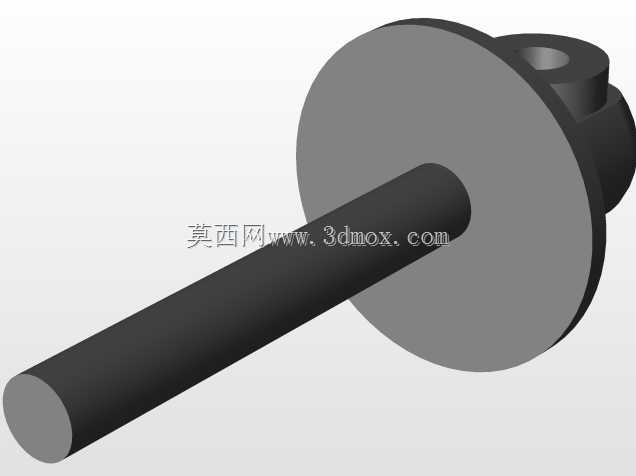

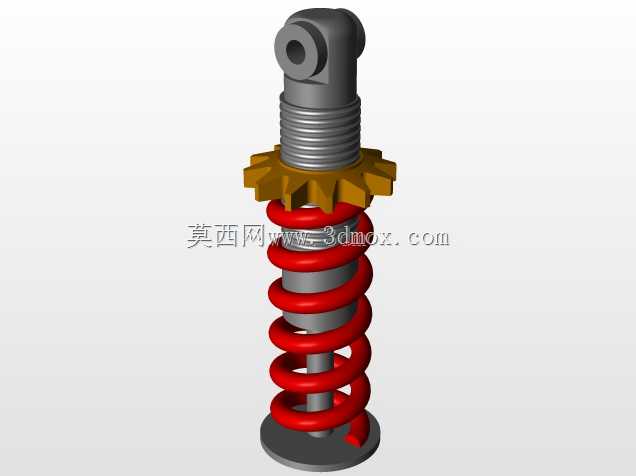

　　这类带螺旋弹簧的阻尼减震构件，广泛应用在小型代步工具、轻型自动化输送设备、户外便携机动装备的振动缓冲场景中，核心作用是抵消设备运行、路面传递带来的往复冲击载荷，避免刚性连接结构在持续振动下出现焊缝开裂、紧固件松脱、精密元器件震损等常见工程问题。从结构设计逻辑来看，该构件采用同轴式布局，中心为阻尼活塞杆结构，上端的鱼眼连接端用于和设备上安装座铰接，预留的铰接孔可适配标准圆柱销，安装时能自动补偿小角度的安装偏差，避免装配过程中出现别劲、卡滞的问题；活塞杆上段加工有外螺纹段，配合带齿形的调节锁紧环，可通过旋转调节环改变弹簧的预压缩量，以此适配不同载荷工况下的减震刚度需求，齿形结构的设计是为了增大调节时的摩擦力，

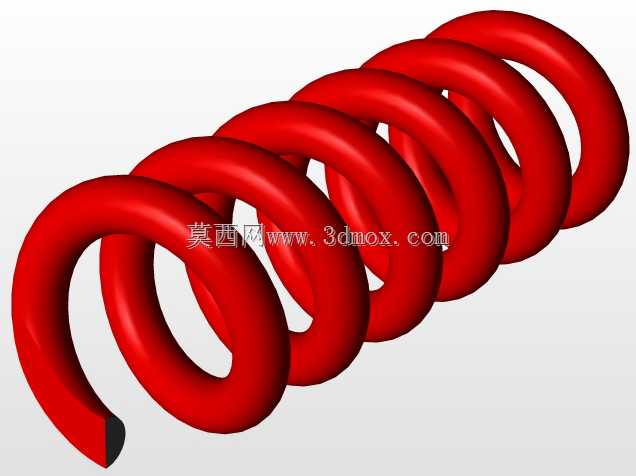

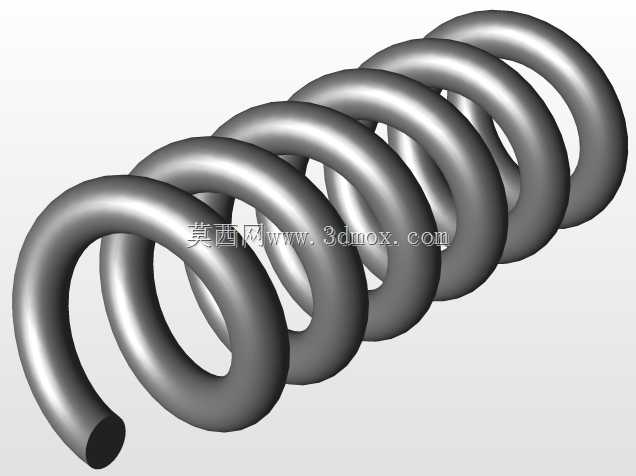

　　避免设备运行过程中锁紧环受振动自行回转，导致预紧力偏移设计值。外部的红色螺旋弹簧为主要承载弹性元件，选型时需匹配额定载荷下的变形量曲线，保证在最大冲击行程下弹簧不会并圈失效，弹簧上下端面分别抵靠调节环和下端安装座，下端采用平底安装结构，和下连接座的接触面做了平面度处理，保证弹簧受力均匀，不会出现偏载导致的弹簧侧弯、早期疲劳断裂问题。从安装边界来看，上端铰接端的外径、铰接孔直径、活塞杆直径、弹簧外径、总行程长度、最小安装距这些参数都需要在选型时和安装空间做匹配，比如安装时要预留足够的压缩行程空间，避免减震器被压死导致刚性冲击；同时铰接端的连接销需要做防松处理，下端安装座如果是螺栓连接的话，需要加装防松垫圈，

　　持续振动工况下还要定期检查预紧力。设计这类减震构件时，首先要根据应用场景的最大冲击载荷、振动频率确定弹簧的线径、中径、有效圈数，保证弹簧的固有频率避开设备的工作振动频率，防止出现共振放大振动的问题；中心阻尼结构的阻尼系数需要匹配弹簧刚度，避免弹簧回弹时出现过多往复振荡，保证冲击后能快速回到平衡位置。实际应用中，这类小型减震器常被用在电动滑板车、小型无人搬运车、便携发电机组、户外作业小型设备的支撑结构上，相比板簧类减震结构，它的径向尺寸更紧凑，安装方式更灵活，可通过调整预紧力适配不同的载荷区间，维护时仅需检查弹簧表面是否有裂纹、活塞杆是否有变形卡滞即可，不需要复杂的保养流程。建模过程中需要注意弹簧两端的磨平圈处理，

　　保证和支撑面的接触面积符合设计要求，调节环的齿形结构要做均匀分布，每个齿的倒角处理要避免应力集中，活塞杆和上端连接头的过渡位置要做圆角过渡，减少交变载荷下的应力集中风险，下端安装座的厚度要满足最大载荷下的强度要求，避免受压出现变形。
