手机外壳IML注塑成型模具结构设计

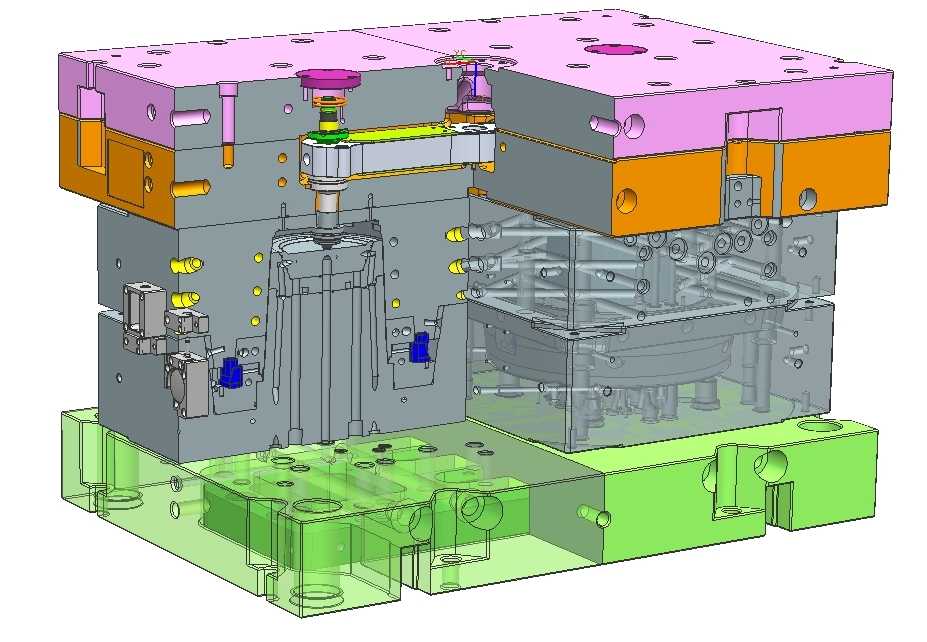

　　这套IML注塑模具主要面向消费电子领域通讯类薄壳件的成型生产，适配带装饰膜层的手机外壳类产品注塑工序，解决传统注塑后表面装饰易磨损、印刷精度差的工艺痛点。从结构布局来看，模具采用标准三板模架结构，上下模分界面清晰，定模侧集成膜片定位机构，动模侧布置顶出与冷却回路，整体安装边界适配常规160吨级卧式注塑机的拉杆间距与模厚要求，无需额外改装设备即可上机生产。

　　设计阶段优先考虑IML工艺的特殊需求，膜片在合模前需精准置入型腔，因此定模侧设置了多组柔性定位销，合模过程中定位销逐步回缩，避免刮伤膜片表面印刷层，同时保证膜片与型腔壁的贴合度，减少成型后膜片偏移、褶皱的不良率。浇注系统采用针点式浇口，设置在产品内侧非外观面，浇口痕迹控制在0.3mm以内，无需后续人工修剪，适配自动化连续生产需求。冷却回路采用随形布局，靠近型腔壁的水路距离保持在12-15mm区间，回路直径8mm，进出水接口设置在模具天侧与地侧，避免与注塑机周边管路干涉，成型周期内模温温差控制在±3℃以内，保证产品收缩均匀，减少翘曲变形量。

　　侧向抽芯结构采用斜导柱驱动的滑块机构，针对产品侧边的卡扣与通孔结构，滑块行程设置为8mm，合模时靠楔紧块承受注塑压力，避免滑块后退产生飞边，滑块与导滑面的配合间隙控制在0.02mm以内，保证长期生产的精度稳定性。顶出系统采用顶针、顶块组合布局，针对产品薄壁易变形的特点，顶块布置在产品筋骨位与侧壁位置，顶针直径选用1.5-2mm规格，顶出行程25mm，顶出时受力均匀，避免顶白、顶穿缺陷。导向系统采用四组导柱导套配合，导柱直径30mm，配合长度大于导柱直径的1.5倍，合模时起到精准定位作用，减少定动模错位风险，同时在分型面周边设置多组精定位块，保证型腔同轴度误差在0.01mm以内，满足薄壳件的壁厚均匀性要求。

　　实际生产场景中，该模具可适配PC、PMMA等透明或改性工程塑料，膜片预先完成印刷、成型、冲切工序后，由人工或机械手置入定模型腔，合模后完成注塑、保压、冷却工序，开模时流道凝料与产品自动分离，产品由顶出机构推出后落入接料盒，可对接自动化取件与后续剪浇口、检测工序，单模成型周期控制在25秒以内，量产良率可稳定在95%以上。模具的易损件如顶针、导套、弹簧等均采用标准件规格，维护更换时无需额外定制加工，减少产线停机维护时间。排气结构开设在型腔末端与熔接痕位置，排气槽深度0.02mm，宽度6mm，可快速排出型腔内的空气，避免产品出现烧焦、缺胶、气泡等缺陷。整套结构在设计时充分考虑IML工艺的膜片定位、成型精度、量产稳定性需求，各机构动作无干涉，开合模顺序符合注塑机的常规逻辑，无需额外设置特殊时序控制，降低现场调机人员的操作难度。
